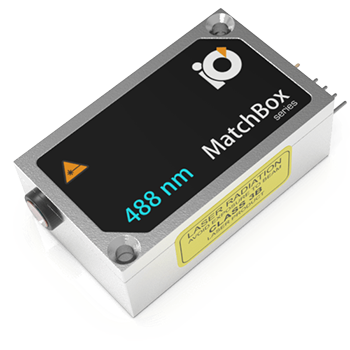

Диодный лазер 488L-21A

  • Центральная длина волны: 488±0.2 нм
  • Выходная мощность: 30 мВт
  • Спектральная ширина линии (FWHM): 0.1 пм
  • Стабильность выходной мощности: 0.2%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Данная модель одночастотного лазера может быть идеальным выбором для рамановской спектроскопии, особенно для исследования неорганических материалов. Лазеры с длиной волны 488 нм также широко используются в SERS. Типоисполнение MatchBox2 сочетает в себе высокую производительность и низкую стоимость.

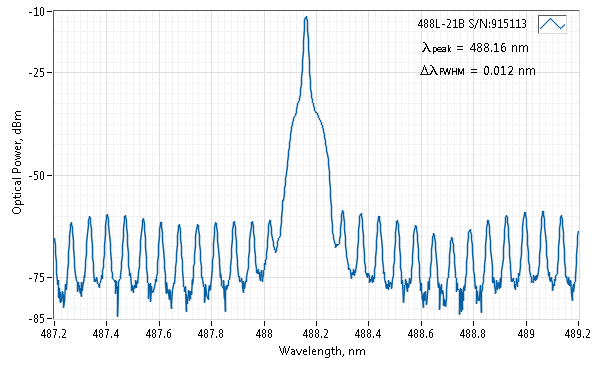

Типичный спектр излучения лазера

Рис. 1. Типичный спектр излучения диодного SLM лазера, измеренный с разрешением 20 пм.

Типичный профиль луча

Рис. 2. Типичный профиль луча в ближнем поле (450 мм от выходного окна).

Рис. 3. Типичный профиль луча в дальнем поле (2750 мм от выходного окна).

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 487.8 нм 488 нм 488.2 нм
Продольная мода Одна
Спектральная ширина линии (FWHM) 0.1 пм 1 пм
Выходная мощность 30 мВт1
Коэффициент SMSR 40 50 60
Стабильность выходной мощности (СКО; за 8 часов) 0.2% 1%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 20 МГц (СКО) 0.25% 0.6%
Пространственная мода TEM00
Диаметр луча (1/e2) 1 мм
Расходимость луча (полный угол)  Менее 1.1 мрад
Качество луча M2 по горизонтальной оси 1.2 1.4
M2 по вертикальной оси 1.3 1.6
M2 эффективное 1.3 1.6
Поляризация Горизонтальная
Поляризационный контраст 1000 2000 5000
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Не доступно2
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 16 мм
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 12 месяцев (5000 ч)3
Соответствие RoHS4 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность SLM лазеров не должна перестраиваться; SLM режим работы не гарантирован при значениях выходной мощности, отличающихся от установленных на заводе изготовителе. Однако данная возможность не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы.

2SLM лазеры не должны модулироваться. Вместо этого следует использовать внешние модуляторы излучения.

3В зависимости от того, что наступит раньше.

4Правила ЕС по ограничению содержания вредных веществ.
