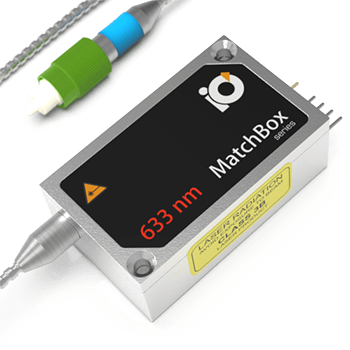

Диодный лазер 633L-25A

  • Центральная длина волны: 632.8±0.1 нм
  • Выходная мощность: 35 мВт
  • Спектральная ширина линии (FWHM): 0.1 пм
  • Стабильность выходной мощности: 1%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Данная модель одночастотного лазера с волокном с сохранением поляризации может использоваться в качестве замены для HeNe лазеров в тех приложениях, где требуется большая длина когерентности и излучение на 633 нм с высокой точностью. Данная длина волны также очень популярна в рамановской спектроскопии. Небольшие размеры и питание от источника в 5 В – это именно то, что нужно для создания портативного прибора. Встроенная высокоточная электроника обладает низким уровнем шумов и обеспечивает стабильность работы в широком температурном диапазоне. Технология использования VBG диода позволяет создать экономичное решение, обладающее высокой производительностью для большинства современных задач.

Типичный спектр излучения лазера

Рис. 1. Типичный спектр излучения диодного SLM лазера, измеренный с разрешением 20 пм.

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 632.7 нм 632.8 нм 632.9 нм
Продольная мода Одна
Спектральная ширина линии (FWHM) 0.1 пм 1 пм
Выходная мощность 35 мВт1
Коэффициент SMSR 40 50 60
Стабильность выходной мощности (СКО; за 8 часов) 1% 2%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 20 МГц (СКО) 0.25% 0.6%
Пространственная мода TEM00
Поляризация Горизонтальная
Коэффициент затухания поляризации 20 дБ 23 дБ 30 дБ
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Не доступно2
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 16 мм
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 12 месяцев (5000 ч)3
Соответствие RoHS4 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность SLM лазеров не должна перестраиваться; SLM режим работы не гарантирован при значениях выходной мощности, отличающихся от установленных на заводе изготовителе. Однако данная возможность не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы.

2SLM лазеры не должны модулироваться. Вместо этого следует использовать внешние модуляторы излучения.

3В зависимости от того, что наступит раньше.

4Правила ЕС по ограничению содержания вредных веществ.
