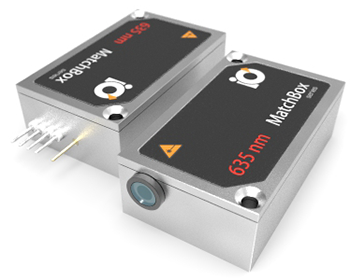

Диодный лазер 635L-21A

  • Центральная длина волны: 635±0.1 нм
  • Выходная мощность: 100 мВт
  • Спектральная ширина линии (FWHM): 0.1 пм
  • Стабильность выходной мощности: 1%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Данная модель одночастотного лазера может использоваться в SERDS технологии (рамановская дифференциальная спектроскопия со сдвигом возбуждения). Совместное использование с SLM лазером с длиной волны 633 нм позволит получить максимум производительности для подобной технологии – в этом случае, по сравнению с обычной рамановской спектроскопией, полезные сигналы гораздо легче отделить от шумов. Оба лазера работают на использовании VBG диода, которые являются очень стабилизированными, а выходное значение длины волны соответствует заданному с точностью ±0.1 нм.

Типичный спектр излучения лазера

Рис. 1. Типичный спектр излучения диодного SLM лазера, измеренный с разрешением 20 пм.

Типичный профиль луча

Рис. 2. Типичный профиль луча в ближнем поле (450 мм от выходного окна).

Рис. 3. Типичный профиль луча в дальнем поле (2750 мм от выходного окна).

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 634.9 нм 635 нм 635.1 нм
Продольная мода Одна
Спектральная ширина линии (FWHM) 0.1 пм 1 пм
Выходная мощность 100 мВт1
Коэффициент SMSR 40 50 60
Стабильность выходной мощности (СКО; за 8 часов) 1% 2%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 20 МГц (СКО) 0.25% 0.6%
Пространственная мода TEM00
Диаметр луча (1/e2) 1 мм
Расходимость луча (полный угол)  Менее 1.1 мрад
Качество луча M2 по горизонтальной оси 1.2 1.4
M2 по вертикальной оси 1.3 1.6
M2 эффективное 1.3 1.6
Поляризация Горизонтальная
Поляризационный контраст 1000 2000 5000
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Не доступно2
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 16 мм
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 12 месяцев (5000 ч)3
Соответствие RoHS4 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность SLM лазеров не должна перестраиваться; SLM режим работы не гарантирован при значениях выходной мощности, отличающихся от установленных на заводе изготовителе. Однако данная возможность не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы.

2SLM лазеры не должны модулироваться. Вместо этого следует использовать внешние модуляторы излучения.

3В зависимости от того, что наступит раньше.

4Правила ЕС по ограничению содержания вредных веществ.
