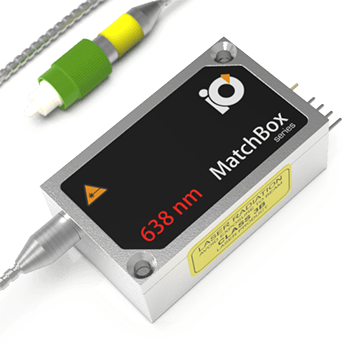

Диодный лазер 0638L-13A-NI-PT/AT*-NF
- Центральная длина волны: 638±3 нм
- Выходная мощность: 100 мВт
- Спектральная ширина линии (FWHM): 0.7 нм
- Стабильность выходной мощности: 0.05%
- Шум: 0.05%
Производитель Integrated Optics
Описание
Излучение на длине волны 638 нм является одним из самых распространенных в проточной цитометрии и при получении флуоресцентных изображений. Излучение от лазерного диода в данном модуле отличается высокой эффективностью и стабильностью по длине волны и мощности, а также может быть модулировано с частотой до 10 МГц. Также данный лазер обладает возможностью небольшой перестройки по длине волны с помощью встроенного термоэлектрического охладителя. Небольшое входное напряжение питания всего в +5 В делает данный лазер удобным для интеграции в портативные приборы, а также в небольшие лабораторные установки. Данный лазер поставляется с одномодовым волокном.
* -PT: коннектор типа FC/PC – имеет хорошую воспроизводимость установки, поэтому часто используется с одномодовыми волокнами. Имеет ключ для установки оптоволокна с сохранением поляризации.
* -AT: коннектор типа FC/APC – угол полировки в 8° сводит к минимуму обратное отражение от торца волокна. Это особенно необходимо для SLM лазеров.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного лазера 0638L-13A, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Габаритные размеры лазера 0638L-13A с волоконным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 635 нм | 638 нм | 641 нм |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | 0.02 нм | 0.7 нм | 1.0 нм |
| Выходная мощность | ― | 100 мВт 1) | 110 мВт |
| Стабильность выходной мощности (СКО; за 8 часов) | 0.01% | 0.05% 2) | 0.2% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.05% | 0.25% 3) | 1% |
| Шум, 20 Гц – 20 МГц (СКО) | 0.05% | 0.25% 4) | 0.6% |
| Поперечная мода | ― | TEM00 | ― |
| Качество пучка (M2 эффективное) | ― | 1.05 | 1.1 |
| Интерфейс управления | ― | UART 5) | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | 10 МГц 6) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 1.5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 7) | ||
| Длина волокна | 0.95 м | 1 м | 1.1 м |
| Требуемый теплоотвод | ― | 1°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | ― | 10 мин | ― |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Внешнее управление вентилятором | ― | Нет 8) | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | ― | 0.2 кг | ― |
| Максимальное энергопотребление | ― | 2 Вт | ― |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 3B | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
6)TTL цифровая модуляция до 10 МГц.
7)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
8)Данная функция может быть реализована только через аппаратную часть, если опция быстрой модуляции отключена. ТРЕБУЕТСЯ обратить внимание на данную особенность перед заказом лазера.
9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
