Диодный лазер 0660L-16A-NI-NT-NF
- Центральная длина волны: 660±3 нм
- Выходная мощность: 90 мВт
- Спектральная ширина линии (FWHM): 0.7 нм
- Стабильность выходной мощности: 1%
- Шум: 0.25%
Производитель Integrated Optics
Описание

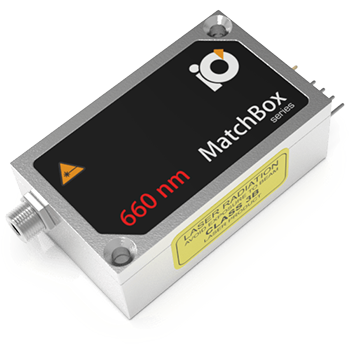

Данный лазер представляет собой компактный и прочный блок с длиной волны излучения 660 нм, оснащенный выходным коннектором типа SMA. Волокно может быть поставлено дополнительно (опция).
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного лазера 0660L-16A, измеренный с разрешением 20 пм.
Рис. 2. Габаритные размеры лазера серии 0660L со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типичное значение | Максимальное значение |
| Центральная длина волны | 657 нм | 660 нм | 663 нм |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | ― | 0.7 нм | 1 нм |
| Выходная мощность | ― | 90 мВт, перестройка 5% - 100%1, 2 | ― |
| Эффективность ввода излучения в волокно | 50% | 70% | 80% |
| Диаметр волокна | 50 мкм | 105 мкм | 200 мкм |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 1% | 2% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | ― | 2% | 3% |
| Шум, 20 Гц – 20 МГц (СКО) | ― | 0.25% | 0.6% |
| Интерфейс управления | ― | UART/USB | ― |
| Режим работы | ― | Непрерывный (CW) | ― |
| Модуляция | ― | Опционально3 | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 1.5 А | ― |
| Габаритные размеры | 50 × 30 × 16 мм | ||
| Высота луча над основанием | 9.9 мм | 10.4 мм | 10.9 мм |
| Требуемый теплоотвод | ― | 1°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.1 мин | 0.5 мин | 1 мин |
| Температурная стабилизация | ― | Да | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C | ― | 50°C |
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 0.4 Вт | 2 Вт | 10 Вт |
| Гарантийный срок службы | ― | 12 месяцев (5000 ч)4 | ― |
| Соответствие RoHS5 | ― | Да | ― |
| Соответствие стандартам ЕС | ― | GPSD 2001/95/EC EMCD 2004/108/EC |
― |
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | ― | IEC60825-1:2014 | ― |
1Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, поляризационный контраст не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе.
2Выходная мощность сильно зависит от точности позиционирования волокна.
3Возможность модуляции реализуется по запросу.
4В зависимости от того, что наступит раньше.
5Правила ЕС по ограничению содержания вредных веществ.
