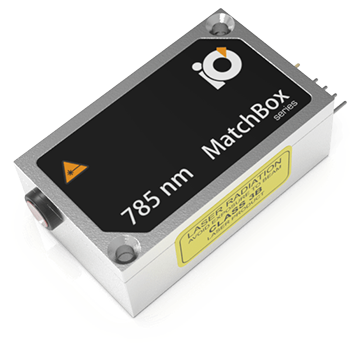

Диодный лазер 0785L-11A-NI-NT-NF

  • Центральная длина волны: 785±3 нм
  • Выходная мощность: 170 мВт
  • Спектральная ширина линии (FWHM): 0.2 нм
  • Стабильность выходной мощности: 0.1%
  • Шум: 0.05%

Производитель Integrated Optics

Описание

Данный диодный лазер с излучением на длине волны 785 нм и свободным выходом имеет выходную мощность до 180 мВт. Такой лазер может управляться как через UART (по умолчанию), так и USB или RS232 (опционально) интерфейс, что делает его идеальным выбором как для лабораторных исследований, так и для OEM производителей.

Типовой спектр излучения лазера

Типовой спектр излучения диодного лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения диодного лазера 0785L-11A, измеренный с разрешением 20 пм.

Типовой профиль пучка

Типовой профиль пучка в ближнем поле (450 мм от выходного окна)

Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).

Типовой профиль пучка в дальнем поле (1000 мм от выходного окна)

Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).

Габаритные размеры лазера со свободным выходом

Рис. 4. Габаритные размеры лазера 0785L-11A со свободным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 782 нм 785 нм 788 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.02 нм 0.2 нм 2.0 нм
Выходная мощность 170 мВт 1) 180 мВт
Стабильность выходной мощности (СКО; за 8 часов) 0.01% 0.05% 2) 0.3%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.1% 0.3% 3) 1%
Шум, 20 Гц – 20 МГц (СКО) 0.05% 0.25% 4) 0.6%
Поперечная мода TEM00
Диаметр пучка (1/e2) По горизонтали 1.0 мм 5) 1.7 мм
По вертикали 1.2 мм 1.9 мм
Расходимость луча (горизонтальная) 1.5 мрад 1.8 мрад
Расходимость луча (вертикальная) 0.8 мрад 1.6 мрад
Качество пучка M2 по горизонтальной оси 1.1 1.4
M2 по вертикальной оси 1.2 1.5
M2 эффективное 1.2 1.5
Поляризация Горизонтальная 6)
Контраст поляризации 1000 2000 5000
Интерфейс управления UART 7)
Режим работы APC (CW)
Ширина полосы модуляции 10 МГц 8)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 9)
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.1 мин 0.5 мин 1 мин
Температурная стабилизация Внутренний TEC
Внешнее управление вентилятором Нет 10)
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 11)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.

2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

5)Измерен на расстоянии 0.45 м от выходной апертуры лазера.

6)Для лазеров без интегрированного оптического изолятора.

7)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

8)TTL цифровая модуляция до 10 МГц.

9)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

10)Данная функция может быть реализована только через аппаратную часть, если опция быстрой модуляции отключена. ТРЕБУЕТСЯ обратить внимание на данную особенность перед заказом лазера.

11)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
