Диодный лазер 0785L-16A-NI-NT-NF

  • Центральная длина волны: 785±3 нм
  • Выходная мощность: 150 мВт
  • Спектральная ширина линии (FWHM): 0.2 нм
  • Стабильность выходной мощности: 0.1%
  • Шум: 0.05%

Производитель Integrated Optics

Описание

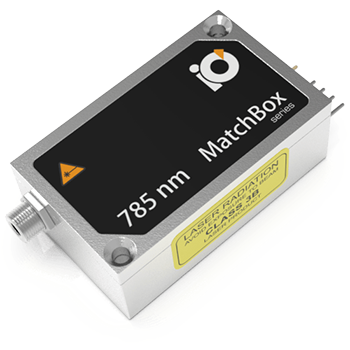

Данный лазер представляет собой компактный и прочный блок с длиной волны излучения 785 нм, оснащенный выходным коннектором типа SMA. Волокно может быть поставлено дополнительно (опция).

Типовой спектр излучения лазера

Типовой спектр излучения диодного лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения диодного лазера 0785L-16A, измеренный с разрешением 20 пм.

Габаритные размеры лазера серии со свободным выходом

Рис. 2. Габаритные размеры лазера серии 0785L со свободным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 782 нм 785 нм 788 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.02 нм 0.2 нм 2.0 нм
Выходная мощность 150 мВт 1) 160 мВт
Эффективность ввода излучения в волокно 50% 70% 2) 80%
Диаметр волокна 50 мкм 105 мкм 200 мкм
Стабильность выходной мощности (СКО; за 8 часов) 0.01% 0.05% 2) 0.3%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.1% 0.3% 3) 1%
Шум, 20 Гц – 20 МГц (СКО) 0.05% 0.25% 4) 0.6%
Поперечная мода Несколько
Интерфейс управления UART 6)
Режим работы APC (CW)
Ширина полосы модуляции 10 МГц 7)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 8)
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.1 мин 0.5 мин 1 мин
Температурная стабилизация Внутренний TEC
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 9)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.

2)Выходная мощность сильно зависит от воспроизводимости установки волокна.

3),4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

7)TTL цифровая модуляция до 10 МГц.

8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
