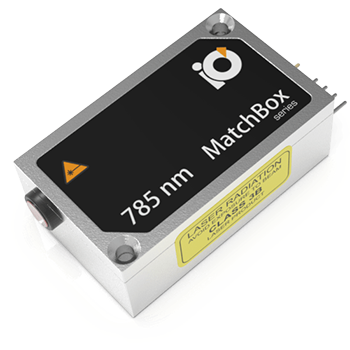

Диодный SLM лазер 0785L-21A-NI-NT-NF/CF*

  • Центральная длина волны: 785±0.1 нм
  • Выходная мощность: 130 мВт
  • Спектральная ширина линии (FWHM): 0.1 пм
  • Стабильность выходной мощности: 0.2%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Данная модель одночастотного (SLM) лазера со свободным выходом с длиной волны излучения 785 нм является очень популярным источником лазерного излучения в рамановской спектроскопии. На данной длине волны наблюдается хорошее подавление флуоресценции, поскольку большинство флюорофоров попросту не возбуждаются излучением на длинах волн из ближней ИК области спектра. Небольшие размеры и питание от источника в +5 В – это именно то, что нужно для создания портативного прибора. Встроенная высокоточная электроника обладает низким уровнем шумов и обеспечивает стабильность работы в широком температурном диапазоне. Технология использования VBG диода позволяет создать экономичное решение, обладающее высокой производительностью для большинства современных задач.

* -CF: очищающий фильтр используется для увеличения коэффициента подавления боковых мод (SMSR) в SLM лазерах и устранения спонтанного излучения от лазерного диода.

Примечание: В оптических системах с сильным обратным отражением (например, более 10%) лазер должен быть защищен с помощью оптического изолятора с изоляцией не менее 20 дБ. Типовые области применения включают интерферометрию, конфокальную микроскопию (особенно при работе с отражающими образцами) и т.д. Несоблюдение этих требований приведет к аннулированию гарантии в случае КОП (критическое оптическое повреждение) граней лазерного диода.

Типовой спектр излучения лазера

Типовой спектр излучения диодного лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения диодного SLM лазера 0785L-21A, измеренный с разрешением 20 пм.

Типовой профиль пучка

Типовой профиль пучка в ближнем поле (450 мм от выходного окна)

Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).

Типовой профиль пучка в дальнем поле (1000 мм от выходного окна)

Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).

Габаритные размеры лазера со свободным выходом

Рис. 4. Габаритные размеры лазера 0785L-21A со свободным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 784.7 нм 784.8 нм 785.1 нм
Продольная мода Одна
Спектральная ширина линии (FWHM) 0.1 пм 1) 1 пм
Выходная мощность 130 мВт 2) 150 мВт
Коэффициента подавления боковых мод 40 дБ 50 дБ 60 дБ
Стабильность выходной мощности (СКО; за 8 часов) 0.01% 0.03% 3) 0.25%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.05% 0.15% 4) 0.5%
Шум, 20 Гц – 20 МГц (СКО) 0.05% 0.25% 5) 0.6%
Поперечная мода TEM00
Диаметр пучка (1/e2) По горизонтали 1.0 мм 6) 1.7 мм
По вертикали 1.2 мм 1.9 мм
Расходимость луча (горизонтальная) 1.5 мрад 1.8 мрад
Расходимость луча (вертикальная) 0.8 мрад 1.6 мрад
Качество пучка M2 по горизонтальной оси 1.2 1.4
M2 по вертикальной оси 1.3 1.6
M2 эффективное 1.3 1.6
Поляризация Горизонтальная 7)
Контраст поляризации 1000 2000 5000
Интерфейс управления UART 8)
Режим работы APC (CW)
Ширина полосы модуляции Не применимо 9)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 10)
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Внутренний TEC
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 11)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.

2)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.

3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

6)Измерен на расстоянии 0.45 м от выходной апертуры лазера.

7)Для лазеров без интегрированного оптического изолятора.

8)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

9)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.

10)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

11)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
