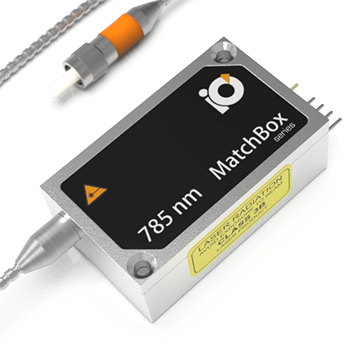

Диодный SLM лазер 0785L-24A-NI-AT-NF/CF*

  • Центральная длина волны: 784.8±0.1 нм
  • Выходная мощность: 100 мВт
  • Спектральная ширина линии (FWHM): 0.1 пм
  • Стабильность выходной мощности: 0.1%
  • Шум: 0.1%

Производитель Integrated Optics

Описание

Данная модель одночастотного (SLM) лазера с многомодовым волокном с длиной волны излучения 785 нм является очень популярным источником лазерного излучения в рамановской спектроскопии. На данной длине волны наблюдается хорошее подавление флуоресценции, поскольку большинство флюорофоров попросту не возбуждаются излучением на длинах волн из ближней ИК области спектра. Небольшие размеры и питание от источника в +5 В – это именно то, что нужно для создания портативного прибора. Встроенная высокоточная электроника обладает низким уровнем шумов и обеспечивает стабильность работы в широком температурном диапазоне. Технология использования VBG диода позволяет создать экономичное решение, обладающее высокой производительностью для большинства современных задач.

* -AT: коннектор типа FC/APC – угол полировки в 8° сводит к минимуму обратное отражение от торца волокна. Это особенно необходимо для SLM лазеров.

* -CF: очищающий фильтр используется для увеличения коэффициента подавления боковых мод (SMSR) в SLM лазерах и устранения спонтанного излучения от лазерного диода.

Типовой спектр излучения лазера

Типовой спектр излучения диодного лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения диодного SLM лазера 0785L-24A, измеренный с разрешением 20 пм.

Типовой профиль пучка

Типовой профиль пучка в ближнем поле

Рис. 2. Типовой профиль пучка в ближнем поле.

Габаритные размеры лазера с волоконным выходом

Рис. 3. Габаритные размеры лазера 0785L-24A с волоконным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 784.7 нм 784.8 нм 785.1 нм
Продольная мода Одна
Спектральная ширина линии (FWHM) 0.1 пм 1) 1 пм
Выходная мощность 100 мВт 2) 120 мВт
Коэффициента подавления боковых мод 40 дБ 50 дБ 60 дБ
Стабильность выходной мощности (СКО; за 8 часов) 0.02% 0.05% 3) 0.25%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.1% 0.3% 4) 1%
Шум, 20 Гц – 20 МГц (СКО) 0.1% 0.25% 5) 0.6%
Интерфейс управления UART 6)
Поперечная мода Несколько
Режим работы APC (CW)
Ширина полосы модуляции Не применимо 7)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 8)
Длина волокна 0.95 м 1 м 1.1 м
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Внутренний TEC
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 9)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.

2)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.

3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

7)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.

8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
