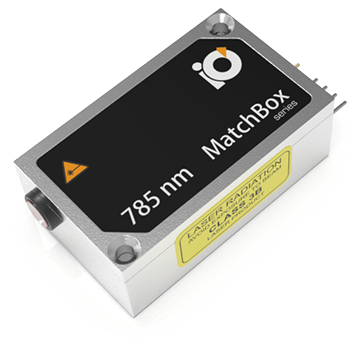

Диодный SLM лазер 0785L-41A-NI-NT-NF/CF*
- Центральная длина волны: 785±0.5 нм
- Выходная мощность: 500 мВт
- Спектральная ширина линии (FWHM): 20 пм
- Стабильность выходной мощности: 2%
- Шум: 0.3%
Производитель Integrated Optics
Описание
Данный диодный одночастотный (SLM) лазер высокой мощности с длиной волны излучения 785 нм со свободным выходом разработан для промышленной рамановской спектроскопии. Обычно он используется для фокусировки пучка в форме линии. Поперечные моды излучения распределены в один ряд, поэтому быстрая ось может быть сфокусирована с качеством M2 ≈ 1.3, в то время как медленная ось имеет несколько мод, и ее фокусируемость плохая – теоретически ее можно сфокусировать до ширины ≈ 50 мкм. Этот лазер представляет собой стабилизированный диодный лазер с объемной брэгговской решеткой (VBG), который отличается высоким электрическим КПД и исключительной стабильностью длины волны.
* -CF: очищающий фильтр используется для увеличения коэффициента подавления боковых мод (SMSR) в SLM лазерах и устранения спонтанного излучения от лазерного диода.
Примечание: В оптических системах с сильным обратным отражением (например, более 10%) лазер должен быть защищен с помощью оптического изолятора с изоляцией не менее 20 дБ. Типовые области применения включают интерферометрию, конфокальную микроскопию (особенно при работе с отражающими образцами) и т.д. Несоблюдение этих требований приведет к аннулированию гарантии в случае КОП (критическое оптическое повреждение) граней лазерного диода.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного SLM лазера 0785L-41A, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).
Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).
Рис. 4. Габаритные размеры лазера 0785L-41A со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 784.5 нм | 785 нм | 785.5 нм |
| Продольная мода | ― | Узкополосный спектр | ― |
| Спектральная ширина линии (FWHM) | ― | 20 пм | 50 пм |
| Выходная мощность | ― | 500 мВт 1) | ― |
| Коэффициента подавления боковых мод | 40 дБ | 50 дБ 2) | 60 дБ |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.2% 3) | 1% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | ― | 2% 4) | 3% |
| Шум, 20 Гц – 20 МГц (СКО) | ― | 0.3% 5) | 1% |
| Поперечная мода | ― | Несколько | ― |
| Диаметр пучка (1/e2) | ― | 0.5 × 2 мм | ― |
| Поляризация | ― | Горизонтальная 6) | ― |
| Контраст поляризации | 1000 | 1500 | 2500 |
| Интерфейс управления | ― | UART 7) | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | Не применимо 8) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 1.5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 9) | ||
| Высота луча над основанием | 9.9 мм | 10.4 мм | 10.9 мм |
| Требуемый теплоотвод | ― | 1°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 0.4 Вт | 2 Вт | 10 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 4 | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.
2)Без установленного очищающего фильтра.
3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
6)Для лазеров без интегрированного оптического изолятора.
7)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
8)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.
9)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
10)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
