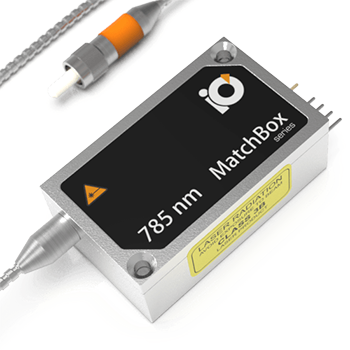

Диодный SLM лазер 0785L-44A-NI-AT-NF/CF*
- Центральная длина волны: 785±0.5 нм
- Выходная мощность: 450 мВт
- Спектральная ширина линии (FWHM): 30 пм
- Стабильность выходной мощности: 2%
- Шум: 0.3%
Производитель Integrated Optics
Описание
Данный диодный одночастотный (SLM) лазер высокой мощности с длиной волны излучения 785 нм с многомодовым волокном разработан для промышленной рамановской спектроскопии. Многомодовое волокно позволяет получать круглый, почти однородный выходной пучок. Несмотря на высокую выходную мощность, этот сверхкомпактный автономный лазерный модуль можно использовать так же, как и любой другой лазер серии MatchBox. Оплетка волокна из нержавеющей стали обеспечивает надежность работы в суровых промышленных условиях. Данный лазер отличается хорошей стабильностью центральной длины волны и широким диапазоном рабочих температур.
* -CF: очищающий фильтр используется для увеличения коэффициента подавления боковых мод (SMSR) в SLM лазерах и устранения спонтанного излучения от лазерного диода.
* -AT: коннектор типа FC/APC – угол полировки в 8° сводит к минимуму обратное отражение от торца волокна. Это особенно необходимо для SLM лазеров.
Примечание: В оптических системах с сильным обратным отражением (например, более 10%) лазер должен быть защищен с помощью оптического изолятора с изоляцией не менее 20 дБ. Типовые области применения включают интерферометрию, конфокальную микроскопию (особенно при работе с отражающими образцами) и т.д. Несоблюдение этих требований приведет к аннулированию гарантии в случае КОП (критическое оптическое повреждение) граней лазерного диода.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного SLM лазера 0785L-44A, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Габаритные размеры лазера 0785L-44A с волоконным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 784.5 нм | 785 нм | 785.5 нм |
| Продольная мода | ― | Узкополосный спектр | ― |
| Спектральная ширина линии (FWHM) | 20 пм | 30 пм | 50 пм |
| Выходная мощность | ― | 450 мВт 1) | ― |
| Коэффициента подавления боковых мод | 40 дБ | 50 дБ | 60 дБ |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 1% 2) | 2% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | ― | 2% 3) | 3% |
| Шум, 20 Гц – 20 МГц (СКО) | ― | 0.3% 4) | 1% |
| Интерфейс управления | ― | UART 5) | ― |
| Поперечная мода | ― | Несколько | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | Не применимо 6) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 1.5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 7) | ||
| Длина волокна | 0.95 м | 1 м | 1.1 м |
| Требуемый теплоотвод | ― | 1°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 0.4 Вт | 2 Вт | 10 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 8) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 3B | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.
2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
6)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.
7)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
8)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
