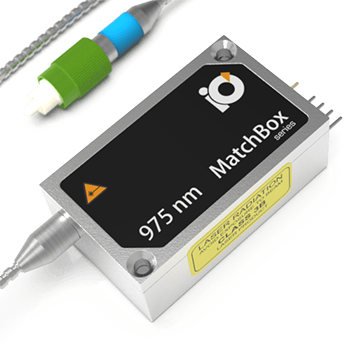

Диодный лазер 0975L-15A-NI-PT-NF

  • Центральная длина волны: 972±5 нм
  • Выходная мощность: 50 мВт
  • Спектральная ширина линии (FWHM): 0.5 нм
  • Стабильность выходной мощности: 0.05%
  • Шум: 0.05%

Производитель Integrated Optics

Описание

Данный диодный лазер с волокном с сохранением поляризации является источником непрерывного излучения в ИК области спектра на длине волны 975 нм от InGaAs полупроводниковой структуры. Эти лазеры имеют пространственную моду TEM00 и могут с легкостью управляться через USB интерфейс.

* -PT: коннектор типа FC/PC – имеет хорошую воспроизводимость установки, поэтому часто используется с одномодовыми волокнами. Имеет ключ для установки оптоволокна с сохранением поляризации.

Типовой спектр излучения лазера

 Типовой спектр излучения диодного лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения диодного лазера 0975L-15A, измеренный с разрешением 20 пм.

Типовой профиль пучка

Типовой профиль пучка в ближнем поле

Рис. 2. Типовой профиль пучка в ближнем поле.

Габаритные размеры лазера с волоконным выходом

Рис. 3. Габаритные размеры лазера 0975L-15A с волоконным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 967 нм 972 нм 977 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.02 нм 0.5 нм 1.5 нм
Выходная мощность 50 мВт 1) 60 мВт
Стабильность выходной мощности (СКО; за 8 часов) 0.01% 0.05% 2) 0.25%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.05% 0.2% 3) 1%
Шум, 20 Гц – 20 МГц (СКО) 0.05% 0.25% 4) 0.6%
Поперечная мода TEM00
Качество пучка (M2 эффективное) 1.05 1.1
Направление поляризации Согласовано с медленной осью PM волокна
Коэффициент затухания поляризации 20 дБ 27 дБ 40 дБ
Интерфейс управления UART 5)
Режим работы APC (CW)
Ширина полосы модуляции 10 МГц 6)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 7)
Длина волокна 0.95 м 1 м 1.1 м
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.1 мин 0.5 мин 1 мин
Температурная стабилизация Внутренний TEC
Внешнее управление вентилятором Нет 8)
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 9)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.

2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

6)TTL цифровая модуляция до 10 МГц.

7)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

8)Данная функция может быть реализована только через аппаратную часть, если опция быстрой модуляции отключена. ТРЕБУЕТСЯ обратить внимание на данную особенность перед заказом лазера.

9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
