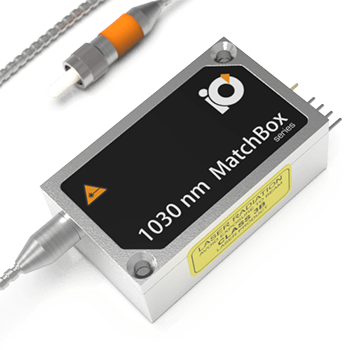

DPSS лазер 1030L-14B-NI-PT-NF
- Центральная длина волны: 1030±2 нм
- Выходная мощность: 400 мВт
- Спектральная ширина линии (FWHM): 0.7 нм
- Стабильность выходной мощности: 0.05%
- Шум: 0.5%
Производитель Integrated Optics
Описание
DPSS лазеры с длиной волны 1030 нм отличаются высокой выходной мощностью с хорошим качеством луча M2 < 1.2. Такие лазеры часто используются для контроля оптических компонентов. Данные лазеры в качестве активной среды используют Yb:YAG, поэтому отличаются очень низким квантовым дефектом. Данный лазер поставляется с многомодовым волокном.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения DPSS лазера 1030L-14B, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Габаритные размеры лазера 1030L-14B с волоконным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 1028 нм | 1030 нм | 1032 нм |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | 0.3 нм | 0.7 нм | 1.3 нм |
| Выходная мощность | ― | 400 мВт 1) | 500 мВт |
| Стабильность выходной мощности (СКО; за 8 часов) | 0.01% | 0.1% 2) | 0.3% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.05% | 0.5% 3) | 1.5% |
| Шум, 20 Гц – 20 МГц (СКО) | 0.5% | 1.5% 4) | 15% |
| Поперечная мода | ― | Несколько | ― |
| Интерфейс управления | ― | UART 5) | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | Не применимо 6) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 7) | ||
| Длина волокна | 0.95 м | 1 м | 1.1 м |
| Требуемый теплоотвод | ― | 0.5°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 5 Вт | 10 Вт | 20 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 8) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 3B | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
6)Модуляция DPSS лазеров ограничена до нескольких кГц в силу физики процесса. Рекомендуется модулировать лазерное излучения за счет подачи команд через UART интерфейс. Контакт TTL данных DPSS лазеров сконфигурирован таким образом, чтобы обеспечивать PWM сигнал (широтно-импульсная модуляция) для управления скоростью вращения вентилятора вместо модуляции.
7)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
8)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
