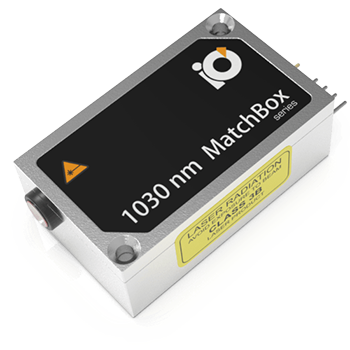

DPSS SLM лазер 1030L-21B-NI-NT-NF
- Центральная длина волны: 1029±0.5 нм
- Выходная мощность: 400 мВт
- Спектральная ширина линии (FWHM): 0.2 пм
- Стабильность выходной мощности: 0.1%
- Шум: 0.5%
Производитель Integrated Optics
Описание
Данные одночастотные (SLM) DPSS лазеры в качестве активной среды используют Yb:YAG, что позволяет получать длину волны 1030 нм, которая является очень популярной в высокомощных волоконных и DPSS лазерах с ультракороткой длительностью импульса. Они характеризуются высокой выходной мощностью и используются для контроля оптических компонентов. Данная модель со свободным выходом отличается хорошим качеством пучка с типовым значением M2 < 1.1.
Примечание: В оптических системах с сильным обратным отражением (например, более 10%) лазер не должен быть защищен с помощью оптического изолятора, если не требуется высокая стабильность работы лазера. Типовые области применения включают интерферометрию, конфокальную микроскопию (особенно при работе с отражающими образцами) и т.д.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения DPSS SLM лазера 1030L-21B, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).
Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).
Рис. 4. Габаритные размеры лазера 1030L-21B со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение | ||
| Центральная длина волны | 1029 нм | 1029.5 нм | 1030 нм | ||
| Продольная мода | ― | Одна | ― | ||
| Спектральная ширина линии (FWHM) | ― | 0.2 пм 1) | 1 пм | ||
| Выходная мощность | ― | 400 мВт 2) | 500 мВт | ||
| Коэффициента подавления боковых мод | 40 дБ | 50 дБ | 60 дБ | ||
| Стабильность выходной мощности (СКО; за 8 часов) | 0.02% | 0.1% 3) | 0.5% | ||
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.1% | 0.5% 4) | 3% | ||
| Шум, 20 Гц – 20 МГц (СКО) | 0.5% | 1% 5) | 1.5% | ||
| Поперечная мода | ― | TEM00 | ― | ||
| Диаметр пучка (1/e2) | По горизонтали | ― | 1.1 мм 6) | 1.3 мм | |
| По вертикали | ― | 0.9 мм | 1.1 мм | ||
| Расходимость луча (горизонтальная) | ― | 1.1 мрад | 1.7 мрад | ||
| Расходимость луча (вертикальная) | ― | 1.1 мрад | 1.7 мрад | ||
| Качество пучка | M2 по горизонтальной оси | ― | 1.3 | 1.6 | |
| M2 по вертикальной оси | ― | 1.3 | 1.6 | ||
| M2 эффективное | ― | 1.1 | 1.2 | ||
| Поляризация | ― | Горизонтальная 7) | ― | ||
| Интерфейс управления | ― | UART 8) | ― | ||
| Режим работы | ― | APC (CW) | ― | ||
| Ширина полосы модуляции | ― | Не применимо 9) | ― | ||
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В | ||
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― | ||
| Габаритные размеры | 50 × 30 × 18 мм 10) | ||||
| Высота луча над основанием | 9.9 мм | 10.4 мм | 10.9 мм | ||
| Требуемый теплоотвод | ― | 0.5°C/Вт | ― | ||
| Оптимальная температура радиатора | 15°C | 20°C | 30°C | ||
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин | ||
| Температурная стабилизация | ― | Внутренний TEC | ― | ||
| Защита от перегрева | ― | Да | ― | ||
| Температура хранения | -10°C … +50°C | ||||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг | ||
| Максимальное энергопотребление | 5 Вт | 10 Вт | 20 Вт | ||
| Гарантийный срок службы | 14 месяцев (10000 ч) 11) | ||||
| Соответствие RoHS | Да | ||||
| Класс лазерной безопасности | 3B | ||||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||||
1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.
2)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.
3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
6)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
7)Для лазеров без интегрированного оптического изолятора.
8)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
9)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.
10)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
11)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
