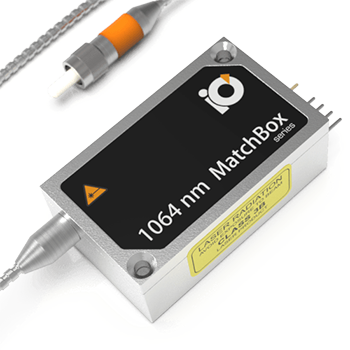

DPSS лазер 1064L-14B

  • Центральная длина волны: 1064±0.3 нм
  • Выходная мощность: 400 мВт
  • Спектральная ширина линии (FWHM): 0.7 нм
  • Стабильность выходной мощности: 1%
  • Шум: 3%

Производитель Integrated Optics

Описание

Компактные DPSS лазеры с длиной волны 1064 нм используются в большом ряде задач, включая инспекцию, наведение, спектроскопия поглощения и рамановская спектроскопия. Типоисполнение MatchBox делает данные лазеры готовыми к интеграции в Ваши портативные устройства. Данный лазер поставляется с многомодовым волокном.

Типичный спектр излучения лазера

Рис. 1. Типичный спектр излучения DPSS лазера, измеренный с разрешением 20 пм.

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 1063.7 нм 1064 нм 1064.3 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.7 нм 1 нм
Выходная мощность 400 мВт, перестройка 5% - 100%1
Стабильность выходной мощности (СКО; за 8 часов) 1% 2%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 100 кГц (СКО за 1 мин.) 3% 30%
Пространственная мода TEM00
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Опционально2
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 5 А
Габаритные размеры 50 × 30 × 16 мм
Требуемый теплоотвод 0.5°C/Вт
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 5 Вт 10 Вт 20 Вт
Гарантийный срок службы 12 месяцев (5000 ч)3
Соответствие RoHS4 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, поляризационный контраст не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе.

2Модуляция DPSS лазеров ограничена до нескольких кГц в силу физики процесса. Рекомендуется модулировать лазерное излучения за счет подачи команд через UART интерфейс. Контакт TTL данных DPSS лазеров сконфигурирован таким образом, чтобы обеспечивать PWM сигнал (широтно-импульсная модуляция) для управления скоростью вращения вентилятора вместо модуляции.

3В зависимости от того, что наступит раньше.

4Правила ЕС по ограничению содержания вредных веществ.
