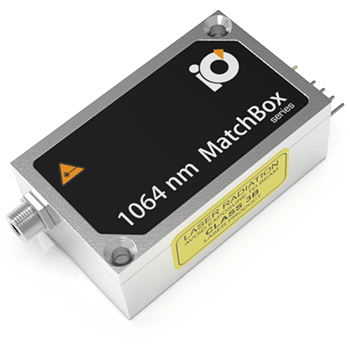

DPSS лазер 1064L-16B-NI-PT-NF

  • Центральная длина волны: 1064±0.3 нм
  • Выходная мощность: 400 мВт
  • Спектральная ширина линии (FWHM): 0.7 нм
  • Стабильность выходной мощности: 1%

Производитель Integrated Optics

Описание

Данный DPSS лазер представляет собой компактный и прочный блок с длиной волны излучения 1030 нм, оснащенный выходным коннектором типа SMA. Волокно может быть поставлено дополнительно (опция).

* -PT: коннектор типа FC/PC – имеет хорошую воспроизводимость установки, поэтому часто используется с одномодовыми волокнами. Имеет ключ для установки оптоволокна с сохранением поляризации.

Типовой спектр излучения лазера

Типовой спектр излучения лазера, измеренный с разрешением 20 пм

Рис. 1. Типовой спектр излучения DPSS лазера 1064L-16B, измеренный с разрешением 20 пм.

Габаритные размеры лазера серии со свободным выходом

Рис. 2. Габаритные размеры лазера серии 1064L со свободным выходом.

Технические характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Центральная длина волны 1063.7 нм 1064 нм 1064.3 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.02 нм 0.1 нм 0.5 нм
Выходная мощность 400 мВт 1) 500 мВт
Эффективность ввода излучения в волокно 50% 70% 2) 80%
Диаметр волокна 50 мкм 105 мкм 200 мкм
Стабильность выходной мощности (СКО; за 8 часов) 0.02% 0.1% 3) 0.4%
Стабильность выходной мощности (от пика к пику; за 8 часов) 0.1% 0.5% 4) 1.5%
Шум, 20 Гц – 20 МГц (СКО) 0.5% 3% 5) 30%
Поперечная мода Несколько
Интерфейс управления UART 6)
Режим работы APC (CW)
Ширина полосы модуляции Не применимо 7)
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 5 А
Габаритные размеры 50 × 30 × 18 мм 8)
Требуемый теплоотвод 0.5°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.2 мин 1 мин 2 мин
Температурная стабилизация Внутренний TEC
Защита от перегрева Да
Температура хранения -10°C … +50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 5 Вт 10 Вт 20 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 9)
Соответствие RoHS Да
Класс лазерной безопасности 3B
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.

2)Выходная мощность сильно зависит от воспроизводимости установки волокна.

3),4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.

7)Модуляция DPSS лазеров ограничена до нескольких кГц в силу физики процесса. Рекомендуется модулировать лазерное излучения за счет подачи команд через UART интерфейс. Контакт TTL данных DPSS лазеров сконфигурирован таким образом, чтобы обеспечивать PWM сигнал (широтно-импульсная модуляция) для управления скоростью вращения вентилятора вместо модуляции.

8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.

9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
