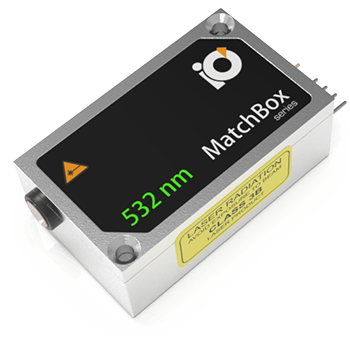

DPSS лазер 0532L-11B-NI-NT-NF
- Центральная длина волны: 532.1±0.1 нм
- Выходная мощность: 200 мВт
- Спектральная ширина линии (FWHM): 0.02 нм
- Стабильность выходной мощности: 0.1%
- Шум: 0.5%
Производитель Integrated Optics
Описание
Данная модель представляет собой компактный DPSS лазер с длиной волны 532 нм и отличается высокой выходной мощностью, очень хорошим качеством пучка и превосходной долговременной стабильностью мощности. Линейка данных лазеров включает в себя модели с несколькими продольными модами с высокими мощностями и с одной продольной модой с мощностью порядка 10 мВт. Излучение на длине волны 532 нм часто используется для возбуждения флуоресценции, в сканирующей микроскопии и в целях общей подсветки/наведения. Модель со свободным выходом отличается маленьким диаметром пучка, компактностью и способностью работать в широком температурном диапазоне от 15°C до 45°C.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения DPSS лазера 0532L-11B, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).
Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).
Рис. 4. Габаритные размеры лазера 0532L-11B со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение | |
| Центральная длина волны | 532 нм | 532.1 нм | 532.2 нм | |
| Продольная мода | ― | Несколько | ― | |
| Спектральная ширина линии (FWHM) | 0.02 нм | 0.1 нм | 0.3 нм | |
| Выходная мощность | ― | 200 мВт 1) | 250 мВт | |
| Стабильность выходной мощности (СКО; за 8 часов) | 0.02% | 0.1% 2) | 0.5% | |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.1% | 0.5% 3) | 3% | |
| Шум, 20 Гц – 20 МГц (СКО) | 0.5% | 3% 4) | 30% | |
| Поперечная мода | ― | TEM00 | ― | |
| Диаметр пучка (1/e2) | По горизонтали | ― | 1.0 мм 5) | 1.6 мм |
| По вертикали | ― | 0.8 мм | 1.4 мм | |
| Расходимость луча (горизонтальная) | ― | 1.1 мрад | 1.6 мрад | |
| Расходимость луча (вертикальная) | ― | 1.1 мрад | 1.5 мрад | |
| Качество пучка (M2 эффективное) | ― | 1.3 | 1.5 | |
| Поляризация | ― | Вертикальная 6) | ― | |
| Контраст поляризации | 500 | 1000 | 2000 | |
| Интерфейс управления | ― | UART 7) | ― | |
| Режим работы | ― | APC (CW) | ― | |
| Ширина полосы модуляции | ― | Не применимо 8) | ― | |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В | |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― | |
| Габаритные размеры | 50 × 30 × 18 мм 9) | |||
| Высота луча над основанием | 9.9 мм | 10.4 мм | 10.9 мм | |
| Требуемый теплоотвод | ― | 0.5°C/Вт | ― | |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C | |
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин | |
| Температурная стабилизация | ― | Внутренний TEC | ― | |
| Защита от перегрева | ― | Да | ― | |
| Температура хранения | -10°C … +50°C | |||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг | |
| Максимальное энергопотребление | 5 Вт | 10 Вт | 20 Вт | |
| Гарантийный срок службы | 14 месяцев (10000 ч) 10) | |||
| Остаточный ИК контраст | ― | 20 | ― | |
| Соответствие RoHS | Да | |||
| Класс лазерной безопасности | 3B | |||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
|||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | |||
1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
6)Для лазеров без интегрированного оптического изолятора.
7)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
8)Медленная TTL модуляция может быть активирована по запросу.
9)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
10)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
