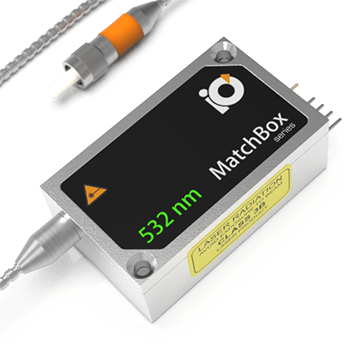

DPSS SLM лазер 0532L-24B-NI-AT-NF
- Центральная длина волны: 532.1±0.1 нм
- Выходная мощность: 40 мВт
- Спектральная ширина линии (FWHM): 0.1 пм
- Стабильность выходной мощности: 0.1%
- Шум: 0.3%
Производитель Integrated Optics
Описание
Данная модель представляет собой компактный одночастотный (SLM) DPSS лазер с длиной волны 532 нм с многомодовым волокном. Узкая спектральная ширина линии и устойчивость к обратному отражению делают данный лазер идеальным для рамановской спектроскопии. Компактное типоисполнение позволяет интегрировать его в портативные диагностические приборы.
* -AT: коннектор типа FC/APC – угол полировки в 8° сводит к минимуму обратное отражение от торца волокна. Это особенно необходимо для SLM лазеров.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения DPSS SLM лазера 0532L-24B, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Габаритные размеры лазера 0532L-24B с волоконным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 531.9 нм | 532.0 нм | 532.1 нм |
| Продольная мода | ― | Одна | ― |
| Спектральная ширина линии (FWHM) | ― | 0.1 пм 1) | 1 пм |
| Выходная мощность | ― | 40 мВт 2) | 80 мВт |
| Коэффициента подавления боковых мод | 40 дБ | 50 дБ | 60 дБ |
| Стабильность выходной мощности (СКО; за 8 часов) | 0.03% | 0.1% 3) | 0.3% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.1% | 0.4% 4) | 1% |
| Шум, 20 Гц – 20 МГц (СКО) | 0.3% | 0.5% 5) | 1% |
| Поперечная мода | ― | Несколько | ― |
| Интерфейс управления | ― | UART 6) | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | Не применимо 7) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 8) | ||
| Длина волокна | 0.95 м | 1 м | 1.1 м |
| Требуемый теплоотвод | ― | 0.5°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 1 мин | 3 мин | 5 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 5 Вт | 10 Вт | 20 Вт |
| Остаточный ИК контраст | ― | 20 | ― |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 3B | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.
2)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.
3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
7)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.
8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
