Держатели оптических компонентов
- Стопорные базы
- Оптические элементы удерживаются в стопорных база
- Защелкивания с помощью крепежных колец с разным диаметром отверстий
- Доступны в двух вариантах: с внешним диаметром 25 мм или 30 мм
Производитель elas
Описание
Описание
Стопорные базы
Оптические элементы удерживаются в стопорных база путем защелкивания с помощью крепежных колец с разным диаметром отверстий. Защелкивающиеся крепежные кольца вставляются в стопорные базы, которые далее привинчиваются к оптико-механическому (регулировочному) держателю. Таким образом, можно быстро и без инструментов заменять различную оптику.
Стопорные базы доступны в двух вариантах: с внешним диаметром 25 мм или 30 мм.
Информация для заказа
| Модель | Парт. номер |
| Стопорная база 25 мм | 4510-9-010 |
| Стопорная база 30 мм | 4510-9-020 |

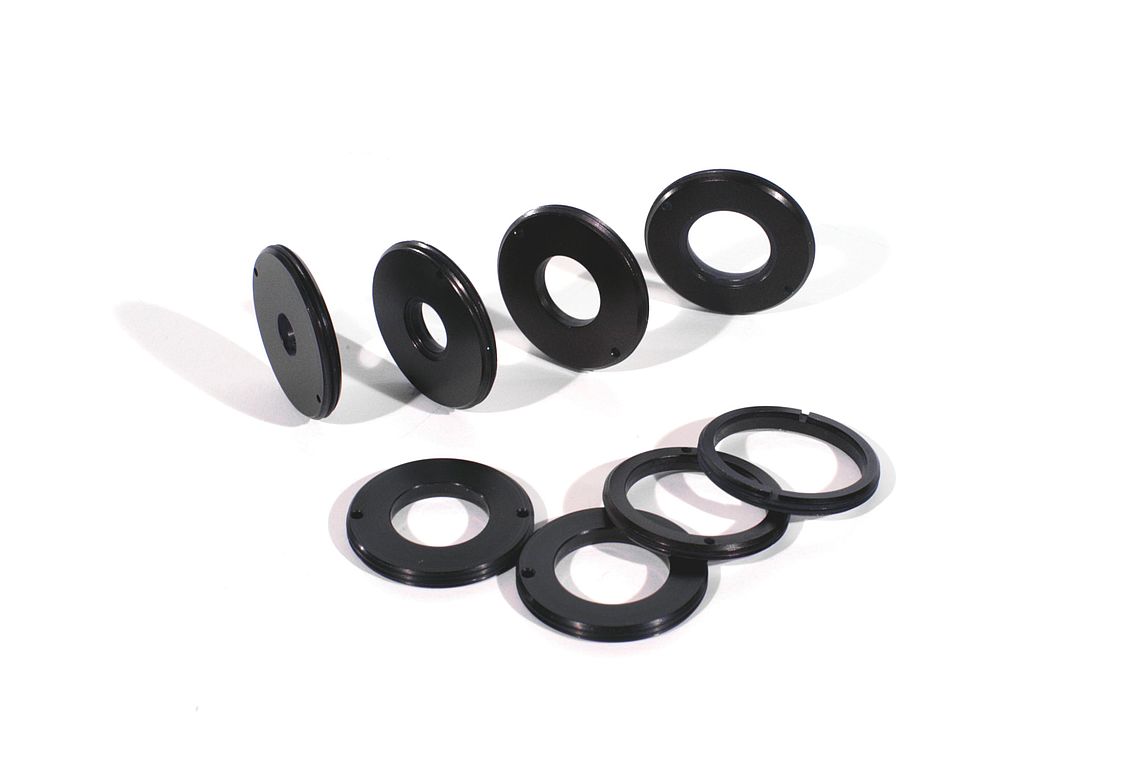

Крепежные кольца
Информация для заказа
Доступны следующие модели крепежных колец:
| Модель | Парт. номер | Модель | Парт. номер |
| для стопорной базы 25 мм | для стопорной базы 30 мм | ||
| Крепежное кольцо 23-04 | 4520-9-010 | Крепежное кольцо 27-06 | 4530-9-010 |
| Крепежное кольцо 23-06 | 4520-9-020 | Крепежное кольцо 27-08 | 4530-9-020 |
| Крепежное кольцо 23-08 | 4520-9-030 | Крепежное кольцо 27-11 | 4530-9-030 |
| Крепежное кольцо 23-11 | 4520-9-040 | Крепежное кольцо 27-13 | 4530-9-040 |
| Крепежное кольцо 23-13 | 4520-9-050 | Крепежное кольцо 27-14 | 4530-9-050 |
| Крепежное кольцо 23-14 | 4520-9-060 | Крепежное кольцо 27-16 | 4530-9-060 |
| Крепежное кольцо 23-16 | 4520-9-070 | Крепежное кольцо 27-20 | 4530-9-070 |
| Крепежное кольцо 23-20 | 4520-9-080 | Крепежное кольцо 27-22 | 4530-9-080 |
