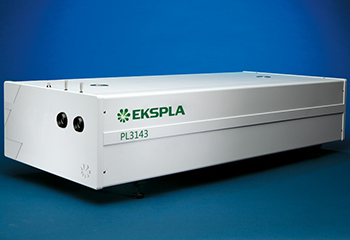

Пикосекундный лазер (Nd:YLF) PL3140

Nd:YLF лазеры с синхронизацией мод серии PL3140

  • Длина волны: 1053 нм
  • Энергия импульса: 80 мДж
  • Частота повторений: 10 Гц
  • Длительность импульса: 10 ± 2 пс
  • Накачка импульсной лампой
  • Пикосекундный лазер на кристалле Nd:YLf

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1053 нм
  • Энергия импульса:
    80 мДж
  • Частота повторений:
    10 Гц
  • Длительность импульса:
    10 ± 2 пс
  • Накачка импульсной лампой
  • Пикосекундный лазер на кристалле Nd:YLf

Отличительные особенности

Nd:YLF лазер с синхронизацией мод серии PL3140 является основным источником генерирования кратковременных высокоэнергетичных пикосекундных импульсов, используемых в научной сфере. Эти лазеры с синхронизацией мод обладают отличными выходными характеристиками, характеризуются высокой степенью надежности, оставаясь при этом простыми и удобными в обращении.

  • До 80 мДж на импульс при длине волны 1053 нм
  • Длительность импульса 10 пс
  • Частота следования импульсов 10 Гц
  • Высокая стабильность энергии импульса (< 1,5 %) и его длительности (< 1,0%)
  • Опция запуска стрик-камеры с джиттером < 10 пс
  • Оптический джиттер < 0,1 нс
  • Внешний запуск
  • Синхронное функционирование с другими приборами
  • Термостабилизированный генератор второй, третьей или четвертой гармоник (опционально)
  • Управление с ПК через интерфейс RS232 в том числе с помощью драйверов LabView
  • Дистанционное управление с клавиатуры
  • Герметически изолированный генератор DPSS  модуля
  • Регенеративный усилитель, накачиваемый импульсной лампой
  • Доступны ОПГ для перестройки длины волны в диапазоне 210 – 2600 нм

Сферы применения

  • Накачка оптических параметрических генераторов
  • Нелинейная спектроскопия
  • Спектроскопия методом ГСЧ/ГВГ (SFG/SHG)
  • Исследование материалов
  • Генерирование пространственных солитонов
  • Спектроскопия с временным разрешением
  • Дистанционное лазерное зондирование
  • Наведение спутников
  • Другие эксперименты в области спектроскопии и нелинейной оптики
  • Другие сферы применения, которые может предложить потребитель …

Усовершенствованная конструкция твердотельного пикосекундного лазера

Квазинепрерывный генератор с синхронизацией мод, накачиваемый диодной лампой, генерирует пачки импульсов, которые затем посылаются в регенеративный усилитель для их дальнейшего усиления. Одиночный импульс, усиленный регенеративным усилителем, затем усиливается линейным усилителем до энергии порядка 80 мДж. Энергия исходящего импульса может регулироваться с шагом, приблизительно, 1%, начиная с 1 мДж и до достижения номинальной выходной энергии. При этом энергетическая устойчивость от импульса к импульсу остается на уровне менее 1,5 % от среднеквадратичного значения при длине волны 1053 нм.

Кристаллы KD*P и KDP с угловой перестройкой, установленные в термостабилизированных камерах, используются для генерации гармоник второго, третьего и четвертого порядка. Сепараторы гармоник обеспечивают высокую спектральную частоту каждой гармоники по разным портам вывода.

Встроенные регистраторы/датчики энергоэффективности обеспечивают непрерывный мониторинг энергии исходящих импульсов. Данные с такого датчика отображаются на пульте дистанционного управления или на мониторе ПК. Лазер предусматривает импульс запуска, обеспечивающий синхронизацию оборудования заказчика. Упреждение или задержка запускающего импульса могут регулироваться с шагом 0,25 нс с панели управления или через ПК. Время упреждения запускающего импульса может составлять до 1000 мкс с шагом в 33 нс.

Простая и удобная система управления

Для удобства потребителя лазер может управляться с помощью клавиатуры дистанционного управления, удобной для пользователя, или через интерфейс USB. Клавиатура дистанционного управления позволяет осуществлять регулирование всех параметров и разбирать все, что отображается на дисплее с задней подсветкой, даже в защитных очках.

В качестве варианта, пикосекундный твердотельный лазер может управляться с персонального компьютера с использованием ПО, входящего в комплект поставки, которое совместимо с операционной системой Windows™. Кроме того, в комплект поставки входят драйверы LabView™.

В сочетании с пикосекундными оптическим параметрическими генераторами типа PG400, PG500 и PG411/511 (ОПГ), импульсные пикосекундные лазеры с синхронизацией мод (Nd:YLF) серии PL3140 могут стать высокоэффективным инструментом, который может быть использован в спектроскопии. Для решения конкретной экспериментальной задачи могут быть настроены режимы остановки, пакетной или одиночной передачи импульсов. Выходная мощность постоянно регулируется без изменения профиля/расходимости исходящего луча. Низкий уровень джиттера оптического импульса относительно синхронизирующих импульсов обеспечивает надежную синхронизацию пикосекундного лазера с автономной регистрирующей аппаратурой. Компактный блок питания и охлаждения отлично размещается под рабочим столом, не занимая много места в лаборатории.

Технические характеристики

Модель PL3143 PL3143A PL3143B
Энергия в импульсе, мДж
при длине волны 1053 нм 30 50 80
при длине волны 526,5 нм 2) 15 25 40
при длине волны 351 нм 3) 8 12 15
при длине волны 263 нм 3) 4 6 8
Стабильность энергии импульса (среднеквадратичное отклонение), % 4)
при длине волны 1053 нм < 1,5
при длине волны 526,5 нм < 3
при длине волны 351 нм < 5,5
при длине волны 263 нм < 7,0
Длительность импульса (полная ширина на половине высоты), пс 5) 10 ± 2
Стабильность длительности импульса, пс 6) ± 0,5
Частота повторения импульсов, Гц 5 5 или 10 5
Поляризация Линейная, вертикальная
Коэффициент поляризации >200:1
Режим запуска Внутренний / внешний
Джиттер импульса SYNC OUT, пс 7) < 30
Задержка импульса SYNC OUT, нс 8) -500...50
Отклонение пучка, мрад 9) < 0,7 < 0,6 < 0,6
Стабильность пучка, мрад 10) < 50
Диаметр пучка 11) ~6 ~7 ~8

Физические характеристики

Модель PL3143 PL3143A PL3143B
Размеры лазерной головки, мм
Ширина 462 600
Длина 1245 1600
Высота 255 260
Размеры блока электропитания, мм
Ширина 550
Длина 600
Высота 835
Длина кабеля, м 2,5

Требования к рабочим характеристикам

Модель PL3143 PL3143A PL3143B
Потребление воды (макс. 20 °C), л/мин < 15
Комнатная температура, °C 22 ± 2
Относительная влажность (без конденсации), % 20-80
Требования к электропитанию 12) Трехфазное, 208/380 В переменный ток, 20 А, 50/60 Гц
Потребляемая мощность, кВА < 2,5 < 313) < 4

1)В процессе последующих улучшений, все указанные характеристики могут быть изменены без предварительного уведомления. Параметры, отмеченные как обычные, не являются характеристикой. Они отображают эффективность и могут отличаться для каждого прибора, изготавливаемого на заводе-изготовителе. Если не указано прочее, все характеристики указаны для измерений, производимых на длине волны 1053 нм.
2)Для –SH опции. Выходные параметры отличаются. Просьба уточнять энергию импульса для других длин волн.
3)При использовании аксиального H400 модуля для генерации гармоник. Выходные параметры отличаются. Просьба уточнять энергию импульса для других длин волн.
4)Среднее значение для 300 импульсов.
5)Просьба уточнять о возможности получения импульса с длительностью 20 – 80 пс.
6)Измерялась на протяжении 1 часа работы при изменении температуры окружающей среды не более чем на ± 1 °C.
7)по отношению к оптическому импульсу. Джиттер < 10 пс возможен при использовании функции PRETRIG.
8)SYNC OUT задержка может регулироваться с шагом 0.25 нс в определенном диапазоне. Опция PRETRIG обеспечивает регулирование времени задержки в диапазоне -1000…5000 мкс.
9)Полный угол, измеренный по уровню 1/е2 на длине волны 1053 нм.
10)Среднеквадратичное значение, измеренное для 300 импульсов.
11)Диаметр пучка, измеренный по уровню 1/е2 для длины волны 1053 нм.
12)При заказе должно быть указано используемое напряжение питания.
13)На частоте 10 Гц

Опция PRETRIG: обеспечивает низкий джиттер для запуска стрик-камеры с задержкой в диапазоне -1000…5100 мкс и СКО джиттера < 10 пс
