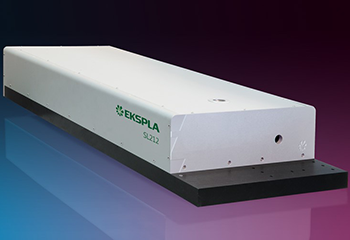

Nd:YAG лазер с технологией вынужденного рассеяния Бриллюэна (SBS-сжатие) SL212

  • Длина волны: 1064 нм
  • Энергия импульса: 250 мДж
  • Частота повторений: 10 Гц
  • Длительность импульса: менее 150 пс
  • Гибридная накачка (твердотельный диодный генератор с модуляцией добротности и усилитель мощности с импульсной ламповой накачкой)
  • Для удаления татуировок, нанесения и удаления материалов, для дистанционного лазерного зондирования

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    250 мДж
  • Частота повторений:
    10 Гц
  • Длительность импульса:
    менее 150 пс
  • Гибридная накачка (твердотельный диодный генератор с модуляцией добротности и усилитель мощности с импульсной ламповой накачкой)
  • Для удаления татуировок, нанесения и удаления материалов, для дистанционного лазерного зондирования

Отличительные особенности

Nd:YAG лазер с модуляцией добротности с технологией вынужденного рассеяния Бриллюэна (SBS-сжатие) для производителей различных приборов и устройств.

Новый SL212 лазер представляет собой превосходное решение для тех областей, в которых требуются импульсы пикосекундной длительности и высокой энергии. В отличие от обычных лазеров с синхронизацией мод, лазеры данной серии используют другой метод генерации коротких импульсов, основанный на технологии вынужденного рассеяния Бриллюэна (SBS-сжатие).

  • Генератор с модуляцией добротности с диодной накачкой
  • Усовершенствованная технология SBS-сжатия дает возможность получать импульсы с длительностью менее 150 пс
  • Усилитель мощности с ламповой накачкой генерирует импульсы с энергией до 250 мДж в импульсе на длине волны 1064 нм
  • Превосходное соотношение коэффициента поляризации
  • Опция термостабилизации генераторов гармоник
  • Возможность контроля работы лазера через ПК с помощью драйверов LabViewTM
  • Возможность работы с лазером через пульт дистанционного управления

Сферы применения

  • Удаление татуировок
  • Нанесение и удаление материалов
  • Дистанционное лазерное зондирование
  • Спутниковое измерение дальности

Генератор с пассивной модуляцией добротности одной продольной моды, накачиваемый диодом, является сердцем всей системы. Он генерирует оптический импульс, который затем сжимается за счет SBS в специальной ячейке. Оптический компрессор состоит из оптической системы и SBS-ячейки. Данная ячейка разработана для обеспечения безопасного и длительного технического обслуживания.

Линейно поляризованный световой импульс от задающего генератора проходит через QWP и затем фокусируется на SBS-ячейке с помощью линзы. Фокусировка импульса устроена таким образом, чтобы сжатие импульса происходило за счет SBS-процесса. Рассеянный стоксов импульс, так как его фаза меняется на обратную, полностью повторяет оптический путь импульса накачки в обратном направлении и имеет противоположное отклонение. Сжатый импульс приводят в положение для усиления с помощью поляризатора и зеркала.

После SBS-сжатия импульс направляется в многопроходную систему усиления, накачиваемую с помощью импульсной лампы, для того, чтобы увеличить его энергию. В лазере SL212 используется многопроходная система усиления, основанная на лазерной полости, которая включает в себя Nd:YAG стержень, накачиваемый двумя импульсными лампами. Для получения более гладкого профиля выходного пучка в лазерах серии SL212 используется предусилитель и двухпроходный усилитель. Усилитель мощности имеет оптическую систему, которая направляет лучи через активный элемент. Апертурная диафрагма используется для того, чтобы предотвратить попадание деполяризованного излучения обратно в усилитель.

Также, как опция, доступны термоконтроллеры для генераторов гармоник, основанные на нелинейных кристаллах и оптике, предназначенной для разделения излучения на гармоники. Основная и вторая гармоники разделены и для каждой из них имеется свой отдельный выход. Кристаллы генерации гармоник установлены в специальных нагревательных элементах, которые контролируют их температуру.

Сжатие импульсов с помощью SBS-технологии является наиболее простым и экономичным способом генерации пикосекундных импульсов высокой мощности. К  тому же, SBS-сжатие позволяет генерировать импульсы с исключительной длительностью импульсов в диапазоне от 150 пс до 1000 пс.

Также Вам потребуется немного места под рабочим столом для размещения источника питания и системы охлаждения типа «вода-вода», смонтированных в стандартной 19 дюймовой стойке.

Технические характеристики

Модель SL212
Максимальная энергия в импульсе
1064 нм 250 мДж
532 нм 150 мДж
Стабильность энергии импульса (стандартное отклонение) 2)
1064 нм < 3 %
532 нм < 5 %
Длительность импульса на 1064 нм (полная ширина на полувысоте) 3) < 150 пс
Частота повторения импульсов 10 Гц
Коэффициент поляризации на 1064 нм > 1:100
Джиттер оптического импульса 4) 0.5 нс
Профиль пучка Близок к плоской вершине
Отклонение пучка 5) < 0.5 мрад
Стабильность пучка < 50 мкрад
Высота пучка 107 мм
Диаметр пучка 6) ≈ 10 мм
Коэффициент контраста на 1064 нм 105:1
Физические характеристики
Размеры лазерной головки (Ш × Д × В) 370 × 1000 × 270 мм
Размеры блока электропитания (Ш × Д × В) 550 × 525 × 590 мм
Длина кабеля 2.5 м
Требования по эксплуатации
Потребление воды (макс. 20 ?С) 7) < 10 л/мин
Комнатная температура 18 – 24 ?С
Относительная влажность 10 – 80 % (не конденсированный)
Требования к электропитанию 220 В, переменный ток, однофазное, 50/60 Гц
Потребляемая мощность < 2.5 кВА

1)В процессе последующих улучшений, все указанные характеристики могут быть изменены без предварительного уведомления.
Параметры, отмеченные как обычные, не являются характеристикой. Они отображают эффективность и могут отличаться для каждого прибора, изготавливаемого на заводе-изготовителе. Если не указано прочее, все характеристики указаны для измерений, производимых на длине волны 1064 нм.
2)Среднее значение, измеренное для 500 импульсов.
3)Доступна различная длительность импульсов до 1500 пс. Пожалуйста, уточняйте для более подробного описания.
4)Среднеквадратическое значение, измеренное для 500 импульсов.
5)Полный угол, измеренный по уровню 1/е2 на длине волны 1064 нм.
6)Диаметр пучка, измеренный по уровню 1/е2 для длины волны 1064 нм.
7)Теплообменник с охлаждением типа «воздух-вода» может быть заказан как опция.
