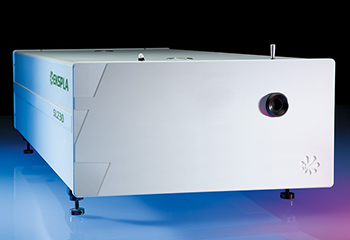

Пикосекундный лазер

DPSS лазеры с технологией вынужденного рассеяния Бриллюэна для сжатия импульса (SBS-сжатие) серии SL230

  • Пс импульсы высокой яркости
  • Энергия импульса до 500 мДж
  • Изменяемая длительность импульса в диапазоне 120 – 1000 пс
  • Генератор с диодной накачкой

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    250 мДж
  • Частота повторений:
    50 Гц
  • Длительность импульса:
    100 ± 15 пс
  • Диодная накачка
  • Используется технология вынужденного рассеяния Бриллюэна (SBS-сжатие)

Описание

Лазеры серии SL230 отлично подходят для использования в тех сферах применения, где необходимы высокоэнергетические пикосекундные импульсы. В отличие от стандартных лазеров с синхронизацией мод, построенных на основе насыщаемого нелинейного поглотителя или линзы Керра, данные лазеры построены на использовании технологии вынужденного рассеяние Бриллюэна (SBS) в жидкой среде.

Основой системы является наносекундный генератор с одной продольной модой (SLM) с электрооптическим модулятором добротности с диодной накачкой. Он генерирует оптические нс импульсы, которые затем сжимаются в ходе SBS в специальной ячейке. Задающий генератор с модуляцией добротности позволяет производить высокоточную внешнюю синхронизацию со значением СКО джиттера менее 0.2 нс, тогда как системы с обычной синхронизацией мод обычно имеют джиттер не менее десятков нс или даже хуже. Также доступны точные синхроимпульсы от генератора внутренней задержки со значением СКО джиттера менее 200 пс относительно оптического импульса.

Сжатие импульса осуществляется в так называемой SBS-ячейке. Геометрия взаимодействия лазерного импульса в среде подобрана таким образом, чтобы получать на выходе наиболее короткие и стабильные импульсы длительностью 120 пс. После SBS-сжатия импульс направляется в многопроходный усилитель мощности с ламповой накачкой, где происходит его усиление вплоть до 500 мДж. Типоисполнение модели SL231 только с диодной накачкой доступно по запросу.

Для опциональной генерации высших гармоник (второй, третьей и четвертой) используются нелинейные KD*P и KDP кристаллы с угловой подстройкой, установленные в специальные температурные держатели. Система оптического разделения гарантирует высокую спектральную чистоту излучения на гармониках, выводимых каждая в свой выходной порт.

Встроенные измерители постоянно следят за выходной энергией импульса. Данные от измерителя энергии можно увидеть на пульте дистанционного управления или на мониторе ПК.

Для удобства пользователя управление лазером может осуществляться как с помощью пульта дистанционного управления (ПДУ), так и с помощью ПК через USB или RS232 интерфейс. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.

Отличительные особенности

  • SLM задающий генератор с диодной накачкой с модуляцией добротности
  • Усилитель мощности с ламповой накачкой позволяет получить до 500 мДж на 1064 нм
  • SBS-технология сжатия импульса позволяет получить длительность импульса 120 пс
  • Превосходный контраст пред-импульса
  • Внешняя синхронизация с низким значением джиттера (< 0.2 нс)
  • Внутренний синхроимпульс со значением СКО джиттера менее 200 пс
  • Пульт дистанционного управления (ПДУ)
  • Опциональная генерация высших гармоник (532 нм, 355 нм, 266 нм)

Области применения

  • Исследование плазмы
  • Интерферометрия
  • Определение координат спутников
  • Абляция и напыление материалов
  • Эстетическая медицина

Преимущества

  • Лазерные импульсы высокой яркости и интенсивности особенно полезны для генерации плазмы
  • Пс длительность импульса находит свое применение в таких областях, как абляция и напыление материалов и удаление татуировок
  • SLM режим работы и узкая спектральная ширина линии важны для интерферометрии, голографии, дистанционного зондирования
  • Широкий выбор интерфейсов (USB, RS232) гарантирует простоту управления и интеграции в лабораторные системы

Опции

  • Опции –VP×  и –VPC×: изменяемая длительность импульса. Лазеры серии SL230 предлагают уникальную возможность для изменения длительности импульсов. Это достигается путем изменения геометрии взаимодействия в SBS-компрессоре. Два диапазона перестройки 120 – 500 пс (опция –VP1) и 500 – 1000 пс (опция -VP2) доступны как стандартные. Опция –VP× требует ручной подстройки оптических компонентов для изменения длительности импульсов, тогда как опция –VPC× является моторизированной, что позволяет изменять длительность импульса с ПК или через пульт дистанционного управления.

Примечание: некоторые характеристики могут измениться, когда лазер сконфигурирован под различную длительность импульса. Пожалуйста, обращайтесь за более подробной информацией к нашим специалистам.

Рис. 1. Габаритные размеры лазерной головки модели SL231 (в мм).

Рис. 2. Габаритные размеры лазерной головки моделей SL234 и SL235 (в мм).

Характеристики

Модель SL231 2) SL234 SL235
Основные характеристики 1)
Энергия импульса
1064 нм 20 мДж 250 мДж 500 мДж
532 нм 3) 8 мДж 125 мДж 240 мДж
355 нм 4) 5 мДж 70 мДж 140 мДж
266 нм 5) 2 мДж 40 мДж 80 мДж
213 нм 6) по дополнительному запросу
Стабильность энергии от импульса к импульсу (СКО) 7)
1064 нм 2% 1.5%
532 нм 3.5% 3%
355 нм 5% 4%
266 нм 8% 7%
213 нм по дополнительному запросу
Длительность импульса (по уровню FWHM) 8) 120 пс ± 15% 150 пс ± 15%
Стабильность длительности импульса СКО 5%
Частота следования импульсов 50 Гц 10 Гц 5 Гц
Спектральная ширина линии ≤ 0.2 см-1
Контраст поляризации на 1064 нм > 100:1
Синхронизация Внутренняя / Внешняя
Джиттер оптического импульса 9) СКО  0.2 нс
Профиль пучка Близок к гауссоиде Плоская вершина 10)
Стабильность наведения пучка (СКО) 11) < 50 мкрад
Расходимость пучка 12) < 1.3 мрад < 0.5 мрад
Высота луча над оптическим столом 170 ± 5 мм
Контраст лазерного импульса ≥ 105 : 1
Типичный диаметр пучка 13) ≈ 4 мм ≈ 10 мм ≈ 12 мм
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 456 × 810 × 249 мм 456 × 1031 × 249 мм
Габаритные размеры источника питания (Ш×Д×В) 553 × 600 × 519 мм 553 × 600 × 665 мм
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Потребление воды (макс. 20°C) < 10 л/мин
Рабочая температура 18 – 24°C
Относительная влажность 10 – 80% (не конденсированный воздух)
Напряжение питания 208 или 380 В перем. тока, трехфазное, 50/60 Гц 208 или 230 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 2 кВА < 3.5 кВА < 4 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм для базовой конфигурации без опций.

2)Типоисполнение модели SL231 только с диодной накачкой доступно по запросу.

3)Опция –SH. Выходные порты разнесены. Уточняйте энергетические характеристики на других длинах волн.

4)Опция –TH. Выходные порты разнесены. Уточняйте энергетические характеристики на других длинах волн.

5)Опции –FH. Выходные порты разнесены. Уточняйте энергетические характеристики на других длинах волн.

6)Кастомная опция –FiH. Выходные порты разнесены. Уточняйте энергетические характеристики на других длинах волн.

7)Усредненное значение, полученное по 300 импульсам.

8)Доступны опции изменения длительности импульса в диапазоне 150 – 400 пс или 4000 – 1000 пс (не применимо к модели SL231). Некоторые характеристики могут отличаться от указанных в таблице.

9)В режиме внешней синхронизации с двумя отдельными синхроимпульсами для ламп накачки и модуляции добротности.

10)Профиль пучка, близкий к гауссоиде, с уменьшенным значением энергии доступен по запросу.

11)СКО значение, полученное по 300 импульсам. Стабильность наведения пучка оценивается как перемещение центроида пучка в дальнем поле.

12)Полный угол, измеренный по уровню 1/e2 на длине волны 1064 нм.

13)Измерен по уровню 1/e2 на длине волны 1064 нм.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
