Кастомизируемые высокоэнергетические Nd:YAG лазеры с диодной накачкой серии ANL
- Энергия в импульсе до 1 Дж на 1064 нм
- Частота следования импульсов до 1 кГц
- Длительность импульса 2 – 4 нс или 5 нс
- Пространственный профиль пучка с плоской вершиной
- Низкая стоимость содержания
Производитель EKSPLA
Описание
Наносекундные Nd:YAG лазеры серии ANL с электро-оптической модуляцией добротности позволяют получать на выходе импульсы высокой энергии и с высокой частотой следования.
В качестве задающего генератора системы используется наносекундный DPSS лазер с модуляцией добротности, хорошо зарекомендовавший себя в других лазерных системах. Он генерирует лазерные импульсы высокой яркости и интенсивности, которые хорошо подходят для дальнейшего усиления в линейных усилителях для получения на выходе высокоэнергетического излучения с пространственным профилем в виде плоской вершины. Электро-оптическая модуляция добротности задающего генератора позволяет получать импульсы длиной до нескольких нс с равномерным профилем и низкой расходимостью пучка.
Усилители мощности представляют собой каскад однопроходных и двупроходных усилителей с диодной накачкой, не требующих частого обслуживания и ремонта, в которых импульс усиливается до необходимой энергии. Во время усиления используется пространственное формирование пучка для того, чтобы получить форму плоской вершины на выходе. Также доступны опциональные генераторы второй и третьей гармоник, в которых используются нелинейные кристаллы с угловой подстройкой, установленные в специальные температурные держатели.
Для удобства пользователя управление, мониторинг параметров и внутренняя диагностика лазера осуществляются через ПК (драйверы LabView также поставляются с системой).
Чтобы адаптировать лазер для конкретных применений или требований, доступны различные возможности индивидуальной кастомизации, такие как промышленное исполнение, переносной корпус лазера со встроенными источниками питания и охлаждения.
Отличительные особенности
- Энергия в импульсе до 1 Дж на 1064 нм
- Частота следования импульсов до 1 кГц
- Длительность импульса 2 – 4 нс или 5 нс
- Пространственный профиль пучка с плоской вершиной
- Низкая стоимость содержания
- Высокий уровень кастомизации
- Опциональная генерация высших гармоник
- Высокоэффективные модули диодной накачки
- Занимаемая площадь 1000 × 2000 мм
- Внутренняя система диагностики
Характеристики
| Модель | ANL 2001k | ANL 4001k | ANL 1k200 | ANL2k20k-Burst | ANL2k100-SH |
| Основные характеристики 1) | |||||
| Энергия импульса | |||||
| 1064 нм | > 200 мДж | > 400 мДж | > 1000 мДж | 2000 мДж | 2×1700 мДж |
| 532 нм 2) | — | 2×900 мДж | |||
| Стабильность энергии от импульса к импульсу (СКО) 3) | |||||
| 1064 нм | 1.5 % | 1.0% | |||
| 532 нм | — | 2.0% | |||
| Долговременное смещение мощности 4) | ± 2% | ||||
| Длительность импульса 5) | 2 – 4 нс | ≈ 5 нс | 5 нс | 50 нс | |
| Частота следования импульсов | 1000 Гц | 200 Гц | Пакет 20 кГц каждые 20 с | 100 Гц | |
| Поляризация | Горизонтальная | Вертикальная, > 90% | |||
| Джиттер оптического импульса (СКО) 6) | — | < 30 пс | |||
| Спектральная ширина линии | — | < 1 см-1 | |||
| Пространственный профиль пучка | Плоская вершина (на выходе), без дифракционных колец | ||||
| Типичный диаметр пучка 7) | ≈ 6 мм | ≈ 10 мм | ≈ 12 мм | ≈ 10 мм | |
| Расходимость пучка 8) | < 1.0 мрад | < 0.5 мрад | |||
| Стабильность наведения пучка (СКО) | ± 30 мкрад 3) | ± 50 мкрад | |||
| Физические характеристики | |||||
| Габаритные размеры лазерной головки (Ш×Д×В) | 1000 × 2000 × 490 мм | 1000 × 2000 × 400 мм | 1000 × 2000 × 1800 мм | ||
| Габаритные размеры источника питания (Ш×Д×В) | 553 × 600 × 700 мм | 550 × 600 × 500 мм | — | ||
| Длина соединительного кабеля | 2.5 м | 3 м | — | ||
| Требования по эксплуатации | |||||
| Потребление воды (макс. 20°C) | < 10 л/мин | < 14 л/мин | < 10 л/мин | < 8 л/мин | < 20 л/мин |
| Рабочая температура | 22 ± 2°C | ||||
| Относительная влажность | 20 – 80% (не конденсированный воздух) | ||||
| Напряжение питания 9) | 208, 380 или 400 В перем. тока, трехфазное, 50/60 Гц | ||||
| Энергопотребление | < 10 кВт | < 12 кВт | < 6 кВт | < 2 кВт | < 9.4 кВт |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм для базовой конфигурации без опций.
2)Опция ANL-SH. Выходные порты для гармоник не работают одновременно: единовременно на выходе присутствует только одна длина волны.
3)Усредненное значение, измеренное за 30 секунд, после 20-минутного прогрева.
4)Измерено в течение 8 часов при изменении температуры окружающей среды не более чем на ± 2°C.
5)Измерено с помощью фотодиода с временем нарастания 100 пс и осциллографа с полосой пропускания 600 МГц.
6)Измерен по уровню 1/e2 на длине волны 1064 нм.
7)Полный угол, измеренный по уровню 1/e2 на длине волны 1064 нм.
8)Параметры напряжения электросети должны быть указаны при заказе.

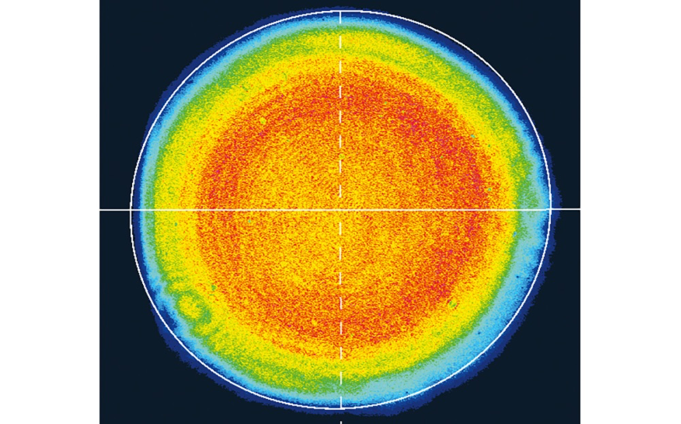

Рис. 1. Типовой профиль пучка лазера модели ANL 4001k.
