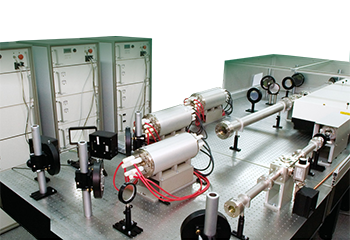

Высокоэнергетические наносекундные лазерные системы на основе неодимового стекла серии Nd:Glass
- Различное исполнение задающего генератор
- Опции контроля длительности импульса
- Различные механизмы защиты и контроля
Производитель Ekspla
Описание
Компания EKSPLA предлагает широкий выбор лазерных систем высокой энергии на основе Nd:Glassактивной среды. Обычно Nd:Glass лазерные системы включают в свой состав задающий SLM генератор с диодной накачкой, предварительный усилитель, формирователь импульсов и основные усилители с ламповой накачкой.
Отличительные особенности
- Опции исполнения входного каскада:
- Задающий генератор с диодной накачкой (SLM или MM диод), отличающийся превосходной стабильностью и не требующий дополнительного обслуживания, на основе неодимового стекла (Nd:Glass) или Nd:YLF
- Конфигурация «накачка с контролем временной формы/регенеративный усилитель», позволяющая применение сглаживающих технологий
- Система коррекции волнового фронта на основе DFM
- Опциональный SBS-компрессор (ВРМБ), гарантирующий высокий контраст импульсов и возможность контроля длительности импульсов
- Предусилитель с ламповой/LD накачкой
- Усилители мощности на неодимовом стекле с диаметром апертуры до 60 мм
- Защита лазерной системы на основе изоляторов Фарадея, предотвращающих повреждение активной среды обратно отраженным излучением
- Оптимизированный дизайн для вывода максимальной энергии в импульсе
- Отдельно контролируемые PFN электрические цепи (схема формирования импульса) для каждой из ламп накачки
- Диагностика и мониторинг статуса системы на основе микропроцессора
- Программное обеспечение с пошаговым руководством для проверки производительности в определенных контрольных точках
- Опциональная генерация высших гармоник (вторая, третья)
Производительность
Рис.1. Пространственное распределение выходных импульсов с энергией 33 Дж на длине волны 1053 нм (прямоугольная форма импульса)
Рис.2. Пример волнового фронта импульса на выходе системы (33 Дж, центральная длина волны)
Примеры пользовательских установок
Рис.3. Система усиления: 1 Дж, 1060 нм, 800 пс, спектральная ширина линии усиления ≈ 4 нм
Рис.4. Лазерная система: 12 Дж на 527 нм во время разработки
Рис.5. Система на Nd:Glass с энергией 30 Дж, отличающаяся произвольно формируемой временной формой импульса
Характеристики
| Центральная длина волны | 1053 – 1060 нм |
| Длительность импульса | 500 пс – 20 нс |
| Максимальная энергия импульса | 160 Дж (один канал) |
| Пространственный профиль пучка (ближнее поле) | «Плоская вершина» на 80% поперечного сечения пучка (локальные изменения интенсивности: макс. ± 20% от значения средней интенсивности) |
| Частота следования импульсов | В зависимости от конфигурации системы: от одного импульса в минуту до одного импульса в 20 минут для получения выходной энергии > 10 Дж |
| Стабильность энергии от импульса к импульсу | СКО менее 2% на центральной длине волны в конфигурации с одним каналом |
| Спектральная ширина линии | > 0.02 см-1 при 2 нс для SLM; > 1 см-1 при 4 нс для MM |
| Контраст предимпульса | Лучше чем 1:105 |
| Контраст поляризации | > 100:1 |
| Степень изоляции обратно отраженного излучения | > 500:1 (контраст на изоляторе Фарадея) |
| Джиттер оптического импульса | Типичное значение СКО > 0.2 нс (опционально СКО > 10 пс) |
| Срок службы лампы накачки | 2∙105 вспышек (обычно > 3000 часов непрерывной работы при частоте 1 импульс в минуту) |
| Срок службы диода накачки | Обычно > 10000 часов (типовое значение) |
Рис. 1. Пространственное распределение выходных импульсов с энергией 33 Дж на длине волны 1053 нм (прямоугольная форма пучка).
Рис. 2. Пример волнового фронта импульса на выходе системы: 33 Дж, центральная длина волны.
Примеры пользовательских установок
Рис. 3. Система усиления: 1 Дж, 1060 нм, 800 пс, спектральная ширина линии усиления ≈ 4 нм.
Рис. 4. Лазерная система: 12 Дж на 527 нм во время разработки.
Рис. 5. Система на Nd:Glass с энергией 30 Дж, отличающаяся произвольно формируемой временной формой импульса.
