Параметрическая лазерная система для нелинейной микроскопии CRONUS-3P
- Высокие энергия импульса, частота следования и средняя выходная мощность
- Диапазон перестройки 1250 – 1800 нм
- Автоматизированная компенсация дисперсии
- Длительность импульса < 85 фс
- Автоматизированное изменение размера и коллимации пучка
- Автоматизированное ослабление средней мощности
Производитель Light Conversion
Описание
Параметрическая лазерная система для нелинейной микроскопии
CRONUS-3P представляет собой лазерный источник на основе ОПУ, который был разработан специально для задач нелинейной микроскопии. Данная система позволяет получать импульсы мкДж уровня длительностью менее 85 фс при частоте следования до 2 МГц в параметрическом диапазоне перестройки от 1.25 до 1.8 мкм, тем самым перекрывая биологические окна прозрачности на 1.3 и 1.7 мкм, используемые в трехфотонной микроскопии. CRONUS-3P имеет встроенную компенсацию дисперсии групповой задержки (GDD), обеспечивающую оптимальную длительность импульса на образце, и опциональное автоматизированное управление лазерным пучком для обеспечения стабильности наведения лазера.
Отличительные особенности
- Высокие энергия импульса, частота следования и средняя выходная мощность
- Диапазон перестройки 1250 – 1800 нм
- Автоматизированная компенсация дисперсии
- Длительность импульса < 85 фс
- Автоматизированное изменение размера и коллимации пучка
- Автоматизированное ослабление средней мощности
- Герметичный корпус
- Встроенный лог-журнал производительности
- Опциональное управление лазерным пучком
Характеристики
| С компрессором | ||
| Диапазон перестройки | 1250 – 1800 нм | |
| Длительность импульса | < 85 фс | |
| Частота следования импульсов 1) | Единичный импульс – 2 МГц | |
|
Выходная мощность |
1300 нм | 1700 нм |
| > 1200 мВт при 1 МГц > 800 мВт при 2 МГц |
> 750 мВт при 1 МГц > 500 мВт при 2 МГц |
|
| Компенсация GDD | -4000 – 9000 фс2 | -12000 – 3500 фс2 |
| Диаметр пучка 2) | 1.5 – 2.5 мм | |
| Качество пучка | TEM00, M2 < 1.4 | |
| Эллиптичность пучка | > 0.8 | |
| Расходимость излучения | < 1 мрад | |
| Долговременная стабильность мощности 3) | < 1% (нСКО за 8 ч) | |
| Без компрессора | ||
| Выходная мощность | > 1500 мВт при 1 МГц > 1000 мВт при 2 МГц |
> 1050 мВт при 1 МГц > 700 мВт при 2 МГц |
| Опциональное управление лазерным пучком | ||
| Пропускание | > 75% | |
1)Более низкие частоты следования и высокая энергия импульса доступны по запросу
2)По уровню FWHM, измерен на выходе компрессора
3)Значение нормированного среднеквадратического отклонения, которое представляет собой СКО от среднего, деленное на среднее значение и выраженное в процентах

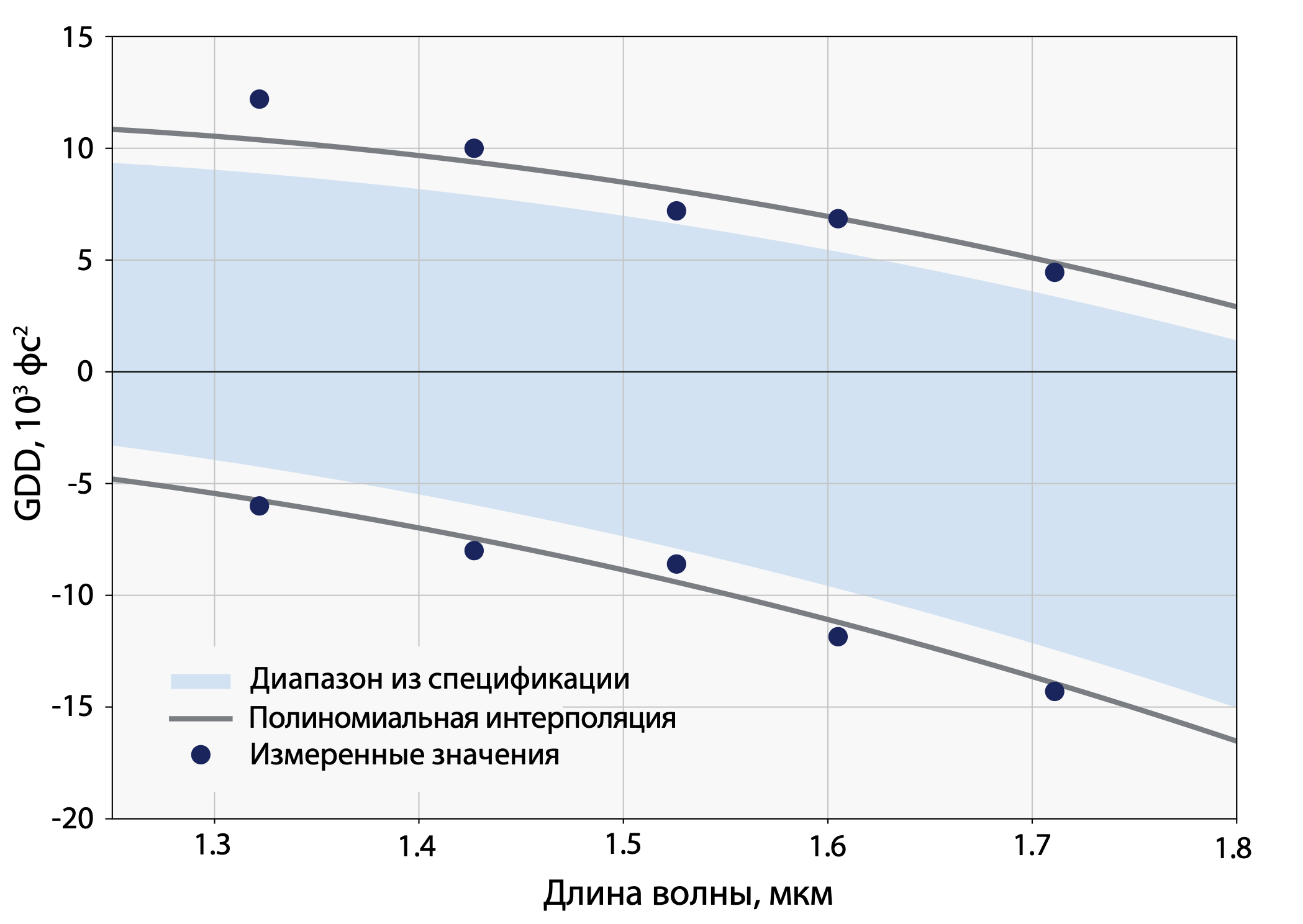

Рис 1. Диапазон перестройки GDD

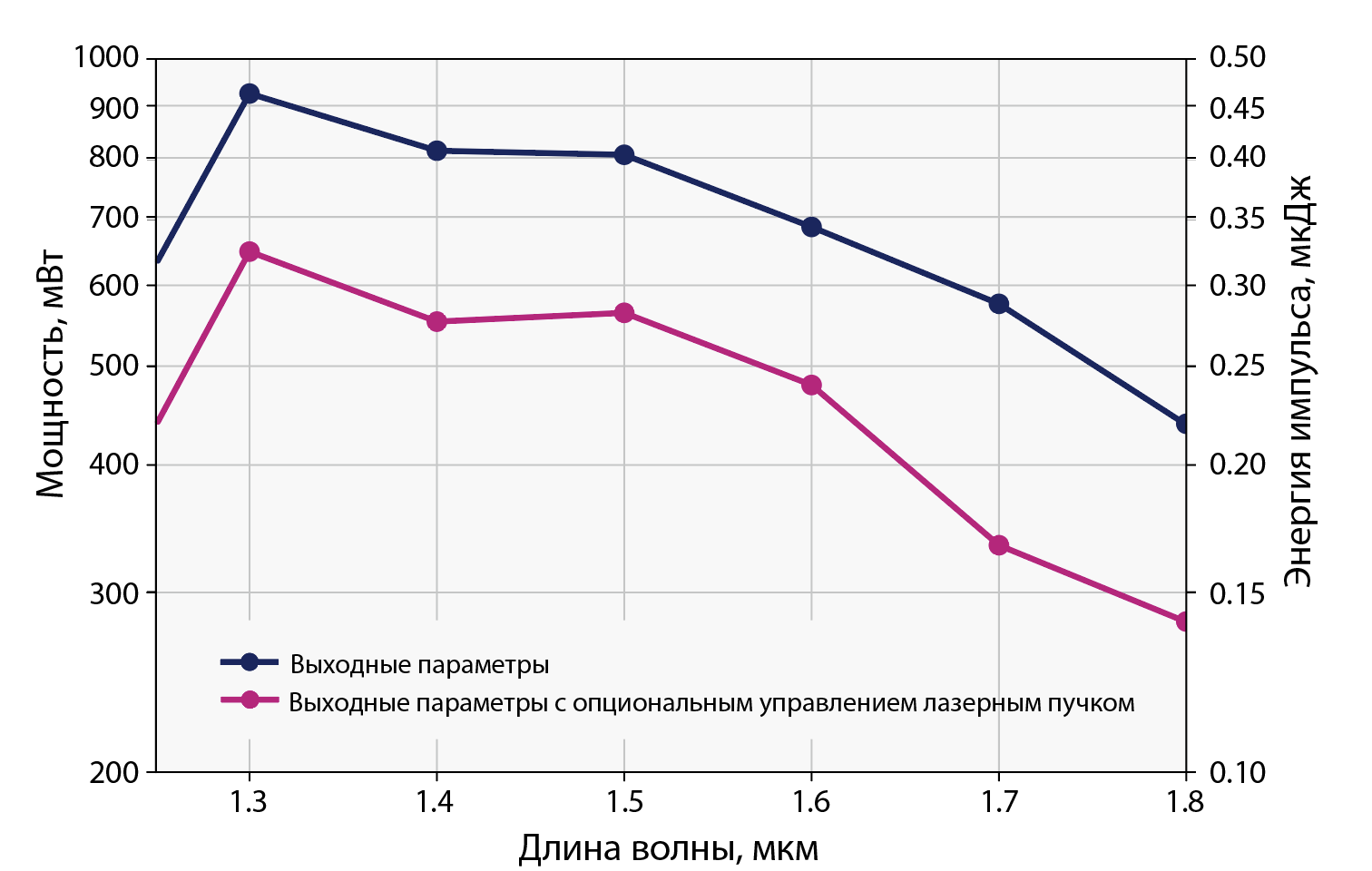

Рис. 2. Типовые перестроечные кривые выходной мощности и энергии в зависимости от длины волны. Накачка: 40 Вт, 2 МГц.

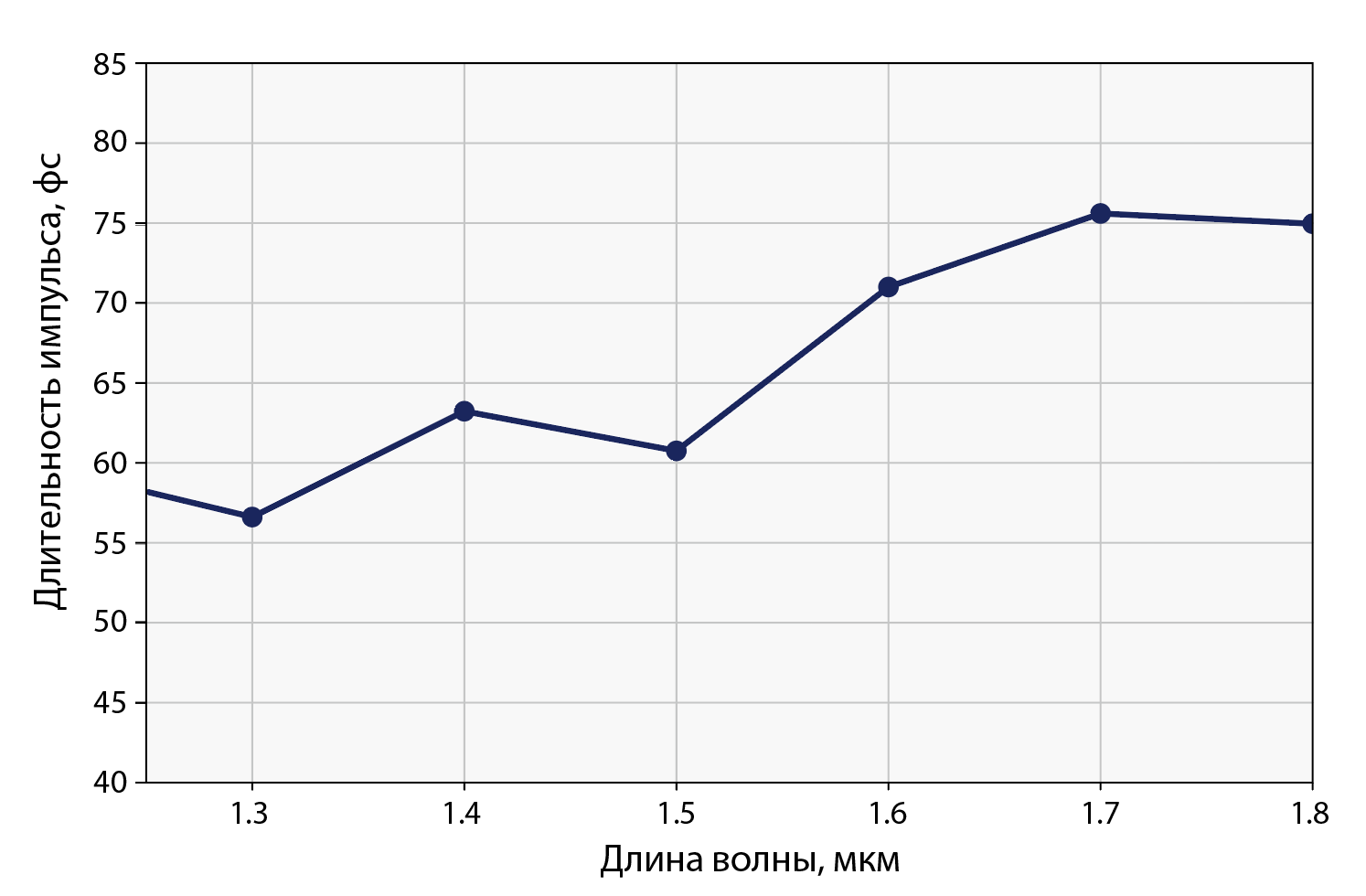

Рис. 3. Типовая длительность импульса
Рис. 4. Долговременная стабильность средней выходной мощности и энергии импульса, измеренные на 1700 нм в течение 10 ч.
Рис. 5. Типовой профиль пучка: диаметр ≈ 1.5 мм на 1300 нм
Габаритные размеры
Рис. 6. Габаритные размеры CRONUS-3P

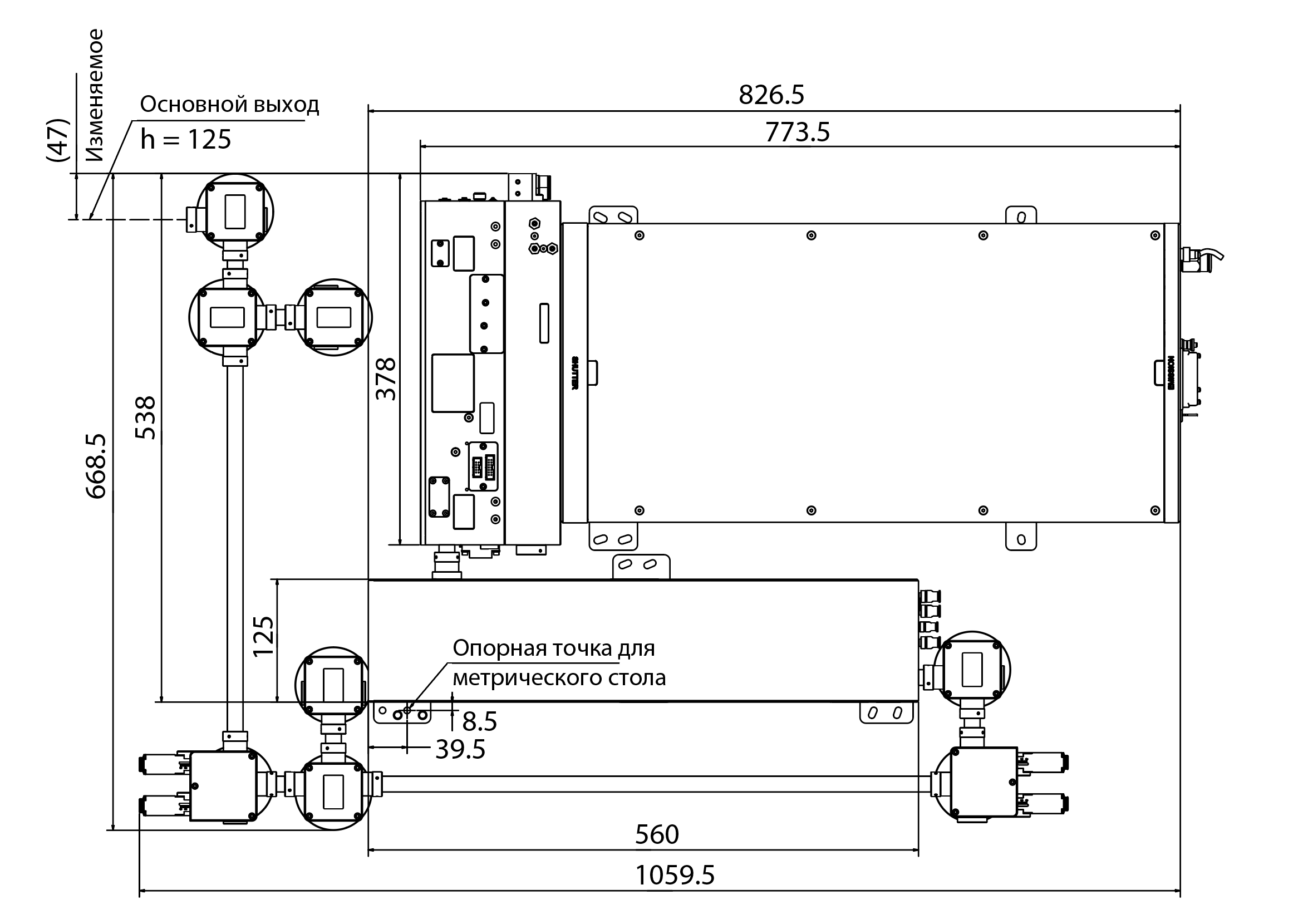

Рис. 7. Габаритные размеры CRONUS-3P с опциональным управлением лазерным пучком
