Оптический параметрический усилитель высокой энергии HЕ-Topas-Prime (Plus)

  • Энергия накачки: 5 – 60 мДж
  • Длительность импульсов накачки: 20 – 200 фс
  • Диапазон перестройки: 189 нм – 20 мкм
  • Длительность выходных импульсов: 30 – 150 фс
  • Макс. частота следования: 20 кГц
  • Самая высокая энергия накачки

Производитель Light Conversion

Основные параметры
  • Энергия накачки:
    5 – 60 мДж
  • Длительность импульсов накачки:
    20 – 200 фс
  • Диапазон перестройки:
    189 нм – 20 мкм
  • Длительность выходных импульсов:
    30 – 150 фс
  • Макс. частота следования:
    20 кГц
  • Самая высокая энергия накачки

Описание

HE-TOPAS-Prime представляет собой трехкаскадный фемтосекундный оптический параметрический усилитель белого света. По факту данная модель представляет собой  TOPAS-Prime с дополнительным каскадом усиления высокой энергии и низкой дисперсии, что позволяет использовать для накачки входное излучение с энергией до 60 мДж (или более для Ваших конкретных применений) и получать на выходе импульсы с возможно короткой длительностью.

Отличительные особенности

  • Энергия накачки до 60 мДж
  • Эффективность преобразования энергии 30 – 50%
  • Рабочий диапазон 189 нм – 20 мкм (контролируется программно)
  • Высокая стабильность выходного излучения во всем рабочем диапазоне
  • Возможность улучшения временных и пространственных свойств излучения с опцией FRESH pump при генерации суммарных частот (SFG)

Имеются две модели HE-TOPAS:

  • Стандартный HE-TOPAS-Prime с возможностью ввода излучения с энергией до 8 мДж длительностью 35 фс (до 20 мДж при длительности 100 фс)
  • HE-TOPAS-Prime-Plus с увеличенным порогом вводимой энергии до 18 мДж при длительности 35 фс (до 47 мДж при длительности 100 фс).

Ввод излучения с энергией до 60 мДж возможен при больших длительностях импульса (до 150 фс). Обе модели имеют опции для увеличения рабочего диапазона в интервале 189 нм – 20 мкм (HE-TOPAS-Prime) и 240 нм – 20 мкм (HE-TOPAS-Prime-Plus).

Также мы предлагаем модель HE-TOPAS-800-ps для накачки импульсами пикосекундной длительности. Обращайтесь за более подробной информацией.

Характеристики системы при длительности входного импульса 20 – 70 фс

Характеристики представлены для излучения накачки с энергией 1 мДж, длительностью 30 – 40 фс, на длине волны 800 нм, с частотой следования импульсов 1 кГц.

Требования к лазеру накачки:

Модель HE-TOPAS-Prime HE-TOPAS-Prime-Plus
Входная длина волны 770 – 830 нм
Длительность входных импульсов (FWHM) 20 фс 35 фс 70 фс 20 фс 35 фс 70 фс
Энергия импульсов накачки 2 – 5 мДж 2 – 8 мДж 2 – 15 мДж 5 – 11 мДж 8 – 18 мДж 15 – 35 мДж
Частота следования импульсов < 20 кГц1)
Максимальная мощность 40 Вт
Входная поляризация Горизонтальная
Спектральная ширина В 1.2 раза меньше предела преобразования
Стабильность энергии СКО < 1%
Стабильность длительности импульса < 1% от импульса к импульсу
Наклон фронта импульса < 10% от ширины импульса
Контраст импульса < 5% от выходной энергии
Качество пучка M2 < 1.3
Астигматизм пучка < 0.15
Пространственный профиль входного пучка гауссов – гипер гауссов
Модуляция интенсивности < 15%, без горячих областей
Точность наведения пучка < 10 мкрад
Отклонение пучка < 1.2 от дифракционного предела
Высота пучка 125 – 185 мм над оптическим столом
Диаметр пучка (1/e2) < 13.5 мм2) < 19 мм2)

1)Максимальная частота следования для опции DFG1 (NDFG1) (см. ниже) составляет 1 кГц.
2)Опционально можно заказать телескопическую систему для расширения пучка до 39 мм (69 мм по апертуре зеркал)

Характеристики HE-TOPAS-Prime и HE-TOPAS-Prime-Plus:

Рабочий диапазон (холостая + сигнальная волна) 1160 – 2600 нм
Энергия импульса (холостая  + сигнальная волна) > 1500 мкДж при пиковом значении
Длительность импульса 1…1.5 части от длительности импульса накачки в диапазоне 1160 – 1550 нм
2 части от длительности импульса накачки в диапазоне 1550 – 2600 нм
Поляризация Сигнальная волна (1160 – 1550 нм) – вертикальная
Холостая волна (1550 – 2600 нм) – горизонтальная
Стабильность энергии СКО < 3% в диапазоне 1160 – 1550 нм

Опции для расширения рабочего диапазона

VIS-UV-DUV опция:

Модель HE-NirUVis-(DUV) GE-NirUVis
Уровень управления от ПК Ручная смена смесителя длин волн
Рабочий диапазон 189 – 1160 нм 240 – 1160 нм
Корпус Монолитный блок
Количество выходных портов 4 выхода в зависимости от длины волны 6 выходов в зависимости от длины волны
Доступно для модели HE-TOPAS-Prime HE-TOPAS-Prime-Plus

VIS опция:
Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)

Модель HE-NirUVis-(DUV) GE-NirUVis
Рабочий диапазон SHS 580 – 800 нм
Энергия импульса > 240 мкДж при пиковом значении1)
Длительность импульса 1…1.5 части от длительности импульса накачки
Поляризация Вертикальная Горизонтальная
Рабочий диапазон SHI 800 – 1160 нм
Энергия импульса > 120 мкДж при пиковом значении2
Длительность импульса 1…1.5 части от длительности импульса накачки
Поляризация Вертикальная

1) > 200 мкДж при пиковом значении с опцией DUV (см. ниже)
2) > 95 мкДж при пиковом значении с опцией DUV (см. ниже)

Накачка + сигнальная волна (SFS) и накачка + холостая волна (SFI)

Модель HE-NirUVis-(DUV) GE-NirUVis
Опция FRESH pump Всегда Не доступна
Рабочий диапазон SFS 475 – 533 нм
Энергия импульса > 240 мкДж при пиковом значении
Рабочий диапазон SFI 533 – 600 нм
Энергия импульса > 180 мкДж при пиковом значении
Длительность импульса SFS и SFI 1…1.5 части от длительности импульса накачки
Поляризация Вертикальная

UV опция:
Вторая гармоника SHS (FHS) и вторая гармоника SHI (FHI)

Модель HE-NirUVis-(DUV) GE-NirUVis
Рабочий диапазон FHS 290 – 400 нм
Энергия импульса > 30 мкДж при пиковом значении1)
Длительность импульса 1.2…2 части от длительности импульса накачки
Поляризация Горизонтальная Вертикальная
Рабочий диапазон FHI 400 – 480 нм
Энергия импульса > 15 мкДж при пиковом значении2
Длительность импульса 1.2…2 части от длительности импульса накачки
Поляризация Горизонтальная

1) > 24 мкДж при пиковом значении с опцией DUV (см. ниже)
2) > 12 мкДж при пиковом значении с опцией DUV (см. ниже)

Вторая гармоника SFS  и вторая гармоника SFI

Модель HE-NirUVis-(DUV) GE-NirUVis
Рабочий диапазон для SFS 240 – 266 нм
Энергия импульса > 20 мкДж при пиковом значении1
Длительность импульса 1.2…2 части от длительности импульса накачки
Поляризация Горизонтальная
Рабочий диапазон для SFI 266 – 295 нм
Энергия импульса > 20 мкДж при пиковом значении1
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

1) > 12 мкДж при пиковом значении с опцией DUV (см. ниже)

DUV опция:
15% энергии накачки уходит в канал DUV и 15% энергии накачки уходит в канал FRESH pump

Модель HE-NirUVis-DUV
Накачка + вторая гармоника SFS 189 – 200 нм
Накачка + вторая гармоника SFI 200 – 215 нм
Накачка + FHS 215 – 240 нм
Энергия импульса > 10 мкДж при пиковом значении
Поляризация Вертикальная

DFG опция:
Коллинеарная DFG1 или неколлинеарная DFG1 (NDFG1)1)2)

Рабочий диапазон 2.6 – 9 мкм
Энергия импульса > 17 мкДж при 4 мкм
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

1)Максимальная частота следования импульсов 1 кГц. Ограниченный срок службы нелинейного кристалла: 1000 – 2000 часов
2)Не доступна с моделью HE-TOPAS-Prime-Plus

Неколлинеарная DFG1K (NDFG1K)

Рабочий диапазон 2.6 – 4.9 мкм
Энергия импульса > 17 мкДж при 4 мкм
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

Неколлинеарная DFG2 (NDFG2)3)

Рабочий диапазон 4 – 15 мкм
Энергия импульса > 10 мкДж при 4 мкм
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

3)Увеличено время изготовления для модели  HE-TOPAS-Prime-Plus

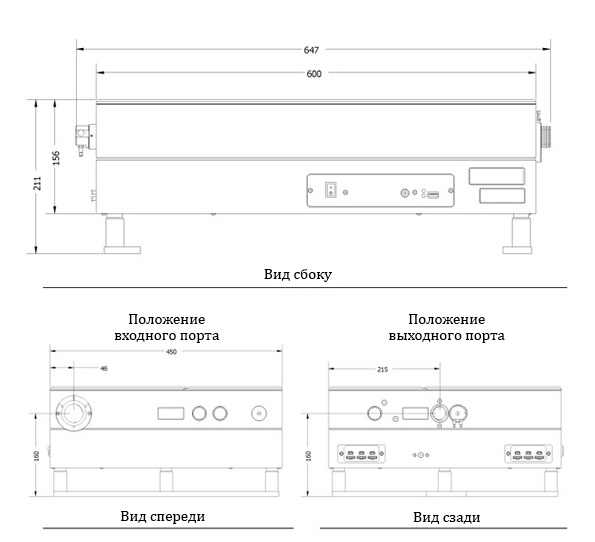

Габаритные размеры системы
