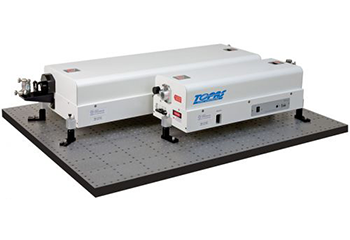

Оптический параметрический усилитель с узкой спектральной шириной линии SHBC-TOPAS-400-WL

  • Энергия накачки: 0.3 – 4 мДж
  • Длительность импульсов накачки: 20 – 200 фс
  • Диапазон перестройки: 240 нм – 10 мкм
  • Длительность выходных импульсов: 1 – 5 пс
  • Макс. частота следования: 20 кГц
  • Преобразование длительности импульса из фс в пс

Производитель Light Conversion

Основные параметры
  • Энергия накачки:
    0.3 – 4 мДж
  • Длительность импульсов накачки:
    20 – 200 фс
  • Диапазон перестройки:
    240 нм – 10 мкм
  • Длительность выходных импульсов:
    1 – 5 пс
  • Макс. частота следования:
    20 кГц
  • Преобразование длительности импульса из фс в пс

Описание

Узкополосный компрессор второй гармоники (SHBC) TOPAS-400-WL представляет собой нелинейное устройство, предназначенное для генерации импульсов с узкой шириной линии (3 – 20 см-1)с непрерывной перестройкой по длине волны при накачке фемтосекундными импульсами шириной 150 – 500 см-1.

Обычно данная система накачивается основной гармоникой фемтосекундного лазера на титан-сапфире и имеет рабочий диапазон 480 – 2400 нм. С помощью смесителей частоты опционально можно увеличить рабочий диапазон до 240 нм – 10 мкм.

Отличительные особенности

  • Сжатие фемтосекундных импульсов до ширины 20 см-1
  • Энергия накачки до 4 мДж
  • Рабочий диапазон 240 нм – 10 мкм (контролируется программно)
  • Высокая стабильность выходного излучения во всем рабочем диапазоне
  • Частотный селектор на основе дифракционной решетки для ограничения выходного излучения по спектральной ширине

Опции для расширения рабочего диапазона

UV опция:
При накачке SHBC излучением на длине волны 400 нм с энергией 500 мкДж

Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)

Рабочий диапазон SHS 240 – 400 нм
Энергия импульса > 20 мкДж при пиковом значении
Спектральная ширина линии < 20 см-1
Поляризация Горизонтальная
Рабочий диапазон SHI 400 – 480 нм
Энергия импульса > 15 мкДж при пиковом значении
Спектральная ширина линии < 20 см-1
Поляризация Вертикальная

DFG опция:
При накачке SHBC излучением на длине волны 400 нм с энергией 500 мкДж

Коллинеарная DFG1 и коллинеарная DFG2

Рабочий диапазон DFG1 2.4 – 5 мкм
Энергия импульса > 2 мкДж при пиковом значении (3 – 3.5 мкм)
Поляризация Вертикальная
Рабочий диапазон DFG2 4.7 – 10 мкм
Энергия импульса > 0.5 мкДж при 7 мкм
Поляризация Горизонтальная

Примечание 1: Длительность импульса накачки и длина волны излучения влияют на выходные характеристики систем. Вы можете узнать характеристики данных моделей по запросу, если длина волны излучения и/или длительность импульса отличаются от приведенных в таблицах.
Примечание 2: Выходная энергия системы TOPAS линейно масштабируется в диапазоне 0.5 – 2 мДж, что дает возможность подстроить и оптимизировать систему под конкретное излучение накачки (при изменении энергии накачки на ±10% от значения, при котором производилась наладка, необходимо повторная юстировка TOPAS для получения оптимальной производительности).

Технические характеристики

системы при длительности входного импульса 20 – 200 фс

Характеристики представлены для излучения накачки с энергией 0.5 мДж, длительностью 20 – 200 фс, на длине волны 800 нм, с частотой следования импульсов 1 кГц.

Требования к лазеру накачки:

Входная длина волны 770 – 830 нм
Длительность входных импульсов (FWHM) 20 – 200 фс
Энергия импульсов накачки 0.3 – 4 мДж
Частота следования импульсов < 20 кГц1)
Максимальная мощность 20 Вт
Входная поляризация Горизонтальная
Спектральная ширина В 1.2 раза меньше предела преобразования
Стабильность энергии СКО < 1%
Стабильность длительности импульса ≤ 1% от импульса к импульсу
Наклон фронта импульса < 10% от ширины импульса
Контраст импульса < 5% от выходной энергии
Качество пучка M2 < 1.3
Астигматизм пучка < 0.15
Пространственный профиль входного пучка гауссов – гипер гауссов
Модуляция интенсивности < 15%, без горячих областей
Точность наведения пучка < 10 мкрад
Отклонение пучка < 1.2 от дифракционного предела
Высота пучка 135 – 185 мм над оптическим столом
Диаметр пучка (1/e2) < 7 мм (опционально можно заказать телескопическую систему для расширения пучка до 7 – 28 мм)

1)Максимальная частота следования для опции DFG1 (NDFG1) (см. ниже) составляет 1 кГц.

Характеристики SHBC-400:

Рабочий диапазон 385 – 415 нм
Эффективность преобразования > 25% (20 – 70 фс), > 35% (70 – 200 фс)
Спектральная ширина линии < 10 см-1
Поляризация Горизонтальная
Стабильность энергии СКО < 3%

Характеристики TOPAS-400-WL:
При накачке SHBC излучением на длине волны 400 нм с энергией 500 мкДж

Рабочий диапазон (холостая + сигнальная волна) 480 – 2400 нм1)
Энергия импульса (холостая + сигнальная волна) > 100 мкДж при пиковом значении (эффективность преобразования > 20%)
Спектральная ширина линии < 20 см-1 в диапазонах 500 – 730 нм и 870 – 2400 нм
Поляризация Сигнальная волна (480 – 800 нм) – вертикальная
Холостая волна (800 – 2400 нм) – горизонтальная
Стабильность энергии СКО < 6% в диапазонах 500 – 700 нм и 900 – 2000 нм

1)В спектральном диапазоне 730 – 870 нм возможно преобразование на некоторых длинах волн.
