Твердотельный лазер с диодной накачкой

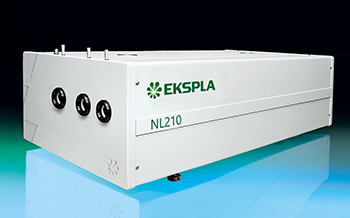

кГц DPSS лазеры высокой энергии с модуляцией добротности серии NL210

  • Высокая частота следования импульсов
  • Энергия импульса до 10 мДж на 1064 нм
  • Частота следования импульсов до 1 кГц
  • Профиль пучка близок к TEM00

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    30 мДж
  • Частота повторений:
    1 000 Гц
  • Длительность импульса:
    6 - 8 нс
  • Диодная накачка
  • Высокая энергия в импульсе при работе в килогерцовом диапазоне

Описание

Наносекундные лазеры серии NL210 с диодной накачкой и модуляцией добротности позволяют получать на выходе энергию до 10 мДж при частоте следования в 1000 Гц. Лазер разработан специально для получения импульсов высокой интенсивности и нацелен на такие области, как накачка ПГС (OPO), нелинейная спектроскопия, абляция материалов, микрообработка и пр.

За счет электро-оптической модуляции добротности задающий генератор может производить импульсы короткой длительности порядка 3 – 4 нс, а выходное излучение имеет однородный профиль пучка и низкую расходимость. Параметр M2 для данной серии имеет типовое значение около 3 – 4.

Для опциональной генерации высших гармоник (второй, третьей или четвертой) используются нелинейные LBO и/или BBO кристаллы с угловой подстройкой, установленные в специальные температурные держатели. Система оптического разделения гарантирует высокую спектральную чистоту излучения на гармониках, выводимых каждая в свой выходной порт.

Для удобства пользователя управление лазером может осуществляться как с помощью пульта дистанционного управления (ПДУ), так и через ПК. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках. Как аналог, управление может осуществляться через ПК (ОС Windows) с помощью стандартного ПО (входит в комплект поставки), поставляемого с драйверами LabView.

Отличительные особенности

  • Энергия в импульсе до 10 мДж на 1064 нм
  • Частота следования импульсов 1 кГц
  • Монолитный корпус
  • Внутренняя/внешняя синхронизация
  • Короткое время прогрева
  • Воздушное охлаждение
  • Опциональная генерация высших гармоник (532 нм, 355 нм, 266 нм)
  • Удаленный контроль через ПК с драйверами LabView
  • Пульт дистанционного управления (ПДУ)

Области применения

  • Лазерная спектроскопия
  • Накачка ПГС (OPO)
  • Дистанционное зондирование
  • Микрообработка
  • Абляция

Преимущества

  • Высокая энергия импульса и нс длительность гарантируют сильный нелинейный отклик
  • Гладкий профиль пучка с оптимальным значением M2 идеально подходит для накачки ПГС
  • Частота в 1 кГц позволяет проводить быструю обработку материалов и сбор данных
  • Воздушное охлаждение, простая технология DPSS накачки и экономичность гарантируют простоту работы, легкую установку и низкие затраты на содержание
  • Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы или OEM оборудование

Технические характеристики

Модель NL210
Основные характеристики 1)
Энергия импульса
1064 нм 10 мДж
532 нм 2) 5 мДж
355 нм 3) 3 мДж
266 нм 4) 1 мДж
Стабильность энергии от импульса к импульсу (СКО) 5)
1064 нм < 1.0%
532 нм 2) < 2.0%
355 нм 3) < 2.5%
266 нм 4) < 4.0%
Длительность импульса 6) 3 – 4 нс
Частота следования импульсов 1000 Гц
Пространственный профиль пучка Многомодовый
Эллиптичность 0.9 – 1.1 на 1064 нм
M2 < 4
Расходимость пучка 7) < 2 мрад
Стабильность наведения пучка (СКО) < 50 мкрад
Поляризация Линейная, > 95%
Типичный диаметр пучка 8) 2 мм
Джиттер по отношению к SYNC OUT (СКО) 9) < 0.5 нс
Джиттер по отношению к внешнему запуску (СКО) 10) < 0.5 нс
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 456 × 1031 × 260 мм
Габаритные размеры источника питания (Ш×Д×В) 520 × 400 × 290 мм
Длина соединительного кабеля 3 м
Требования по эксплуатации
Охлаждение 11) Встроенный чиллер
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм.

2)Опция NL210-SH. Выходные порты разнесены. Производительность лазера указана для второй гармоники; характеристики на других длинах волн могут отличаться от указанных в таблице.

3)Опция NL210-SH/TH. Выходные порты разнесены. Производительность лазера указана для третьей гармоники; характеристики на других длинах волн могут отличаться от указанных в таблице.

4)Опция NL210-SH/FH. Выходные порты разнесены. Производительность лазера указана для четвертой гармоники; характеристики на других длинах волн могут отличаться от указанных в таблице.

5)Усредненное значение, полученное по импульсам, регистрируемым в течение 30 секунд.

6)Значение по уровню FWHM.

7)Полный угол, измеренный по уровню 1/e2 на длине волны 1064 нм.

8)Измерен по уровню 1/eна длине волны 1064 нм.

9)Джиттер оптического импульса по отношению к синхроимпульсу SYNC OUT в режиме внутреннего запуска.

10)Джиттер оптического импульса по отношению к синхроимпульсу QSW IN в режиме внешнего запуска.

11)Воздушное охлаждение.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Типовой профиль пучка

Рис. 1. Типовой профиль пучка лазера NL210 в ближнем поле.

Габаритные размеры лазерной головки

Рис. 2. Габаритные размеры лазерной головки серии NL210 (в мм).
