DPSS лазер

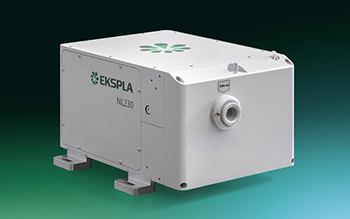

DPSS лазеры высокой энергии с модуляцией добротности серии NL230

  • Компактные лазеры высокой энергии
  • Энергия импульса до 190 мДж на 1064 нм
  • Частота следования импульсов до 100 Гц
  • Длительность импульса 2 – 4 нс

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    190 мДж
  • Частота повторений:
    100 Гц
  • Длительность импульса:
    3 - 7 нс
  • Диодная накачка
  • Большой выбор модулей гармоник и аттенюаторов

Описание

Наносекундные лазеры серии NL230 с диодной накачкой и модуляцией добротности позволяют получать на выходе энергию до 150 мДж при частоте следования в 100 Гц и до 190 мДж при частоте следования в 50 Гц. Диодная накачка позволяет работать на лазере без дополнительного обслуживания в течение длительного периода времени (более 3 лет при 8-часовом рабочем дне). Типовой срок службы диода накачки составляет > 1 млрд. вспышек.

Лазер разработан специально для получения импульсов высокой интенсивности и нацелен на такие области, как накачка ПГС (OPO), LIBS, абляция материалов, дистанционное зондирование и пр. За счет электро-оптической модуляции добротности задающий генератор может производить импульсы короткой длительности порядка 2 – 4 нс, а уникальный дизайн оптического резонатора с переменным отражением выходного зеркала позволяет получить низкую расходимость.

Охлаждение лазера осуществляется с помощью воздухоохлаждаемого чиллера с закрытым контуром, что избавляет от необходимости использования внешней охлаждающей жидкости и сокращает затраты при эксплуатации.

Для опциональной генерации высших гармоник (второй и третьей) используются нелинейные кристаллы с угловой подстройкой, установленные в специальные температурные держатели. Система оптического разделения гарантирует высокую спектральную чистоту излучения на гармониках, выводимых каждая в свой выходной порт.

Для удобства пользователя управление лазером может осуществляться как с помощью пульта дистанционного управления (ПДУ), так и через ПК. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках. Как аналог, управление может осуществляться через ПК (ОС Windows) с помощью стандартного ПО (входит в комплект поставки), поставляемого с драйверами LabView.

Отличительные особенности

  • Диодная накачка
  • Прочный герметичный корпус резонатора
  • Энергия в импульсе до 190 мДж на 1064 нм
  • Частота следования импульсов до 100 Гц
  • Короткая длительность импульса 2 – 4 нс
  • Переменное отражение выходного зеркала для получения низкой расходимости
  • Низкий уровень шума
  • Удаленный контроль через ПДУ и/или ПК с драйверами LabView
  • Опциональная генерация высших гармоник (532 нм, 355 нм)

Области применения

  • LIBS (спектроскопия возбуждения лазерным пробоем)
  • Абляция материалов
  • Накачка ПГС (OPO)
  • Дистанционное зондирование
  • LIDAR
  • Масс-спектроскопия
  • LIF (лазерноиндуцированная флуоресценция)

Преимущества

  • Короткая длительность импульса обеспечивает хорошее взаимодействие излучения с материалом, что идеально подходит для LIBS
  • Пользовательский выбор длины волны – полезное качество для применений, требующих наличие различных длин волн, например, абляция материалов и LIBS
  • Прочный монолитный дизайн позволяет использование при агрессивных условиях
  • Диодная накачка обеспечивает тихую работу
  • Широкий выбор интерфейсов (USB, RS232, LAN, Wi-Fi) гарантирует простоту управления и интеграции в лабораторные системы или OEM оборудование

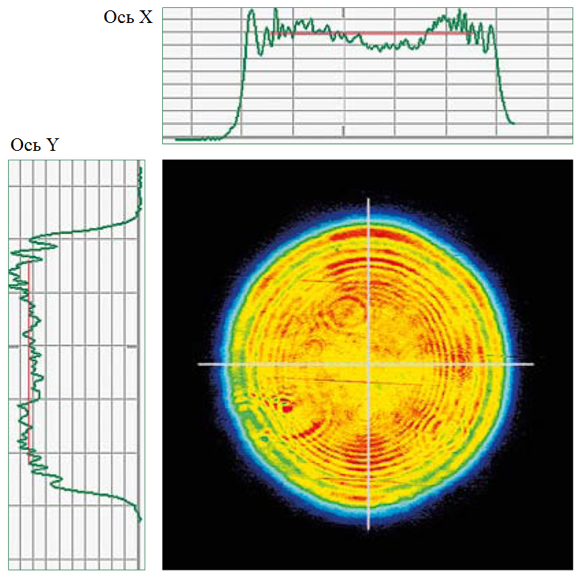

Типовой профиль пучка лазера в ближнем поле

Рис. 1. Типовой профиль пучка лазера серии NL230 в ближнем поле.

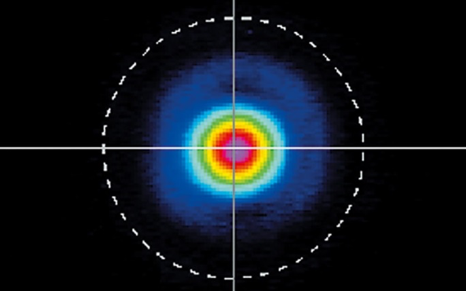

Типовой профиль пучка лазера в дальнем поле

Рис. 2. Типовой профиль пучка лазера серии NL230 в дальнем поле.

Данные об измерении волнового фронта

Рис. 3. Данные об измерении волнового фронта импульса лазера серии NL230.

Типовые габаритные размеры лазерной головки

Рис. 4. Типовые габаритные размеры лазерной головки серии NL230 (в мм).

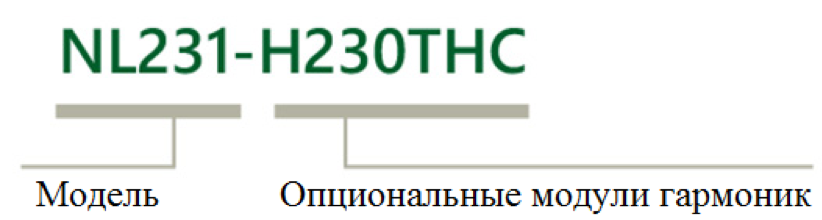

Информация для заказа

Характеристики

Модель NL231-50 NL231-100
Основные характеристики 1)
Энергия импульса (не менее) 2)
1064 нм 190 мДж 150 мДж
532 нм 3) 110 мДж 90 мДж
355 нм 4) 55 мДж 40 мДж
Стабильность энергии от импульса к импульсу (СКО) 5)
1064 нм < 1.0%
532 нм < 2.5%
355 нм < 3.5%
Частота следования импульсов 50 Гц 100 Гц
Долговременное смещение мощности 6) < ± 1%
Длительность импульса 7) 2 – 4 нс
Спектральная ширина линии < 1 см-1 на 1064 нм
Пространственный профиль пучка 8) Плоская вершина в ближнем поле и близок к гауссоиде в дальнем поле
Расходимость пучка 9) < 0.8 мрад
Стабильность наведения пучка (СКО) 10) ≤ 60 мкрад
Поляризация Линейная, > 95% на 1064 нм
Типичный диаметр пучка 11) 5 мм
Джиттер оптического импульса
В режиме внутренней синхронизации 12) СКО < 0.5 нс
В режиме внешней синхронизации 13) СКО < 0.5 нс
Задержка синхроимпульса SYNC OUT -100 мкс … 100 мс
Типовое время прогрева 5 мин
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 251 × 291 × 167 мм ± 3 мм
Габаритные размеры источника питания (Ш×Д×В)
Настольное типоисполнение 471 × 391 × 147 мм ± 3 мм
19-ти дюймовая стойка 483 × 355 × 133 мм ± 3 мм
Внешний чиллер (если применимо) Уточняйте
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Охлаждение (воздушное) 14) Внешний чиллер
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм.

2)Выходные порты разнесены. Уточняйте характеристики для более высокой энергии (до 350 мДж на 50 Гц, 250 мДж на 100 Гц).

3)Опция H230SHC или H230STHC.

4)Опция H230THC или H230STHC.

5)Усредненное значение, полученное по импульсам, регистрируемым в течение 30 секунд.

6)Измерено в течение 8 часов после 20-минутного прогрева при изменении температуры окружающей среды не более чем на ± 2°C

7)Значение по уровню FWHM.

8)В ближнем поле (вблизи выходного порта) соответствие плоской вершине составляет > 80%.

9)Полный угол, измеренный по уровню 1/e2.

10)Стабильность наведения пучка оценивается как перемещение центроида пучка в фокальной плоскости фокусирующего элемента.

11)Измерен по уровню 1/e2 на длине волны 1064 нм.

12)По отношению к синхроимпульсу SYNC OUT.

13)По отношению к синхроимпульсу QSW IN.

14)Помещение должно быть оснащено системой кондиционирования.

Примечание: Лазерная система и внешние модули (при наличии) должны быть размещены в таком месте, чтобы избегать попадания на них пыли и аэрозолей. Рекомендуется работать с лазером в помещении с системой кондиционирования, причем воздушные потоки от кондиционера не должны попадать на лазерную систему. Лазер должен быть закреплен на прочном оптическом столе с возможностью бокового доступа. Источники сильных вибраций должны быть изолированы (например, с помощью систем виброизоляции).

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
