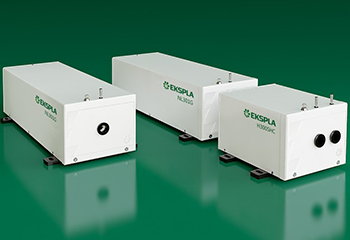

Nd:YAG-лазеры с электрооптическим модулятором добротности серии NL300

  • Компактные нс лазеры высокой энергии
  • Энергия импульса: 1200 мДж
  • Генерация гармоник: 213 нм
  • Моторизированные аттенюаторы
  • Частота следования импульсов: 5 – 20 Гц

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    1200 мДж
  • Генерация гармоник:
    до 213 нм
  • Частота следования импульсов:
    5 – 20 Гц
  • Моторизированные аттенюаторы

Отличительные особенности

Nd:YAG-лазер с электрооптическим модулятором добротности серии NL300 обеспечивает до 1200 мДж в импульсе на длине волны 1064 нм. Доступен широкий спектр модулей генераторов гармоник(до 5-й гармоники (213 нм)). Наносекундные лазеры серии NL300 являются отличным выбором для многих приложений, в том числе для лазерной абляции и маркировки, накачки OPO и других важных задач.

  • Прочный герметичный лазерный резонатор
  • Выходная энергия до 1200 мДж в импульсе
  • СКО энергии импульсов менее 1%
  • Частота следования импульсов 5-20 Гц
  • Длительность импульса 3-6 нс
  • Термо стабилизированные модули второй, третьей, четвертой и пятой гармоник генератора
  • Дополнительные аттенюаторы для основной длины волны и/или гармоник
  • Варианты охлаждения: вода-вода или вода-воздух
  • Замена лампы накачки без разъюстировки резонатора
  • Дистанционное управление с помощью пульта ДУ и / или через порт RS232/USB и драйверов LabVIEW™

Сферы применения

  • Накачка ПГС, накачка титан-сапфировых лазеров и лазеров на красителях
  • Обработка материалов
  • Лазерная спектроскопия
  • Дистанционное зондирование

Серия наносекундных Nd:YAG лазеров NL300 с электро-оптическим модулятором добротности имеет на выходе высокоэнергетичные импульсы длительностью 3-6 нс. Частота следования импульсов может быть выбрана в диапазоне 5 - 20 Гц.

Модели NL30xHT предназначены для максимального снятия энергии с активного элемента. До 1200 мДж энергии импульса может быть получено на частоте повторения импульсов 5 Гц.

Генераторы гармоник могут быть объединены с аттенюаторами, позволяющими осуществлять плавную регулировку выходной энергии без изменения других параметров лазера, таких как длительность импульса, стабильность от импульса к импульсу, расхождение или профиль пучка.

Компактная лазерная головка имеет длину около 480 мм и может быть установлена в труднодоступных местах. Источник питания имеет размеры опорной поверхности 330 × 490 мм. Легкий доступ к емкости для воды с обратной стороны блока питания позволяет легко осуществлять обслуживание лазера. Замена лампы не требует извлечения квантрона из лазерного резонатора, что не приводит к возможным разъюстировкам.

Блок питания может иметь теплообменник вода-вода или вода-воздух. Последняя опция позволяет работать лазеру без использования для охлаждения водопроводной воды. Для удобства клиентов лазером можно управлять через интерфейс RS232 или USB порт с помощью LabView драйверов (в комплекте), а также с помощью удобного пульта управления. Оба варианта позволяют легко управлять лазерной установкой.

Опции для генераторов гармоник и аттенюаторов

1. Для генерации только 2-ой гармоники: H300SCH модуль.

2. Для генерации 2-ой и 3-ей гармоник:

  • H300SH + H300S + H300THC модули – для вывода второй и третьей гармоник
  • H300STH + H300ST модули – наиболее экономически выгодное решение, не требующее замены модулей при переключении со второй гармоники (532 нм) на третью гармонику (355 нм) и наоборот. Однако значения характеристик для длины волны 532 нм будут на 15 % меньше, чем указано в общей таблице, поскольку на оптическом пути луча появляются новые компоненты.

3. Для генерации 2-ой и 4-ой гармоник: H300SH + H300S + H300FHC модули.

4. Для генерации всех 4-ех гармоник:

  • H300STH + H300ST + H300FHC модули – наиболее экономически выгодное решение. Значения характеристик для длин волн 532 нм и 266 нм будут на 15 % меньше, чем указано в общей таблице.
  • H300SH + H300S + H300THC + H300FHC модули – немного более дорогое решение со значениями выходных параметров, указанных в общей таблице.

5. Для генерации всех пяти гармоник: модули,описанные в пункте 4 плюс модуль H300FiHC.
6. Аттенюаторы для всех длин волн: H300SH +H300A2 + H300TH + H300A3 + H300A4 модули.

Модуль Описание Выходные порты Характеристики выходной энергии импульса Размеры Ш × Д × В, мм Возможность расширения Замечания
H300SH Генератор второй гармоники Порт 1: 1064 нм и 532 нм Не доступно 154×160×128 Да
H300S Делитель пучка для 532 нм Порт 1: 532 нм
Порт 2: остаточное на 1064 нм
См. характеристики NL300 для 532 нм 154×160×128 Нет Должен использоваться вместе с H300SH
H300SHC Генератор второй гармоники с делителем пучка для 532 нм Порт 1: 532 нм
Порт 2: остаточное на 1064 нм
См. характеристики NL300 для 532 нм 154×210×128 Нет
H300TH Генератор третьей гармоники Порт 1: 1064 нм, 532 нм и 355 нм Не доступно 154×160×128 Да Должен использоваться вместе с H300SH
H300THC Генератор третьей гармоники с делителем пучка для 355 нм Порт 1: 355 нм
Порт 2: остаточное на 1064 нм и 532 нм
См. характеристики NL300 для 355 нм 154×210×128 Нет Должен использоваться вместе с H300SH
H300STH Генератор второй и третьей гармоник Порт 1: 1064 нм, 532 нм и 355 нм Не доступно 154×210×128 Да
H300ST Делитель пучка для 355 нм Порт 1: 355 нм
Порт 2: остаточное на 532 нм
См. характеристики NL300 для 355 нм 154×160×128 Нет Рекомендуется использовать вместе с H300STH
H300FHC Генератор четвертой гармоники с делителем пучка для 266 нм Порт 1: 266 нм
Порт 2: остаточное на 532 нм
См. характеристики NL300 для 266 нм 154×290×128 Нет Должен использоваться вместе с H300SH
H300FiHC Генератор пятой гармоники с делителем пучка для 213 нм Порт 1: 216 нм
Порт 2: остаточное на 1064 нм, 532 нм и 266 нм
См. характеристики NL300 для 213 нм 154×350×128 Нет
H300A1 Аттенюатор для пучка на 1064 нм Порт 1: 1064 нм Пропускание в диапазоне 5 – 90% на 1064 нм 154×210×128 Нет
H300A2 Аттенюатор и делитель пучка для 532 нм Порт 1: 532 нм
Порт 2: остаточное на 532 нм
Пропускание в диапазоне 5 – 90% на 532 нм 154×210×128 Нет Должен использоваться вместе с H300SH
H300A3 Аттенюатор и делитель пучка для 355 нм Порт 1: 355 нм
Порт 2: остаточное на 355 нм
Пропускание в диапазоне 5 – 90% на 355 нм 154×210×128 Нет Должен использоваться вместе с H300TH или H300STH
H300A4 Генератор четвертой гармоники, делитель пучка и аттенюатор для пучка на 266 нм Порт 1: 266 нм
Порт 2: остаточное на 266 нм
Пропускание в диапазоне 5 – 90% на 266 нм 154×350×128 Нет Должен использоваться вместе с H300SH

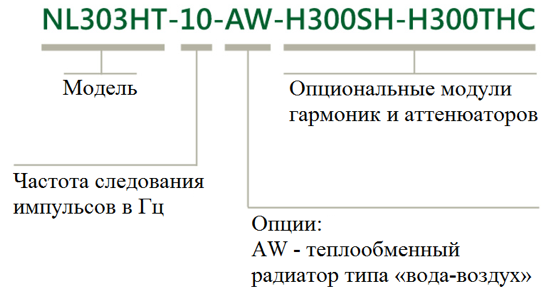

–AW – опция воздушного охлаждения источника питания. При выборе данной опции стоит учитывать, что в помещении с лазером должен быть установлен кондиционер, способный стабильно поддерживать комнатную температуру.

Опции генераторов гармоник – расширенный выбор генераторов вплоть до получения 5-ой гармоники

Опции аттенюаторов – позволяют плавно изменять значение энергии в импульсе; при этом остальные лазерные характеристики (длительность импульса, джиттер, стабильность энергии от импульса к импульсу, отклонение пучка и его профиль) остаются без изменений.

Технические характеристики

Модель NL303HT NL305HT
Основные параметры 1)
Частота следования импульсов 10 Гц 20 Гц 5 Гц 10 Гц
Энергия импульса
при длине волны 1064 нм 800 мДж 700 мДж 1200 мДж 1100 мДж
при длине волны 532 нм 2) 380 мДж 320 мДж 700 мДж 500 мДж
при длине волны 355 нм 3) 250 мДж 210 мДж 450 мДж 320 мДж
при длине волны 266 нм 4) 80 мДж 60 мДж 120 мДж 100 мДж
при длине волны 213 нм 5) 13 мДж 10 мДж 25 мДж 20 мДж
Стабильность энергии импульса (СКО) 6)
при длине волны 1064 нм 1%
при длине волны 532 нм 1.5%
при длине волны 355 нм 3%
при длине волны 266 нм 3.5%
при длине волны 213 нм 6%
Долговременное смещение энергии 7) ± 2%
Длительность импульса 8) 3 – 6 нс
Поляризация Вертикальная, >90% Вертикальная, >65%
Джиттер оптического импульса 9) СКО < 0.5 нс
Спектральная ширина линии < 1 см-1
Профиль луча 10) «Плоская вершина» в ближнем поле и гауссово распределение в дальнем поле
Типичный диаметр луча 11) ≈ 8 мм ≈ 10 мм
Расхождение луча 12) < 0.6 мрад
Точность наведения луча 13) СКО 50 мкрад
Высота луча 68 мм
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 14) 154 × 475 × 128 мм
Габаритные размеры источника питания/ охлаждения (Ш×Д×В) 330 × 490 × 585 мм
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Потребление воды (макс. 20°C) 15) < 8 л/мин < 12 л/мин < 6 л/мин < 10 л/мин
Рабочая температура 15 – 30°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 16), 17) 208 – 240 В, перем. ток, однофазное, 50/60 Гц
Энергопотребление 18) < 1 кВА < 1.5 кВА < 1 кВА < 1.5 кВА

1) В виду дальнейшей модернизации все характеристики могут быть изменены без предварительного уведомления. Параметры, отмеченные как типовые – не являются характеристиками: они отображают производительность и будут варьироваться для каждой новой изготавливаемой единицы оборудования. Если не указано иное, все характеристики измерены на длине волны 1064 нм.

2) С модулями генераторов гармоник H300SH, H300S или H300SHC. См. руководство по выбору генераторов гармоник для более подробной информации.

3) С модулями генераторов гармоник H300THC, H300STH и H300ST. См. руководство по выбору генераторов гармоник для более подробной информации.

4) С модулями генераторов гармоник H300SH и H400FHC. См. руководство по выбору генераторов гармоник для более подробной информации.

5) С модулем генератора гармоник H300FiHC. См. руководство по выбору генераторов гармоник для более подробной информации.

6) Усреднение по импульсам, регистрируемым в течение 30 секундного интервала.

7) Значение, измеренное в течение 8 часов работы после 20 минутного прогрева при изменении температуры внешней окружающей среды не более чем на ± 2 °C.

8) Измерено по уровню FWHW.

9) Относительно импульса SYNC OUT.

10) В ближнем поле (у выходного окна) соответствие плоской вершине >70%.

11) Диаметр луча, измеренный на длине волны 1064 нм и по уровню 1/e2.

12) Полный угол, измеренный по уровню 1/e2.

13) Точность наведения луча определяется как перемещение центроида луча в фокальной плоскости фокусирующего элемента.

14) См. руководство по выбору генераторов гармоник для получения информации об их размерах.

15) Для версии с водяным охлаждением. Для воздушного охлаждения не требуется водопроводная вода.

16) При заказе должно быть указано напряжение питания сети.

17) Доступна функция питания с параметрами 110 В, переменный ток. Просьба уточнять при заказе.

18) Требуемый уровень тока можно вычислить, поделив потребляемую мощность на напряжения питания в сети.

Рис. 1. Габаритные размеры лазерной системы серии NL300
