Наносекундные ND YAG лазеры для PIV (измерения скорости потока частиц)

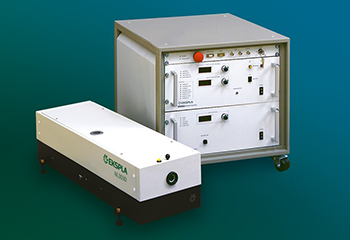

Наносекундные Nd:YAG-лазеры серии NL300D с модулятором добротности со сдвоенными импульсами для PIV (измерение скорости потока частиц)

  • Длина волны: 1064 нм
  • Энергия импульса: 2 х 720 мДж
  • Частота повторений: 20 Гц
  • Длительность импульса: 3 - 6 нс
  • Импульсная ламповая накачка
  • Двухимпульсный лазер с модуляцией добротности

Производитель EKSPLA

Описание
Характеристики
Материалы
Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    2 х 720 мДж
  • Частота повторений:
    20 Гц
  • Длительность импульса:
    3 - 6 нс
  • Импульсная ламповая накачка
  • Двухимпульсный лазер с модуляцией добротности

Отличительные особенности

Стабильные значения выходных характеристик, интеллектуальный запуск и легкость в эксплуатации делают данный лазер идеальным выбором для применений в области PIV.

  • Двухимпульсное излучение на длинах волн 1064 нм, 532 нм, 355 нм и 266 нм
  • Прочная конструкция позволяет с легкостью переключаться между цветами
  • Контролирующая электроника позволяет работать как с внешним, так и с внутренним запуском
  • Задержка между двумя импульсами может регулироваться в диапазоне от 30 нс до 7.5 мс
  • Одномодульный источник питания
  • Возможность управления лазером как через ПК (RS232), так и через пульт дистанционного управления
  • В наличии имеются драйверы LabViewTM
  • Один выход для 532 нм, 355 нм, 266 нм
  • Отдельный выход для 1064 нм
  • Интеллектуальный запуск:

-Внутренняя/внешняя синхронизация
-Независимый запуск каждого лазера
-Запуск одиночный/сдвоенным импульсом

Опциональные модели со сдвоенными УФ импульсами (355 нм) позволяют осуществлять накачку оптических параметрических генераторов со сдвоенными импульсами. Удобство управления достигается за счет запуска в различных режимах и регулируемой задержки подачи импульсов.

Простая и надежная конструкция позволяет использовать модели данной серии для решения обычных задач, а также для исследований в новых сферах. Высокая стабильность энергии импульса и отличное качество луча делают лазеры компании Ekspla идеальным вариантом для решения тех задач, где требуется высокая точность и особые рабочие характеристики.

Компактные блоки питания и охлаждения могут удобно располагаться под столом, экономя место в лаборатории. Для удобства пользователя управление лазером может осуществляться как через интерфейс ПК типа RS232 с использованием драйверов LabView (включены в комплект поставки), так и с удобного дистанционного клавишного пульта управления. Оба эти варианта обеспечивают легкость управления настройками лазера.

Технические характеристики

Модель1) NL301D NL303D
Энергия в импульсе
1064 нм 2 × 400 мДж 2 × 720 мДж
532 нм 2 × 180 мДж 2 × 340 мДж
355 нм 2 × 100 мДж 2 × 190 мДж
266 нм 2 × 40 мДж 2 × 90 мДж
Стабильность энергии от импульса к импульсу
1064 нм < 1.0 %
532 нм < 1.5 %
355 нм < 3.0 %
266 нм < 3.5 %
Частота следования импульсов2) 10/20 Гц
Длительность импульса3) 3 – 6 нс
Задержка между импульсами4) 30 нс – 7.5 мс
Долговременное смещение энергии (СКО) ± 2 % на длине волны 1064 нм
Отклонение пучка5) < 0.5 мрад
Джиттер оптического импульса (СКО) ≤ 0.5 нс
Способность фокусировки < 2×, дифракционное качество на 1064 нм
Стабильность пучка ± 50 мкрад на длине волны 266 нм
Спектральная ширина линии < 1.4 см-1 на длине волны 532 нм
Профиль пучка Плоская вершина в ближнем поле, гауссово распределение в дальнем поле
Диаметр пучка6) 6 мм 8 мм
Поляризация Горизонтальная, ˃ 90 % на 1064 нм

1) Характеристики могут быть изменены без предварительного уведомления.
2) Доступно типоисполнение с частотой 20 Гц. Пожалуйста, обращайтесь за более подробными характеристиками к производителю.
3) Полная ширина на полувысоте на длине волны 1064 нм.
4) Изменяется с шагом 125 нс. Доступна регулировка.
5) Полный угол по уровню полная ширина на полувысоте.
6) Полный угол в точке 1/e2.

Физические характеристики

Модель NL301D NL303D
Размеры лазерной головки (Ш x Д x В), мм 446×1022×205
Размеры источника питания / чиллера (Ш x Д x В), мм 555×600×460 555×600×660
Длина разрывного кабеля, м 2,5

Требования к рабочим характеристикам

Модель NL301D NL303D
Расход воды (макс. 20 °C), л/мин <10 <10
Температура внутри помещения, °C 18-27
Относительная влажность (без конденсации), % 5-80 (не конденсированный)
Требования к питанию 208 – 230 В, переменный ток, однофазное, 60 Гц
Мощность, кВА < 3 кВА × 2 = 5 кВА
