Опции для генераторов гармоник и аттенюаторов

Описание

Для наносекундных лазеров серии NL300 с модуляцией добротности предусмотрены опции простой конвертации излучения с основной длины волны в гармоники высших порядков, а также ослабления излучения с помощью аттенюаторов. Доступен широкий выбор моделей в зависимости от Вашей задачи. Представленная ниже информация поможет выбрать необходимую конфигурацию для получения нужной гармоники с оптимальной производительностью.

Внешние генераторы гармоник

Наши генераторы гармоник представляют собой отдельно стоящие компактные внешние модули, которые могут быть сконфигурированы на выходе после основной лазерной головки для получения требуемой длины волны. Типовой генератор гармоник обычно включает в свой состав нелинейный кристалл в паре с дихроическими зеркалами для разделения основной длины волны и генерируемой гармоники. Нелинейные кристаллы установлены в специальных температурных держателях для поддержания на них повышенной температуры (ввиду высокой гигроскопичности). Два и более модуля могут быть установлены друг за другом для получения более коротких длин волн: установка дополнительного модуля после генератора второй гармоники позволяет также получить излучение на третьей и четвертой гармониках.

Следует учитывать, установка одного модуля перед другим возможна только в том случае, когда первый модуль имеет только один выходной порт. Например, к модулю H300SH возможно установить модуль H300S для разделения излучения на разных длинах волн или модуль H300FHC для получения излучения четвертой гармоники (см. детальное описание ниже). После модуля с двумя выходными портами (например, H300SHC) другой модуль установлен быть не может.

Отличительные особенности

  • Компактный дизайн
  • Температурная стабилизация нелинейных кристаллов
  • Встроенные дихроические зеркала
  • Просветляющее покрытие на кристаллах
  • Возможность механической подстройки угла фазового синхронизма
  • Высокая эффективность преобразования
  • Широкий выбор конфигураций

Внешние аттенюаторы

В лазерах серии NL300 предусмотрено несколько способов изменения выходной энергии импульса. Самым простым способом является изменение временных параметров открытия электро-оптического затвора по отношению к световому импульсу лампы накачки – данная функция является стандартной для всех лазеров серии NL300. Однако данный способ приводит к изменению и других выходных параметров лазерного излучения: уменьшение энергии импульса приводит к увеличению длительности импульса, ухудшению стабильности энергии от импульса к импульсу, а также к потенциальному изменению  пространственного профиля пучка. Для применений, требующих тонкой подстройки выходной энергии и сохранения остальных параметров, мы предлагаем внешние аттенюаторы серии H300A×.

Отличительные особенности

  • Компактный дизайн
  • Доступно моторизированное типоисполнение
  • Тонкая подстройка выходной энергии импульса

Выбор правильной конфигурации

Ниже представлены оптимальные варианты конфигурации внешних генераторов гармоник и аттенюаторов для получения излучения на различных длинах волн:

  • Только вторая гармоника (532 нм): модуль H300SHC
  • Вторая + третья гармоники (532 нм + 355 нм):
  • модули H300SH + H300S + H300THC – для получения энергий импульса на соответствующих длинах волн, указанных в таблице с характеристиками

модули H300STH + H300ST – экономически эффективное решение, не требующее перестановки модулей для получения излучения с 532 нм на 355 нм и наоборот. Энергетические характеристики на длине волны 532 нм будут на 15% ниже по сравнению со значениями, указанными в таблице с характеристиками

  • Вторая + четвертая гармоники (532 нм + 266 нм): модули H300SH + H300S + H300FHC
  • Вторая + третья + четвертая гармоники (532 нм + 355 нм + 266 нм):

модули H300STH + H300ST + H300FHC – экономически эффективное решение. Энергетические характеристики на длинах волн 532 нм и 266 нм будут на 15% ниже по сравнению со значениями, указанными в таблице с характеристиками

модули H300SH + H300S + H300THC + H300FHC – более дорогое решение для получения энергий импульса на соответствующих длинах волн, указанных в таблице с характеристиками

  • Все гармоники, включая пятую (532 нм + 355 нм + 266 нм + 213 нм): модули, указанные в п.4 плюс дополнительный модуль H300FiHC
  • Ослабление излучения на всех длинах волн до четвертой гармоники: модули H300SH + H300A2 + H300TH + H300A3 + H300A4

Руководство по выбору генераторов гармоник и аттенюаторов

Модуль Описание Выходные порты Выходная энергия импульса Габаритные размеры Ш×Д×В, мм Возможность расширения Примечание
H300SH Генерация второй гармоники Порт 1: 1064 нм, 532 нм 154 × 160 × 128 мм Да
H300S Разделение излучения на 532 нм Порт 1: 532 нм
Порт 2: 1064 нм (остаточное)
см. хар-ки для 532 нм 154 × 160 × 128 мм Нет Должен использоваться с H300SH
H300SHC Генерация второй гармоники + разделение излучения на 532 нм Порт 1: 532 нм
Порт 2: 1064 нм (остаточное)
см. хар-ки для 532 нм 154 × 210 × 128 мм Нет
H300TH Генерация третьей гармоники Порт 1: 1064 нм, 532 нм, 355 нм 154 × 160 × 128 мм Да Должен использоваться с H300SH
H300THC Генерация третьей гармоники + разделение излучения на 355 нм Порт 1: 355 нм
Порт 2: 1064 нм, 532 нм (остаточное)
см. хар-ки для 355 нм 154 × 210 × 128 мм Нет Должен использоваться с H300SH
H300STH Генерация второй и третьей гармоник Порт 1: 1064 нм, 532 нм, 355 нм 154 × 210 × 128 мм Да
H300ST Разделение излучения на 355 нм Порт 1: 355 нм
Порт 2: 532 нм (остаточное)
см. хар-ки для 355 нм 154 × 160 × 128 мм Нет Рекомендуется использовать с H300STH
H300FHC Генерация четвертой гармоники + разделение излучения на 266 нм Порт 1: 266 нм
Порт 2: 532 нм (остаточное)
см. хар-ки для 266 нм 154 × 290 × 128 мм Нет Должен использоваться с H300SH
H300FiHC Генерация пятой гармоники + разделение излучения на 213 нм Порт 1: 266 нм
Порт 2: 1064 нм, 532 нм, 355 нм (остаточное)
см. хар-ки для 213 нм 154 × 350 × 128 мм Нет
H300A1 Ослабление излучения на 1064 нм Порт 1: 1064 нм Пропускание 5-90% на 1064 нм 154 × 210 × 128 мм Нет
H300A2 Ослабление излучения на 532 нм + разделение излучения на 532 нм Порт 1: 532 нм
Порт 2: 532 нм (остаточное)
Пропускание 5-90% на 532 нм 154 × 210 × 128 мм Нет Должен использоваться с H300SH
H300A3 Ослабление излучения на 355 нм + разделение излучения на 355 нм Порт 1: 355 нм
Порт 2: 355 нм (остаточное)
Пропускание 5-90% на 355 нм 154 × 210 × 128 мм Нет Должен использоваться с H300TH или H300STH
H300A4 Генерация четвертой гармоники +
ослабление излучения на 266 нм + разделение излучения на 266 нм
Порт 1: 266 нм
Порт 2: 266 нм (остаточное)
Пропускание 5-90% на 266 нм 154 × 350 × 128 мм Нет Должен использоваться с H300SH

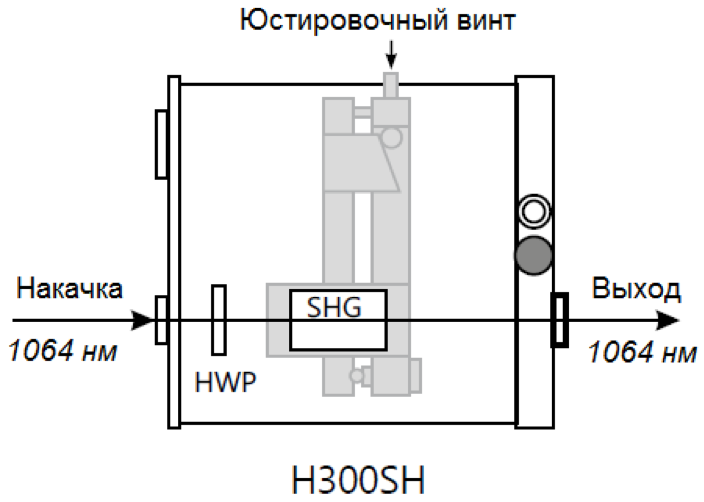

Генераторы гармоник H300SH и H300TH

Модули H300SH или H300TH включают в свой состав нелинейный кристалл для генерации второй или третьей гармоники, а также полуволновую пластину (HWP) для контроля поляризации излучения накачки. На выходе модуля H300SH доступны длины волн 532 нм и 1064 нм; на выходе модулей H300SH + H300THтакже доступна длина волны 355 нм.

Генераторы гармоник

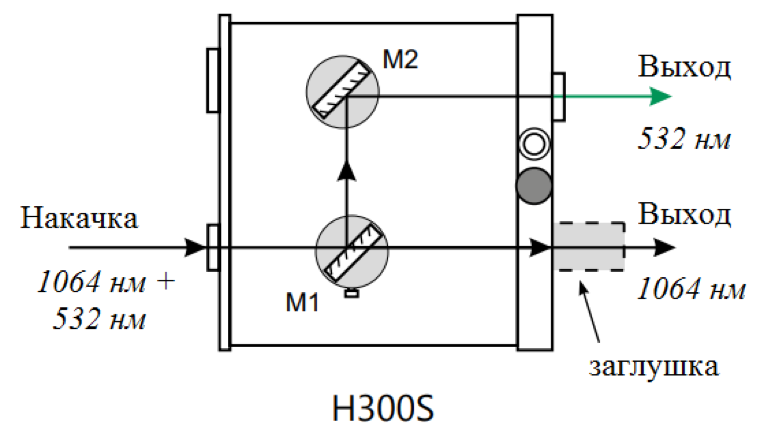

Разделитель излучения гармоник H300S

Модуль H300S оснащен двумя выходными портами и предназначен для разделения излучения на длинах волн 532 нм и 1064 нм.

Генератор гармоник

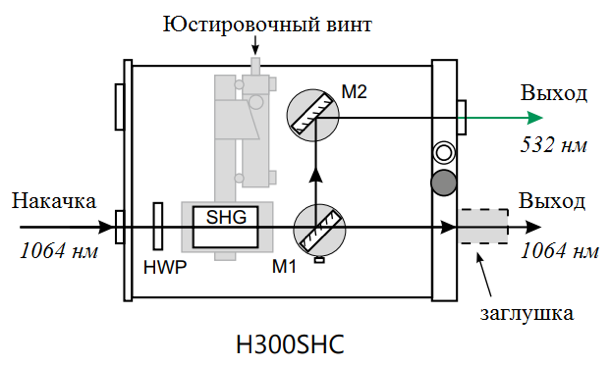

Генератор гармоник H300SHC

Представляет собой наиболее экономически выгодное решение для тех, кому нужна генерация излучения только на 532 нм. Данный модуль объединяет в себе нелинейный кристалл и разделитель излучения и оснащен двумя выходными портами для 532 нм и 1064 нм.

Разделитель излучения гармоник

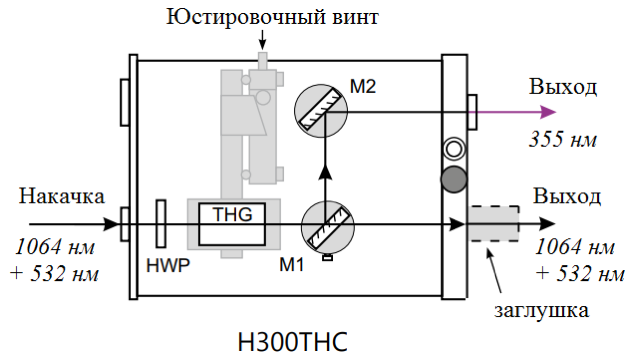

Генератор гармоник H300THC

Данный модуль предназначен для генерации излучения на 355 нм. Он включает в свой состав нелинейный кристалл и разделитель излучения и оснащен двумя выходными портами для 355 нм и для остаточного излучения на 532 нм + 1064 нм.

Генератор гармоник

Генератор гармоник H300STH

Модуль H300STH, объединенный с разделителем излучения H300ST, является идеальным решением для тех, кому нужна генерация излучения только на 355 нм. Данный модуль объединяет в себе два нелинейных кристалла и оснащен одним выходным портом для излучения на всех длинах волн (1064 нм, 532 нм, 355 нм).

 Генератор гармоник

Разделитель излучения гармоник H300ST

Модуль H300ST оснащен двумя выходными портами и предназначен для разделения излучения на длинах волн 355 нм и 532 нм и отсекания остаточного излучения накачки на 1064 нм. Он может использоваться совместно с модулями H300STH, H300TH и H300SH.

Разделитель излучения гармоник

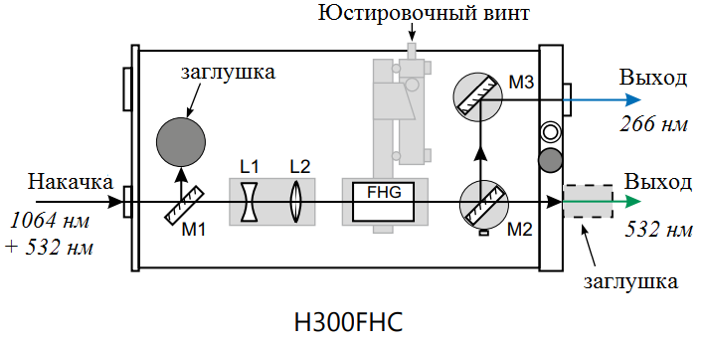

Генератор гармоник H300FHC

Данный модуль объединяет в себе генератор четвертой гармоники и разделитель излучения. Он включает в свой состав нелинейный кристалл и оснащен двумя выходными портами для 266 нм и для остаточного излучения на 532 нм. H300FHC должен использоваться совместно с H300SH.

Генератор гармоник

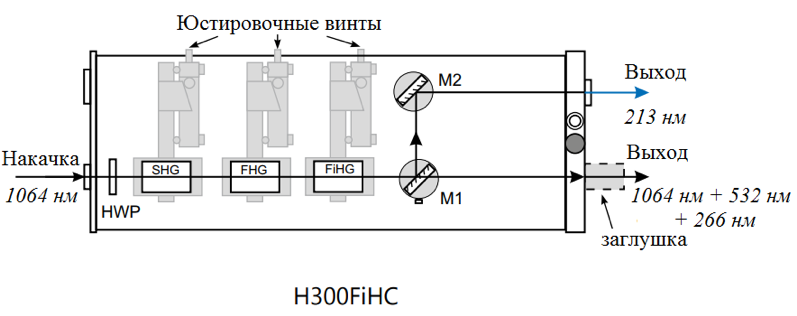

Генератор гармоник H300FiHC

Данный модуль разработан для генерации излучения на пятой гармонике. Накачка H300FiHCосуществляется только на длине волны 1064 нм поскольку он включает в свой состав три нелинейных кристалла (на 532 нм, 266 нм и 213 нм), а также оснащен двумя выходными портами и разделителем излучения на 213 нм.

 Генератор гармоник

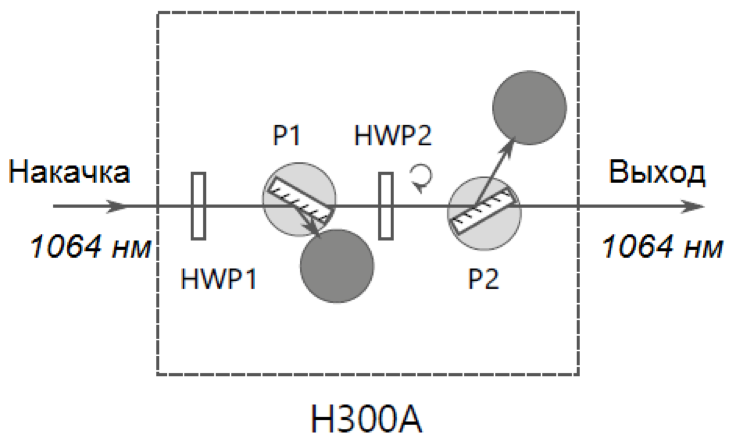

Аттенюатор H300A1

Данный модуль предназначен для ослабления энергии на длине волны 1064 нм. Оптическая схема включает в свой состав полуволновые пластины HWP1 и HWP2 и поляризаторы P1 и P2. Вращением HWP2 достигается изменение поляризации лазерного луча и, тем самым, степень пропускания излучения поляризатором P2.

 Аттенюатор

Аттенюатор H300A2

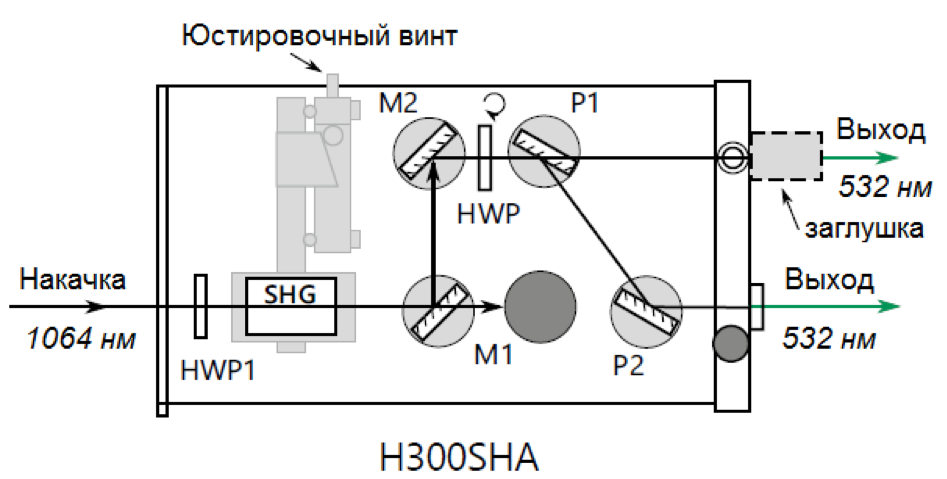

Данный модуль предназначен для ослабления энергии на длине волны 532 нм. Он объединяет в себе аттенюатор и разделитель излучения и должен использоваться совместно с модулем H300SH.

Аттенюатор

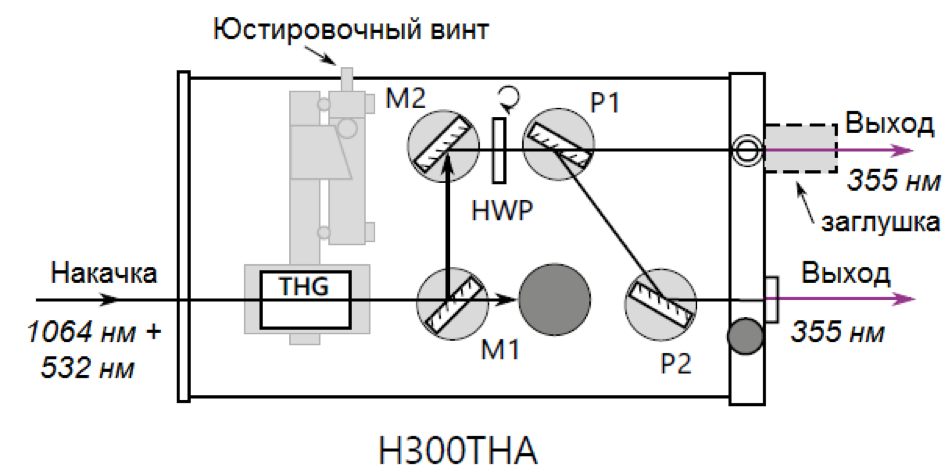

Аттенюатор H300A3

Данный модуль предназначен для ослабления энергии на длине волны 355 нм. Он объединяет в себе аттенюатор и разделитель излучения и должен использоваться совместно с модулем H300STH или H300TH.

 Аттенюатор

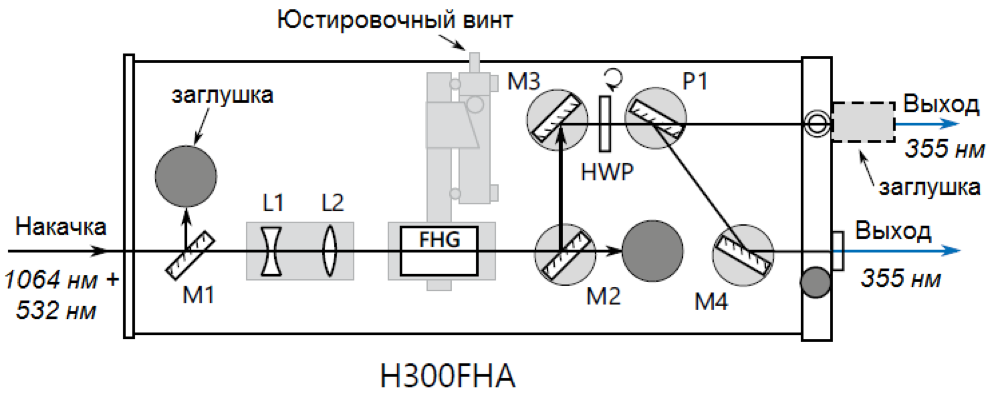

H300A4

Данный модуль предназначен для ослабления энергии на длине волны 266 нм. Он объединяет в себе нелинейный кристалл, аттенюатор и разделитель излучения и должен использоваться вместо модуля H300FHC для генерации и ослабления излучения на длине волны 266 нм.

Аттенюатор
