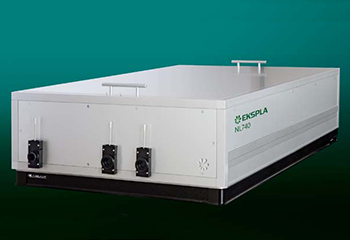

Высокостабильные наносекундные лазеры с изменяемой длительностью импульса серии NL740

  • Превосходная пространственная и временная стабильность лазерного импульса
  • Энергия импульса до 100 мДж на 1064 нм
  • Частота следования импульсов до 100 Гц
  • Изменяемая длительность импульса в диапазоне 3 – 10 нс

Производитель EKSPLA

Узнайте цену
Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    100 мДж
  • Частота повторений:
    100 Гц
  • Длительность импульса:
    2 - 10 нс
  • Диодная накачка

Описание

Основной особенностью лазеров серии NL740 является наличие на выходе узкополосных наносекундных импульсов высокой стабильности с возможностью перестройки в диапазоне 3 – 10 нс. Данная технология основана на использовании непрерывного лазерного диода накачки с временным управлением и усилительных каскадов.

Основой системы является одномодовый лазер с распределенной обратной связью (DFB) с временной модуляцией выходной мощности. Данная особенность обеспечивает надежную генерацию излучения с одной продольной модой (SLM), что особенно выгодно для формирования ультра-стабильных импульсов с низкой временной модуляцией. Затем излучение усиливается в регенеративном усилителе с диодной накачкой для того, чтобы достичь энергии, достаточной для усиления в усилителях с диодной накачкой.

Усилитель мощности представляет собой последовательность двухпроходных усилителей, в которых энергия импульса усиливается до 100 мДж на частоте в 100 Гц. Перед усилением производится пространственное изменение формы импульса с целью получения на выходе пучка с плоской вершиной. Генерация излучения на высших гармониках осуществляется за счет использования нелинейных кристаллов с угловой подстройкой, закрепленных в специальных нагревательных элементах. Использование только диодной накачки на всех этапах генерации излучения гарантирует надежность работы лазерной системы на высоких частотах, а также простоту и удобство технического обслуживания.

Отличительные особенности

  • Стабильные SLM импульсы с узкой спектральной шириной линии
  • Превосходная стабильность энергии (СКО 0.1% на 1064 нм) и длительности импульса
  • Превосходная пространственная стабильность выходного излучения
  • Превосходная стабильность выходной мощности (СКО < 0.5% от пика к пику)
  • Энергия в импульсе до 100 мДж
  • Частота следования импульсов до 100 Гц
  • Изменяемая длительность импульса в интервале 3 – 10 нс
  • Доступно излучение на длинах волн 1064 нм, 532 нм и 355 нм
  • Надежность работы в режиме 24/7

Области применения

  • Метрология, в частности LIDT (определения порога повреждения лазерным излучением)
  • Источник излучения для усилителей мощности
  • Интерферометрия и голография
  • Обработка материалов и пр.

Преимущества

  • Высокая стабильность лазерных импульсов делает NL740 идеальным инструментом для LIDTметрологии, интерферометрии и голографии
  • Превосходные пространственно-временные параметры излучения гарантируют получение высококачественных экспериментальных данных и позволяют сэкономить время на предварительные тесты
  • Высокая частота следования позволяет проводить быстрый и сбор данных
  • Изменяемая длительность импульса позволяет использование лазера в различных применениях – нет необходимости покупки дополнительных лазерных источников
  • Надежность работы в режиме 24/7 позволяет проводить точные метрологические исследования
  • Широкий выбор интерфейсов (USB, RS232, LAN, Wi-Fi) гарантирует простоту управления и интеграции в лабораторные системы

Типовой профиль пучка лазера в дальнем поле

Рис. 1. Типовой профиль пучка лазера серии NL740 в дальнем поле (на длине волны 532 нм).

Типовая форма импульса лазера

Рис. 2. Типовая форма импульса лазера серии NL740.

Типовая долговременная стабильность энергии лазера

Рис. 3. Типовая долговременная стабильность энергии лазера серии NL740.

Характеристики

Модель NL740 NL742
Основные характеристики 1)
Энергия импульса (при длительности 5 нс 5))
1064 нм 2 мДж 100 мДж
532 нм 2) ― 50 мДж
355 нм 2) ― 30 мДж
Стабильность энергии от импульса к импульсу (СКО) 3)
1064 нм < 0.5%
532 нм < 1.0%
355 нм < 1.5%
Долговременное смещение мощности 4) ± 2%
Длительность импульса 5) 3 – 10 нс (изменяемая)
Частота следования импульсов 100 Гц
Поляризация Вертикальная, > 98%
Джиттер оптического импульса 6) < 150 пс
Спектральная ширина линии < 0.1 см-1 (SLM)
Пространственный профиль пучка Гауссоида Плоская вершина (у выходного порта), без дифракционных колец
Типичный диаметр пучка 7) ≈ 2 мм ≈ 5 мм
Расходимость пучка 8) 1.0 мрад 0.7 мрад
Стабильность наведения пучка (СКО) < 30 мкрад
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 456 × 1031 × 249 мм 600 × 1200 × 330 мм
Габаритные размеры источника питания (Ш×Д×В) 85 × 170 × 41 мм 520 × 500 × 210 мм
Длина соединительного кабеля 2.5 м (другая длина по запросу)
Требования по эксплуатации
Охлаждение Воздушное Чиллер с воздушным охлаждением
Рабочая температура 18 – 25°C (должна быть стабилизирована)
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 9) 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 200 Вт < 1.5 кВт

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм.

2)Выходные порты для основной длины волны и гармоник разнесены. Для переключения между длинам волн требуется ручная реконфигурация.

3)Усредненное значение, полученное по импульсам, регистрируемым в течение 30 секунд после 20-минутного прогрева.

4)Измерено в течение 8 часов после 20-минутного прогрева при изменении температуры окружающей среды не более чем на ± 2°C.

5)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 100 пс и осциллографа с полосой пропускания 600 МГц.

6)Значение стандартного отклонения; измерено по отношению к запускающему импульсу.

7)Измерен по уровню 1/e2 на длине волны 1064 нм.

8)Полный угол, измеренный по уровню 1/e2 на длине волны 1064 нм.

9) Параметры напряжения электросети должны быть указаны при заказе.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
