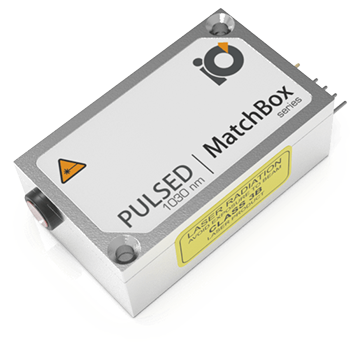

Наносекундный лазер 1030L-11C-NI-NT-NF
- Центральная длина волны: 1028.8 нм / 1030 нм / 1032 нм
- Длительность импульса: 1.4 - 1.8 нс
- Частота следования импульса: 1.5 кГц / По запросу / 2.5 кГц
- Энергия в импульсе: ― / По запросу / 100 мкДж
Производитель Integrated Optics
- Центральная длина волны:
1028.8 нм
1030 нм
1032 нм - Длительность импульса:
1.4 - 1.8 нс - Частота следования импульса:
1.5 кГц
По запросу
2.5 кГц - Энергия в импульсе:
По запросу
100 мкДж
Описание
Данная модель наносекундного лазера с длиной волны излучения 1030 нм характеризуется высокой энергией в импульсе, длительностью импульса менее 2 нс и компактными размерами – это делает данный лазер идеальным источником для LIBS-спектроскопии или для маркировки.
Доступные конфигурации
| № конфигурации | Длительность импульса | Энергия импульса | Пиковая мощность | Частота следования импульсов |
| 1 | 1.3 нс | 50 – 60 мкДж | 38 – 46 кВт | 10 кГц |
| 2 | 1.5 нс | 100 мкДж | 67 кВт | 2 – 3 кГц |
*Остальные параметры могут быть согласованы по Вашим требованиям. Пожалуйста, см. таблицу с характеристиками ниже для оценки возможных диапазонов изменения параметров.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения наносекундного лазера 1030L-11C, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Типовой профиль пучка в дальнем поле.
Рис. 4. Габаритные размеры лазера 1030L-11С со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение | |
| Центральная длина волны | 1028 нм | 1030 нм | 1032 нм | |
| Продольная мода | ― | Несколько | ― | |
| Спектральная ширина линии (FWHM) | ― | 0.7 нм | 1.0 нм | |
| Выходная мощность | ― | По запросу 1) | 500 мВт | |
| Длительность импульса (поляризованного) | 1.4 нс | 1.5 нс | 1.8 нс | |
| Длительность импульса (без поляризации) | 1.1 нс | 1.2 нс | 1.5 нс | |
| Частота следования импульсов (зависит от энергии импульса) | 1.5 кГц | По запросу | 2.5 кГц | |
| Энергия в импульсе | ― | По запросу | 100 мкДж | |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.5% 2) | 1% | |
| Стабильность энергии от импульса к импульсу (СКО) | ― | 10% | 30% | |
| Поперечная мода | ― | TEM00 | ― | |
| Диаметр пучка (1/e2) | По горизонтали | ― | 1.1 мм 3) | ― |
| По вертикали | ― | 1.2 мм | ― | |
| Расходимость луча (горизонтальная) | ― | 1.2 мрад | ― | |
| Расходимость луча (вертикальная) | ― | 1.3 мрад | ― | |
| Качество пучка (M2 эффективное) | ― | 1.3 | 1.5 | |
| Джиттер | ― | 20 мкс | 50 мкс | |
| СКО джиттера | ― | 3% | 8% | |
| Поляризация | ― | Горизонтальная (если излучение поляризованное) 4) | ― | |
| Контраст поляризации | ― | По запросу | ― | |
| Интерфейс управления | ― | UART 5) | ― | |
| Режим работы | ― | APC | ― | |
| Входное напряжение питания | ― | 5 В | ― | |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― | |
| Габаритные размеры | 50 × 30 × 18 мм 6) | |||
| Высота луча над основанием | ― | 10.4 мм | ― | |
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― | |
| Оптимальная температура радиатора | ― | 20°C | ― | |
| Время прогрева (холодный запуск) | ― | 10 мин | ― | |
| Температурная стабилизация | ― | Внутренний TEC | ― | |
| Защита от перегрева | ― | Да | ― | |
| Вес | ― | 0.29 кг | ― | |
| Максимальное энергопотребление | ― | 25 Вт | ― | |
| Гарантийный срок службы | 14 месяцев (10000 ч) 7) | |||
| Соответствие RoHS | Да | |||
| Класс лазерной безопасности | 3B | |||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
|||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | |||
1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
3)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
4)Для лазеров без интегрированного оптического изолятора.
5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
6)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
7)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
