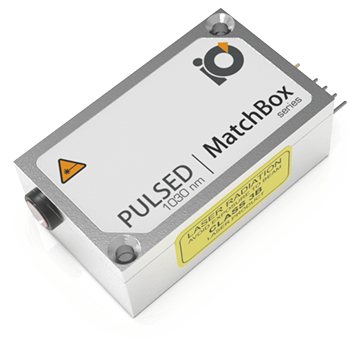

Наносекундный SLM лазер 1030L-21C-NI-NT-NF
- Центральная длина волны: 1028.8 нм / 1029 нм / 1029.2 нм
- Длительность импульса: 2 - 4 нс
- Частота следования импульса: 16 кГц / 100 кГц
- Энергия в импульсе: 5 мкДж / 30 мкДж / 50мкДж
Производитель Integrated Optics
- Центральная длина волны:
1028.8 нм
1029 нм
1029.2 нм - Длительность импульса:
2 - 4 нс - Частота следования импульса:
16 кГц
100 кГц - Энергия в импульсе:
5 мкДж
30 мкДж
50 мкДж
Отличительные особенности
Данная модель наносекундного одночастотного (SLM) лазера имеет излучение на длине волны 1029.5 нм. Реальный SLM режим (каждый импульс излучается в одной и той же продольной моде) обеспечивает высокую стабильность от импульса к импульсу, низкий джиттер и чрезвычайно стабильную генерацию гармоник. Высокая энергия импульса и возможность вывода импульсов по требованию делает данный лазер подходящим инструментом в таких применениях, как сортировка, подсветка, спектроскопия накачки-зондирования.
Другие потенциальные области применения
- Накачка волоконных лазеров высокой мощности
- Накачка оптических параметрических усилителей
- Генерация суперконтинуума
- Генерация УФ излучения
Доступные конфигурации
| № конфигурации | Длительность импульса | Энергия импульса | Пиковая мощность | Частота следования импульсов |
| 1 | 1.5 нс | 60 мкДж | 40 кВт | 3 кГц |
| 2 | 2.4 нс | 30 мкДж | 12 кВт | 10 кГц |
| 3 | 3.5 нс | 15 мкДж | 4 кВт | 35 кГц |
*Остальные параметры могут быть согласованы по Вашим требованиям. Пожалуйста, см. таблицу с характеристиками ниже для оценки возможных диапазонов изменения параметров.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения наносекундного SLM лазера 1030L-21C, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Типовой профиль пучка в дальнем поле.
Рис. 4. Габаритные размеры лазера 1030L-21С со свободным выходом.
Технические характеристики
| Параметр | Минимальное начение | Типичное значение | Максимальное значение |
| Центральная длина волны | 1028.8 нм | 1029 нм | 1029.2 нм |
| Продольная мода | ― | Одна | ― |
| Спектральная ширина линии (FWHM) | 0.5 пм | 0.8 пм | 1 пм |
| Выходная мощность | ― | 500 мВт | 600 мВт |
| Стабильность длины волны (за 1 час) | ― | 1 пм | 2 пм |
| Длительность импульса | 2 нс | 3 нс | 4 нс |
| Частота следования импульсов (зависит от энергии импульса) | ― | 16 кГц (другие значения доступны по запросу) | 100 кГц |
| Энергия в импульсе | 5 мкДж | 30 мкДж (другие значения доступны по запросу) | 50 мкДж |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.5% | 1% |
| Стабильность энергии от импульса к импульсу | ― | 2% | 5% |
| Пространственная мода | ― | TEM00 | ― |
| Диаметр луча (1/e2) | ― | 1 мм | ― |
| Расходимость луча (полный угол) | ― | 1 мрад | 1.1 мрад |
| Качество луча, M2 | ― | 1.1 | 1.2 |
| Поляризация | ― | Горизонтальная | ― |
| Поляризационный контраст | ― | > 500:1 | ― |
| Интерфейс управления | ― | UART/USB | ― |
| Режим работы | ― | Импульсный | ― |
| Входное напряжение питания | ― | 5 В | ― |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― |
| Габаритные размеры | 50 × 30 × 16 мм | ||
| Высота луча над основанием | ― | 10.4 мм | ― |
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― |
| Оптимальная температура радиатора | ― | 20°C | ― |
| Время прогрева (холодный запуск) | ― | 10 мин | ― |
| Температурная стабилизация | ― | Да | ― |
| Защита от перегрева | ― | Да | ― |
| Вес | ― | 0.29 кг | ― |
| Максимальное энергопотребление | ― | 12 Вт | ― |
| Гарантийный срок службы | ― | 12 месяцев (5000 ч)1 | ― |
| Соответствие RoHS2 | ― | Да | ― |
1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.
2)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
3)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
4)Для лазеров без интегрированного оптического изолятора.
5)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
6)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
7)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
