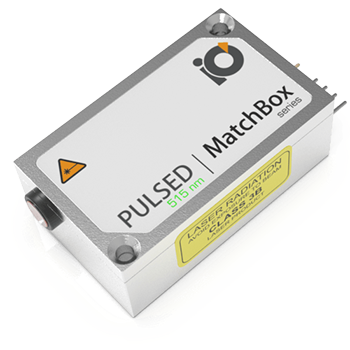

Наносекундный SLM лазер 0515L-21C-NI-NT-NF
- Центральная длина волны: 514.3 нм / 514.5 нм / 514.7 нм
- Длительность импульса: 1.5 - 10 нс
- Частота следования импульса: По запросу / 35 кГц
- Энергия в импульсе: 3 мкДж / По запросу / 25мкДж
Производитель Integrated Optics
- Центральная длина волны:
514.3 нм
514.5 нм
514.7 нм - Длительность импульса:
1.5 - 10 нс - Частота следования импульса:
По запросу
35 кГц - Энергия в импульсе:
3 мкДж
По запросу
25мкДж
Отличительные особенности
Данная модель наносекундного одночастотного (SLM) лазера способна заменить устаревшие аргоновые лазеры в таких применениях, как сортировка, подсветка, спектроскопия накачки-зондирования. Реальный SLM режим (каждый импульс излучается в одной и той же продольной моде) обеспечивает высокую стабильность от импульса к импульсу, низкий джиттер и чрезвычайно стабильную генерацию гармоник, что обеспечивает согласованные результаты экспериментов. Этот лазер имеет длину волны излучения 514.5 нм и выполнен на основе платформы MatchBox, что делает его очень компактным. Возможность вывода импульсов по требованию делает данный лазер применимым для большинства установок, где требуется синхронизация. Опция с двумя длинами волн (1029 + 514.5 нм) доступна по запросу.
Другие потенциальные области применения
- Накачка титан-сапфировых лазеров
- Генерация суперконтинуума
- Генерация глубокого УФ излучения
- Возбуждение рамановского сигнала
Доступные конфигурации
| № конфигурации | Длительность импульса | Энергия импульса | Пиковая мощность | Частота следования импульсов |
| 1 | 1.5 нс | 30 мкДж | 20 кВт | 3 кГц |
| 2 | 2.4 нс | 15 мкДж | 6 кВт | 10 кГц |
| 3 | 3.5 нс | 7 мкДж | 2 кВт | 35 кГц |
*Остальные параметры могут быть согласованы по Вашим требованиям. Пожалуйста, см. таблицу с характеристиками ниже для оценки возможных диапазонов изменения параметров.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения наносекундного SLM лазера 0515L-21C, измеренный с разрешением 20 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле.
Рис. 3. Типовой профиль пучка в дальнем поле.
Рис. 4. Габаритные размеры лазера 0515L-21С со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение | |
| Центральная длина волны | 514.3 нм | 514.5 нм | 514.7 нм | |
| Продольная мода | ― | Одна | ― | |
| Спектральная ширина линии (FWHM) | 0.5 пм | 0.8 пм 1) | 1.0 пм | |
| Выходная мощность | ― | По запросу | 150 мВт | |
| Длительность импульса | 1.5 нс | 3 нс | 10 нс | |
| Частота следования импульсов (зависит от энергии импульса) | ― | По запросу | 35 кГц | |
| Энергия в импульсе | 3 мкДж | По запросу | 25 мкДж | |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.5% 2) | 1% | |
| Стабильность энергии от импульса к импульсу (СКО) | ― | 2% | 5% | |
| Поперечная мода | ― | TEM00 | ― | |
| Диаметр пучка (1/e2) | По горизонтали | ― | 0.8 мм 3) | ― |
| По вертикали | ― | 0.9 мм | ― | |
| Расходимость луча (горизонтальная) | ― | 1 мрад | ― | |
| Расходимость луча (вертикальная) | ― | 1 мрад | ― | |
| Качество пучка (M2 эффективное) | ― | 1.1 4) | 1.4 | |
| Поляризация | ― | Горизонтальная 5) | ― | |
| Контраст поляризации | 500 | 800 | ― | |
| Интерфейс управления | ― | UART 6) | ― | |
| Режим работы | ― | APC (автономно) или ACC (по одному импульсу) 7) | ― | |
| Входное напряжение питания | ― | 5 В | ― | |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 5 А | ― | |
| Габаритные размеры | 50 × 30 × 18 мм 8) | |||
| Высота луча над основанием | ― | 10.4 мм | ― | |
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― | |
| Оптимальная температура радиатора | ― | 20°C | ― | |
| Время прогрева (холодный запуск) | ― | 10 мин | ― | |
| Температурная стабилизация | ― | Внутренний TEC | ― | |
| Защита от перегрева | ― | Да | ― | |
| Вес | ― | 0.29 кг | ― | |
| Максимальное энергопотребление | ― | 25 Вт | ― | |
| Остаточный ИК контраст | ― | 10 дБ | ― | |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | |||
| Соответствие RoHS | Да | |||
| Класс лазерной безопасности | 3B | |||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
|||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | |||
1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.
2)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
3)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
4)M2 обычно хуже для лазеров в конфигурациях с большей энергией импульса.
5)Для лазеров без интегрированного оптического изолятора.
6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
7)Режим работы должен быть указан на момент заказа – различные режимы работы требуют установку разной электроники. Автономный режим работы при APC (автоматический контроль мощности) не совместим с внешним запуском и частота следования импульсов может быть изменена путем изменения средней выходной мощности. Режим внешнего запуска для вывода по одному импульсу при ACC(автоматический контроль тока) обычно реализуется при частоте следования импульсов до 100 Гц.
8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
