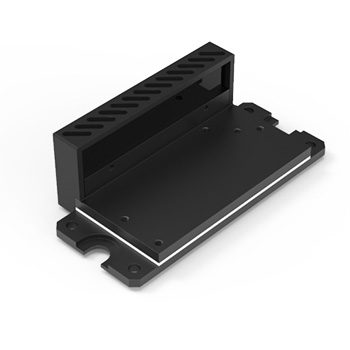

Компактная крепежная плита для отвода тепла с TE охлаждением AM-H11

Компактная крепежная плита для отвода тепла с TE охлаждением AM-H11

  • Высота луча над оптическим столом: 17.4 мм
  • Входное напряжение: 5 В (миним.), 9 В (тип.), 12 В (макс.) пост. тока
  • Входной ток: 1.2 А (миним.), 2.2 А (тип.), 3 А (макс.)
  • Материал плиты: Алюминий
  • Тип крепежных отверстий: M3 или M6

Производитель Integrated Optics

Описание

Данная плита представляет собой автономную высокопроизводительную систему, построенную на базе TEохладителя. Данная плита может использоваться совместно с нашими коммутационными боксами моделей AM-C3, AM-C8 и AM-C9. Это наиболее подходящий вариант для тех, кому нужна высокая стабильность лазерного излучения и кто не может использовать радиаторы на базе вентилятора. Данная плита является незаменимым аксессуаром для всех SLM и DPSS лазеров, смесителей длин волн, а также импульсных лазеров.

Отличительные особенности

  • Автономное исполнение – отсутствует необходимость прямой связи с лазером
  • Совместима с коммутационными боксами
  • Компактный дизайн
  • Отсутствие встроенного вентилятора – отсутствие вибраций, передаваемых в лазер
  • Наличие элемента Пельтье гарантирует поддержание постоянной и стабильной температуры лазера
  • Три уровня мощности рассеивания тепла в зависимости от напряжения и тока на входе

Примечание: Следует нанести достаточное количество термопасты, нанося ее мелким и непрерывным слоем на нижнюю часть наших лазеров. Мы рекомендуем крепить данную плиту на алюминиевую плиту. Стальные плиты имеют плохую теплопроводность.

Примечание: Данная плита оснащена только TE охладителем и USB-micro кабелем для передачи данных.

Примечание: AM-H11 не совместима с затворами AM-B5 и AM-B7.



Технические характеристики

Высота луча над оптическим столом 17.4 мм
Материал плиты Алюминий
Входное напряжение 5 В (миним.), 9 В (тип.), 12 В (макс.) пост. тока
Входной ток 1.2 А (миним.), 2.2 А (тип.), 3 А (макс.)
Входной коннектор питания Тонкий проволочный вывод
Входной коннектор передачи данных USB-micro
Тип крепежных отверстий M3 или M6
Длина крепежных винтов 8 или 12 мм
Габаритные размеры 40 × 80 × 25 мм
Гарантия 14 месяцев

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
