Вертикальный адаптер для крепления к оптическому стержню AM-H12

Вертикальный адаптер для крепления к оптическому стержню AM-H12

  • Материал адаптера: Алюминий
  • Покрытие: Черное анодированное
  • Регулировка по высоте: Да
  • Тип крепежных отверстий: M4

Производитель Integrated Optics

Описание

Данный адаптер представляет собой новый и универсальный аксессуар, позволяющий легко и быстро крепить лазеры серии MatchBox к оптическому стержню диаметром 25 мм. С помощью данного адаптера Вы можете регулировать высоту и вращать лазер вокруг оси крепления на 360°. Кроме того, большая толщина алюминиевой монтажной площадки адаптера обеспечивает хороший отвод тепла для лазеров, менее зависимых от температуры. Данный адаптер является идеальным решением для диодных и SLM лазеров низкой мощности.

Отличительные особенности

  • Легкая подстройка рабочей высоты
  • Возможность вращения вокруг оси крепления на 360°
  • Монтажная площадка адаптера обеспечивает хороший отвод тепла
  • Имеет черное анодированное покрытие, поглощающее отраженное лазерное излучение

Примечание: Следует нанести достаточное количество термопасты, нанося ее мелким и непрерывным слоем на нижнюю часть наших лазеров. Мы рекомендуем крепить адаптер к алюминиевому стержню. Сталь имеет плохую теплопроводность.

Примечание: Данный адаптер поставляется с крепежными винтами и термопастой.

Пример крепления лазера серии на оптической плите с помощью адаптера

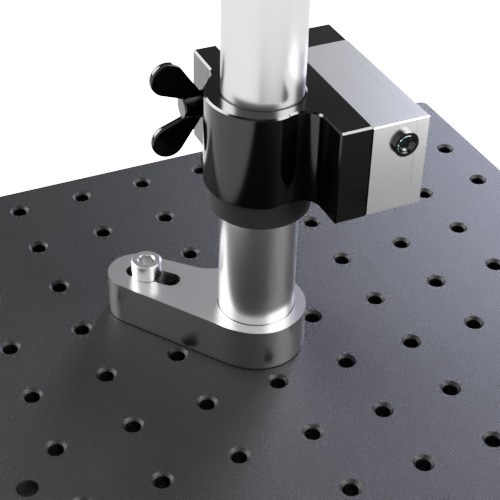

Рис. 1. Пример крепления лазера серии MatchBox на оптической плите с помощью адаптера AM-H12.

Технические характеристики

Материал адаптера Алюминий
Покрытие Черное анодированное
Регулировка по высоте Да
Вращение 360°
Тип крепежных отверстий M4
Габаритные размеры 62 × 45 × 40 мм
Гарантия 14 месяцев

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
