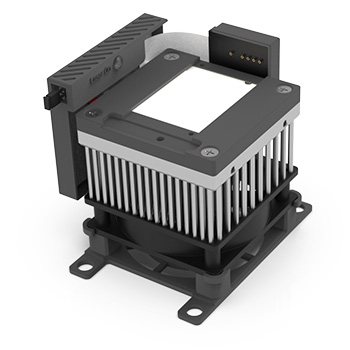

Воздухоохлаждаемый радиатор для отвода тепла с TE охлаждением AM-H9

  • Высота луча над оптическим столом:  72.1 мм
  • Входное напряжение: 12 В
  • Входной ток: 3 А
  • Тип крепежных отверстий: M6

Производитель Integrated Optics

Описание

Данный радиатор представляет собой высокопроизводительную систему, построенную на базе вентилятора и TE охладителя. Он используется для улучшения характеристик узкополосных лазеров серии MatchBox в спектроскопии и голографии, где требуется максимальная стабильность центральной длины волны или расширенный диапазон рабочих температур. В сочетании с этим радиатором наши лазеры лучше поддерживают центральную длину волны, длину когерентности и стабильность выходной мощности. Плата электроники обеспечивает питание лазера, установленного сверху. Радиатор также обменивается информацией с лазером для считывания его температуры, а затем наиболее точно стабилизирует температуру корпуса лазера. Данный радиатор является незаменимым аксессуаром для всех SLM и DPSS лазеров.

Отличительные особенности

  • Интегрированный UART интерфейс для легкого подключения лазера
  • Встроенный источник питания для лазеров серии MatchBox
  • Наличие элемента Пельтье и вентилятора гарантирует поддержание постоянной и стабильной температуры лазера
  • Адаптирован для установки дополнительных затворов компании Integrated Optics
  • Встроенные контакты предохранителей
  • Оснащен вентилятором диаметром 60 мм

Примечание: Следует нанести достаточное количество термопасты, нанося ее мелким и непрерывным слоем на нижнюю часть наших лазеров. Мы рекомендуем крепить радиатор на алюминиевую плиту. Стальные плиты имеют плохую теплопроводность.

Примечание: Данный радиатор оснащен только TE охладителем, UART интерфейсом подключения и USB-micro кабелем для передачи данных.

Габаритные размеры

Габаритные размеры воздухоохлаждаемого радиатора

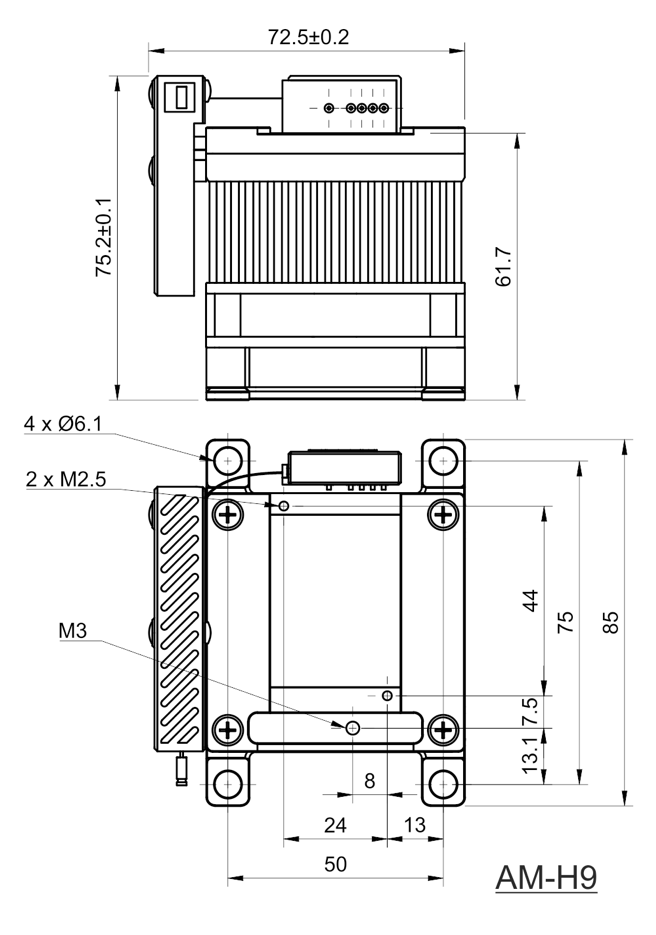

Рис. 1. Габаритные размеры воздухоохлаждаемого радиатора AM-H9.

Диодный лазер, установленный на радиатор

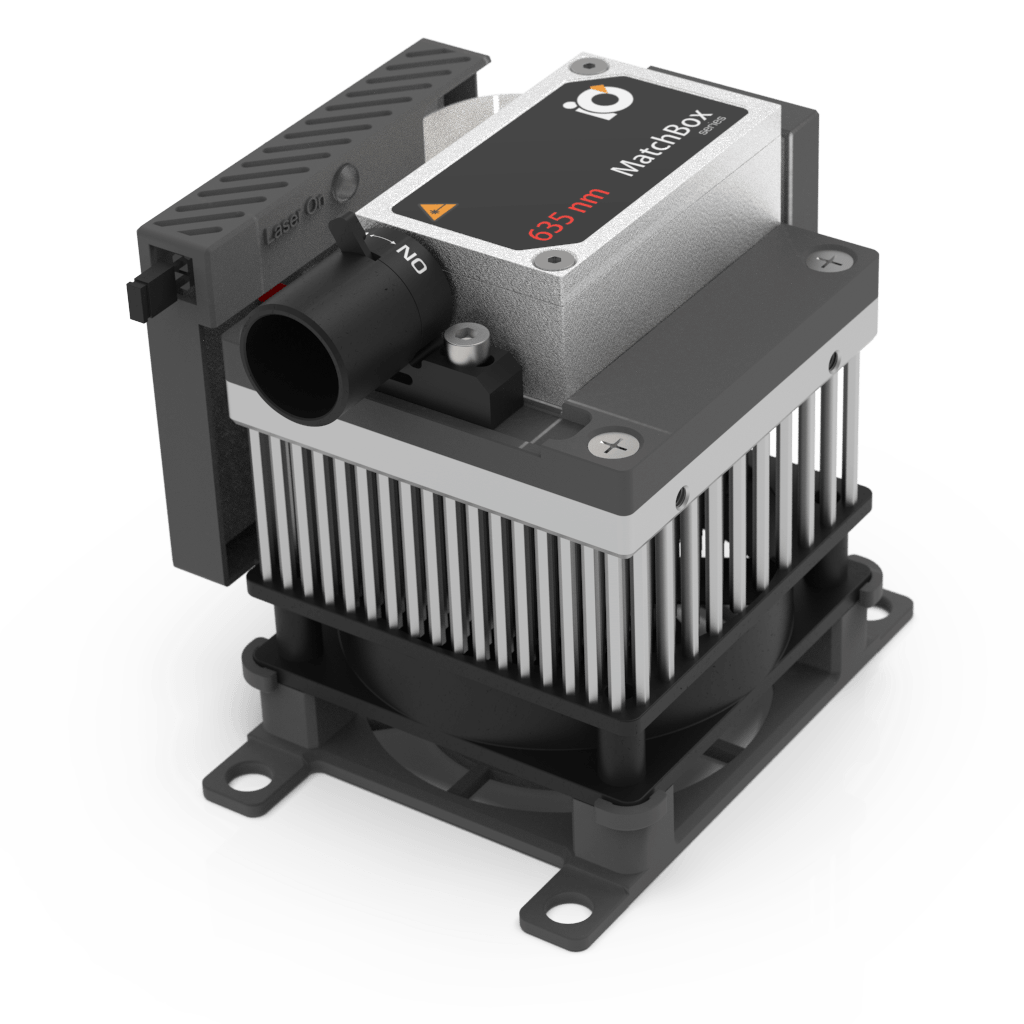

Рис. 2. Диодный лазер серии MatchBox, установленный на радиатор AM-H9.

Входы питания и передачи данных, расположенные на задней части радиатора

Рис. 3. Входы питания (USB-C) и передачи данных (USB-micro), расположенные на задней части радиатора AM-H9.

Интерфейс радиатора подключается непосредственно к контактам лазера серии

Рис. 4. UART интерфейс радиатора подключается непосредственно к контактам лазера серии MatchBox.

Технические характеристики

Высота луча над оптическим столом 72.1 мм
Материал радиатора Алюминий
Входное напряжение 12 В пост. тока
Входной ток 3 А
Входной коннектор питания USB-C или тонкий проволочный вывод
Тип крепежных отверстий M6
Габаритные размеры 73 × 85 × 75 мм
Вес 266 г
Гарантия 14 месяцев

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
