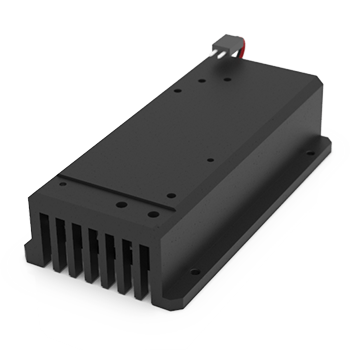

Компактный воздухоохлаждаемый радиатор для отвода тепла AM-H8
- Входное напряжение питания: 5 В
- Высота луча над оптическим столом: 30.4 мм
- Тепловое сопротивление < 0.5°C/Вт
- Материал корпуса: алюминий
Производитель Integrated Optics
Описание
Радиаторы данного типа гарантируют превосходный теплоотвод от лазеров серии MatchBox. Охлаждение осуществляется за счет использования центробежного вентилятора с низким уровнем вибраций. Скорость вращения вентилятора может напрямую контролироваться через лазер (по умолчанию для всех SLMдиодных лазеров). Контакт TTL может быть сконфигурирован таким образом, чтобы обеспечивать PWMсигнал (широтно-импульсная модуляция) для управления скоростью вращения вентилятора в зависимости от температуры самого лазера (измеряется с помощью внутренней термопары). Данный радиатор является идеальным решением для диодных лазеров высокой мощности и большинства SLM лазеров.
Отличительные особенности
- Удобное крепление лазера в горизонтальном положении
- Тепловое сопротивление < 0.5°C/Вт
- Боковые выступы радиатора могут быть закреплены с помощью прижимов или винтов (не входят в комплект и не предлагаются компанией Integrated Optics)
- Поверхность, поглощающая отраженное лазерное излучение
- Изменяемая скорость вращения вентилятора гарантирует минимальный уровень вибраций при низких тепловых нагрузках
Примечание: Следует нанести достаточное количество термопасты, нанося ее мелким и непрерывным слоем на нижнюю часть наших лазеров. Мы рекомендуем крепить радиатор на алюминиевую плиту. Стальные плиты имеют плохую теплопроводность.
Примечание: Данный радиатор оснащен только коннектором для подключения к коммутационному боксу и поставляется без каких-либо адаптеров или кабелей.
Габаритные размеры

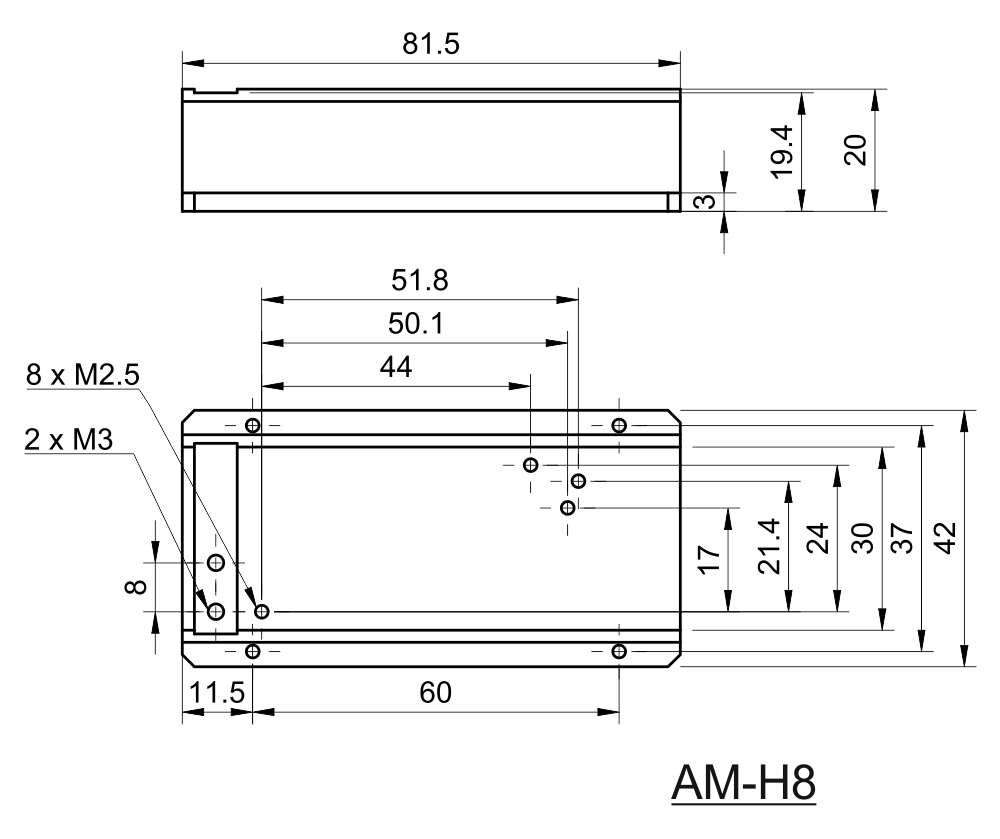

Рис. 1. Габаритные размеры воздухоохлаждаемого радиатора AM-H8.

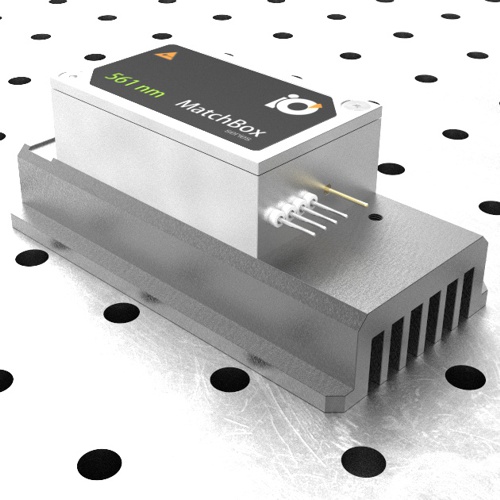

Рис. 2. Лазер серии MatchBox, установленный на радиатор AM-H8.
Технические характеристики
Тепловое сопротивление | < 0.5°C/Вт |
Высота луча над оптическим столом | 30.4 мм |
Материал радиатора | Алюминий |
Входное напряжение | 5 В пост. тока |
Входной ток | 0.1 А |
Входной коннектор питания | Тип «папа» |
Тип крепежных отверстий | M2.5 |
Габаритные размеры | 42 × 83 × 20 мм |
Вес | 82 г |
Гарантия | 14 месяцев |
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
