Коммутационный RS232 бокс для CW лазеров AM-C3

Коммутационный RS232 бокс для CW лазеров AM-C3

  • Напряжение на RS232: 10 В
  • Напряжение на USB: 9 В
  • TTL и I2C модуляция

Производитель Integrated Optics

Отличительные особенности

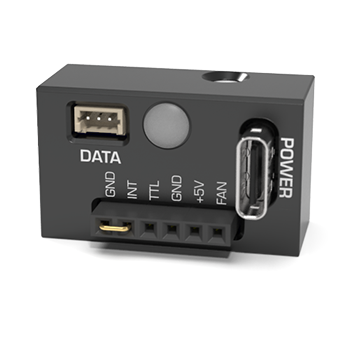

Данный коммутационный бокс предоставляет возможность управления лазером серии MatchBoxчерез RS232 интерфейс, а также оснащен портом для питания лазера. Бокс оснащен следующими портами:

  • RS232 порт для передачи данных
  • USB-C порт питания лазера
  • Interlock порт предохранителя
  • TTL для модуляции
  • FAN для управления вентилятором
  • Контакты для радиаторов с вентилятором (AM-H3, AM-H8)
  • LED индикатор для отображения статуса лазера

Примечание: Данный коммутационный бокс поставляется только с кабелем для передачи данных (DE-9M).

Габаритные размеры

Габаритные размеры коммутационного

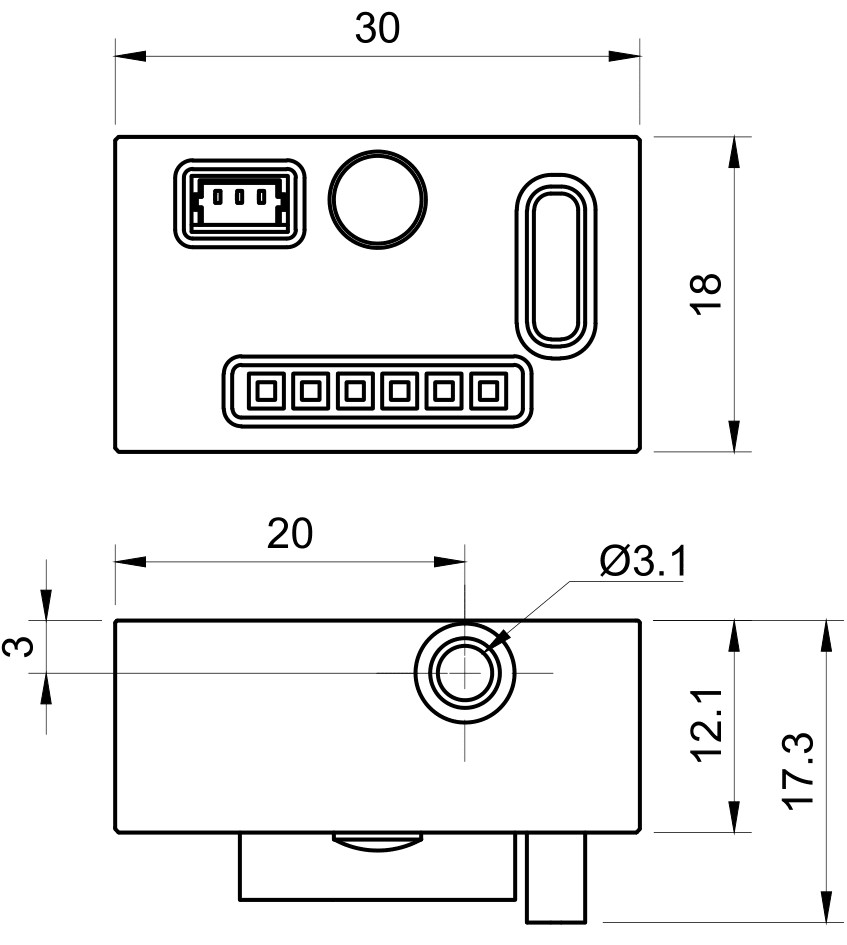

Рис. 1. Габаритные размеры коммутационного RS232 бокса AM-C3.

Технические характеристики

Напряжение на RS232 10 В
Напряжение на USB 9 В 1)
Максимальный ток на USB 2.5 А
Управление TTL и I2C модуляция
Материал Алюминий
Габаритные размеры 30 × 17 × 18 мм
Гарантия 14 месяцев

1) Этот коммутационный блок использует протокол PD (Power Delivery) для запроса напряжения в 9 В от источника питания типа и внутреннего понижающего преобразования до +5 В постоянного тока.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
