Воздухоохлаждаемый радиатор для отвода тепла AM-H3
- Габаритные размеры 60 × 50 × 10 мм
- Имеет черное анодированное покрытие
- Материал: алюминий
Производитель Integrated Optics
Описание
Радиаторы данного типа гарантируют превосходный теплоотвод от лазеров серии MatchBox. Данная серия совместима для работы с обычными и SLM диодными лазерами со свободным выходом. Охлаждение осуществляется за счет использования минивентилятора диаметром 60 мм. Скорость вращения вентилятора может напрямую контролироваться через лазер. Контакт TTL может быть сконфигурирован таким образом, чтобы обеспечивать PWM сигнал (широтно-импульсная модуляция) для управления скоростью вращения вентилятора в зависимости от температуры самого лазера (измеряется с помощью внутренней термопары). Данный радиатор является идеальным решением для диодных и SLM лазеров низкой мощности.
Отличительные особенности
- Возможность удобного крепления лазера минимум в трех различных положениях
- Тепловое сопротивление < 0.5°C/Вт
- Изменяемая скорость вращения вентилятора гарантирует минимальный уровень вибраций при низких тепловых нагрузках
Примечание: Следует нанести достаточное количество термопасты, нанося ее мелким и непрерывным слоем на нижнюю часть наших лазеров. Мы рекомендуем крепить радиатор на алюминиевую плиту. Стальные плиты имеют плохую теплопроводность.
Примечание: Данный радиатор поставляется без каких-либо адаптеров или кабелей.
Характеристики
Тепловое сопротивление | < 0.5°C/Вт |
Высота луча над оптическим столом | 48 мм |
Материал радиатора | Алюминий |
Входное напряжение | 5 В пост. тока |
Входной ток | 0.3 А |
Входной коннектор питания | Тип «папа» |
Тип крепежных отверстий | M6 |
Габаритные размеры | 86 × 60 × 70 мм |
Вес | 220 г |
Гарантия | 14 месяцев |
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
Габаритные размеры

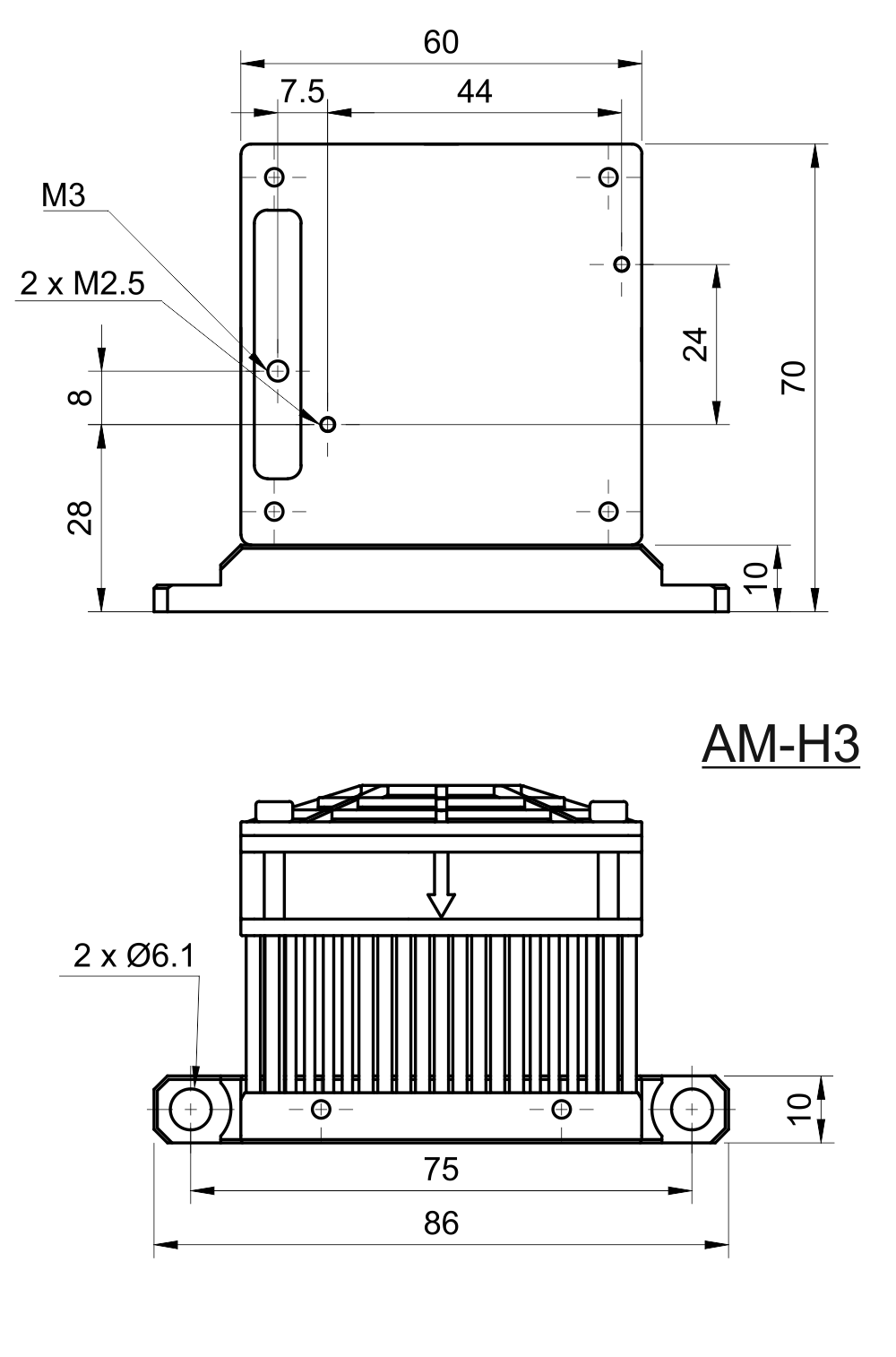

Рис. 1. Габаритные размеры воздухоохлаждаемого радиатора AM-H3.
