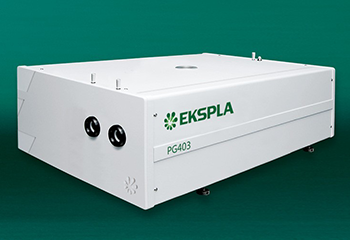

ОПГ с кГц частотой следования импульсов серии PGX03

  • Длина волны: 210 – 16000 нм
  • Частота повторений: 1 000 Гц
  • Ширина линии: < 6 см-1
  • Выходная энергия до 70 мкДж

Производитель EKSPLA

Основные параметры
  • Длина волны:
    210 – 16000 нм
  • Частота повторений:
    1 000 Гц
  • Ширина линии:
    < 6 см-1
  • Выходная энергия до 70 мкДж

Описание

Оптические параметрические генераторы (ОПГ) серии PGX03 являются отличным выбором для исследований, которые нуждаются в пикосекундных перестраиваемых источниках в диапазоне от УФ до среднего ИК. Благодаря высокой частоте повторения 1 кГц и уникальному управляемому широкому спектру перестройки эти системы являются очень привлекательным и экономически эффективной альтернативой другим перестраиваемым источникам лазерного излучения.

ОПГ серии PGx03 накачиваются лазерами с синхронизацией мод с частотой повторения импульсов 1 кГц и  средней мощностью 1 Вт.

Отличным выбором является пикосекундная система PL2210А, производимая компанией Ekspla. Оптическая конструкция оптимизирована для получения пучка с низкой расходимостью и умеренной шириной линии (обычно 12 см-1) при длительности  импульса около 20 пс. Благодаря уникальному управляемому широкому спектру перестройки от 210 до 16 000 нм, эти устройства являются отличным выбором для многих спектроскопических приложений.

По запросу, оптическая схема может быть легко модифицирована для накачки другими лазерами с синхронизацией мод, с высокой энергией или с большими длительности импульса.

Доступны три модели, предназначенные для накачки до 3-й гармоники Nd:YAG лазера.

Модель PG403 имеет диапазон перестройки от 410 нм до 2300 нм и оптимизирована для обеспечения высокой энергей импульса в видимой части спектра. В сочетании с дополнительным генератором второй гармоники (ГВГ), предлагается еще более широкий диапазон перестройки - от 210 нм до 2300 нм.

Модель PG503 имеет диапазон перестройки от 700 нм до 2300 нм, а также высокую энергию импульсов в ближней ИК-области спектра. PG503 является экономически эффективной альтернативой узкополосным Ti:Sapphire лазерам с синхронизацией мод.

Модель PG703 предназначена для применения в инфракрасной спектроскопии. Доступна перестройка в диапазоне от 1400 до 4450 нм, а с дополнительным генератором разностых частот (DFG) она может быть расширена до 16 000 нм.

Микропроцессорная система обеспечивает автоматическое позиционирование соответствующих компонентов для автоматизированного управления. Нелинейные кристаллы, дифракционная решетка и фильтры поворачиваются с помощью сверхточных шаговых двигателей, обладающих отличной воспроизводимостью.

Точная стабилизация температуры нелинейных кристаллов обеспечивает долгосрочную стабильность генерируемой длины волны и мощности.

Для удобства клиентов система может управляться через интерфейс ПК типа USB (RS232 опционально) через драйвера, написанные в программе LabView, а также с помощью удобного удаленного пульта управления. Оба варианта позволяют легко управлять настройками системы. Доступные стандартные модели приведены в таблице ниже. Возможно изготовление кастомных версий.

Отличительные особенности

  • Частота следования пикосекундных импульсов 1 кГц
  • Дистанционная перестройка длины волны
  • Ультра-широкий спектральний диапазон перестройки от 210 нм до 16 000 нм
  • Узкая ширина спектральной линии < 6 cm-1
  • Низкая расходимость излучения
  • Дистанционное управление через пульт
  • Управление через USB-порт (RS232 опционально) и драйвера LabView ™

Сферы применения

  • Спектроскопия накачки-зондирования с временным разрешением
  • Лазерно-индуцированная флуоресценция (ЛИФ)
  • Инфракрасная спектроскопия
  • Нелинейная спектроскопия: колебательная-SFG, поверхностная-SH, КАРС, Z-сканирование
  • Другие сферы применения, которые может предложить потребитель...

Технические характеристики

Модель PG403 PG403-SH PG503 PG703 PG703-DFG
Диапазон перестройки, нм
Вторая гармоника
-
210-410
-
-
-
Сигнальная волна
410-709
700-1000
1550-2020
1550-2020
Холостая волна
710-2300
1150-2200
2250-3350
2250-3350
Генератор разностных частот (DFG)
-
-
-
-
3350-16000
Энергия выходного импульса, мкДж 2)
Вторая гармоника 3)
-
10
-
-
-
Сигнальная волна
50
70
60
Холостая волна 4)
15
25
20
Генератор разностных частот (DFG) 5)
-
-
-
-
6
Частота следования импульсов, Гц
1000
Ширина линии излучения, см-1
< 12
< 12
< 6
Типичная длительность импульсов, пс 6)
15
20
20
Шаг сканирования, нм
Вторая гармоника
-
0.05
-
-
-
Сигнальная волна
0.1
Холостая волна
1
Генератор разностных частот (DFG)
-
-
-
-
1
Типичный диаметр пучка 7)
~ 3
Расходимость пучка, мрад 8)
< 2
Поляризация 9)
Вторая гармоника
-
Вертикальная
-
-
-
Сигнальная волна
Горизонтальная
Холостая волна
Вертикальная
Горизонтальная
Вертикальная
Генератор разностных частот (DFG)
-
-
-
-
Вертикальная

Требования к лазеру накачки

Минимальная энергия импульса, мДж
На длине волны 1064 нм
-
-
0.9
На длине волны 532 нм
-
0.45
-
На длине волны 355 нм
0.3
-
-
-
Длительность импульса, пс 10)
10-30
Поляризация пучка накачки
Вертикальная
Горизонтальная
Горизонтальная
Диаметр пучка, мм 10)
2-3
Расходимость пучка, мрад
< 1
Профиль пучка
однородный, соответствие распределению гаусса > 90 %
Рекомендуемый источник накачки
PL2210A-TH
PL2210A-TH
PL2210A-SH
PL2210A
PL2210A

Физические характеристики

Размеры (ШxВxД), мм 456x273x605 456x273x1026 456x273x605 456x273x605 456x273x1026

Требования к рабочим параметрам

Рабочая температура окружающей среды, °C   15-30
Требования к сети 100-240 В перем. тока, однофазная 47-63 Гц
Потребляемая мощность, Вт < 120

1) Все технические характеристики могут быть изменены без предварительного уведомления. Параметры, отмеченные как типичные, не являются специфицированными. Они представляют собой типичные характеристики и меняются с каждой производимой единицей изделия. Если не указано иначе, все технические характеристики измеряются на длине волны 450 нм для системы PG403, 800 нм для системы PG503, 1620 нм для системы PG703.

2) См. перестроечные кривые для типичных энергий импульса на других длинах волн.

3) Измерено на длине волны 250 нм.

4) Измерено на длине волны 1000 нм для системы PG40x, 1620 нм для PG503 и 3000 нм для системы PG703.

5) Измерено на длине волны 5000 нм.

6) Оценивались исходя из длительности импульса накачки, равной 30 пс на длине волны 1064 нм. Длительность импульсов варьируется в зависимости от длины волны и энергии накачки.

7) Диаметр луча на полувысоте. Может варьироваться в зависимости от энергии импульса накачки.

8) Полный угол, измеренный на уровне 1/e2.

9) Отдельные выходные порты для второй гармоники, сигнальной волны, холостой волны и  излучения генератора разностных частот (DFG).

10) При заказе должны быть указаны в случае, если в качестве накачки не используется лазер Ekspla.

Рис. 1. Типичная перестроечная кривая для лазера модели PG403-SH. Энергия накачки 0.3 мДж на 355 нм

Рис. 2. Типичная перестроечная кривая для лазера модели PG503. Энергия накачки 0.45 мДж на 532 нм

Рис. 3. Типичная перестроечная кривая для лазера модели PG703-DFG. Энергия накачки 0.9 мДж на 1064 нм

Рис. 4. Типичная перестроечная кривая для лазера модели PG703. Энергия накачки 0.9 мДж на 1064 нм

Рис. 5. Расположение лазера накачки и лазерной системы PG×03 на оптическом столе

Рис. 6. Габаритные размеры лазерной системы PG×03
