Блоки питания ОЕМ для драйверов ячеек Поккельса

  • Максимальное выходное напряжение: 4 кВ, +2 кВ, -2 кВ
  • Пределы регулирования напряжения: -1 кВ от максимального значения
  • Максимальная выходная мощность: 5 Вт, 40 Вт, 80 Вт, 120 Вт, 2х60 Вт

Производитель EKSPLA

Описание

Блок питания HVxxWm предназначен для электропитания драйверов ячеек Поккельса, имеет определенную мощность и напряжение. Благодаря своим характеристикам и надежной конструкции является оптимальным выбором для производителей ОЕМ.

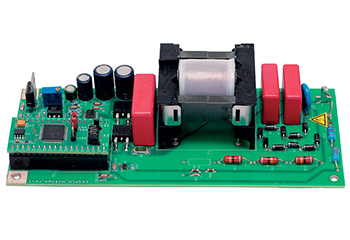

Рис.1. Блок питания HV40Wm

Рис.2. Блок питания HV80Wm

Рис.3. Блок питания HV120Wm, HV2x60Wm

Технические характеристики

Модель HV05Wm HV40Wm HV80Wm HV120Wm HV2x60Wm
Максимальное выходное напряжение 1) 4 кВ 4 кВ 4 кВ 4 кВ +2 кВ; -2 кВ
Пределы регулирования напряжения -1 кВ от максимального значения
Максимальная выходная мощность при максимальном выходном напряжении 5 Вт 40 Вт 80 Вт 120 Вт 2х60 Вт
Опции управления выходным напряжением 2) интерфейс CAN3), внутренний триммер
Внешнее электропитание 24 В, < 15 Вт4) 24 В, < 50 Вт 24 В, < 90 Вт 24 В, < 150Вт 24 В, < 150 Вт
Размеры (Д × Ш × В) 135 × 70 × 30 мм 160 × 70 × 40 мм 175 × 70 × 45 мм 175 × 110 × 45 мм 175 × 110 × 45 мм
Расположение монтажных отверстий Ø3,4мм 125 × 35 мм  150 × 60 мм 165 × 60 мм 165 × 100 мм 165 × 100 мм

1) Должно соответствовать напряжению драйвера.
2) Требуется указывать в заказе.
3) Требуется преобразователь USB-CAN для управления ПК, который поставляется отдельно.
4) Опционно 12 В, < 15 Вт.
