Драйвер модулятора добротности ОЕМ серии PCD-UHR

  • Максимальное напряжение: 3,8 кВ
  • Максимальное рабочее напряжение ВН: < 90 % от установленного напряжения
  • Время нарастания импульса ВН: < 4 - 8 нс
  • Время спада импульса ВН: < 4 - 8 нс
  • Длительность импульса ВН: 15 – 5000 нс
  • Максимальная частота следования импульсов ВН: 600 кГц

Производитель EKSPLA

Описание

Драйверы серии PCD-UHR ячеек Поккельса предназначены для широкого набор задач и рабочих режимов.
Частоту следования импульсов можно установить равной 500 кГц для стандартного набора устройств, а также до 1 МГц и 3,5 МГц.
Стандартный диапазон длительности импульсов составляет 100 нс - 5 мкс. Его можно неограниченно увеличивать с помощью методики регенерации импульсов.

Особенности

  • Время нарастания/спада импульса высокого напряжения < 4 – 8 нс
  • Амплитуда импульса высокого напряжения до 3,6 кВ
  • Частота следования импульсов до 3,5 МГц
  • Джиттер выходного оптического импульса составляет < 50 пс, если время нарастания запускающего импульса < 0.5 нс

Схема подключения в конфигурации PUSH-PULL предусматривает применение одного драйвера, а FULL BRIDGE – двух драйверов для одной ячейки Поккельса. Конфигурация FULL BRIDGE предлагает такие преимущества, как удвоение частоты следования импульсов до 7 МГц, укорочение длительности импульсов до нуля или удвоение напряжения на ячейке Поккельса.
Большинство устройств PCD-UHR предлагаются в двух вариантах: «открытая архитектура», который идеально подходит для использования в собственных системах производителями OEM и «закрытая архитектура», то есть в алюминиевом корпусе.
Использование алюминиевого корпуса решает две задачи: защита человека и электроники от удара электрическим током, защита драйвера от опасного внешнего контакта. Это гарантирует безопасность работы и длительный срок службы драйвера. Подобная конструкция делает устройство удобным для исследователей и производителей, которые собираются использовать его в свои системах. Модификация PCD-UHRS имеет возможность сократить длительность выходного импульса до 15 нс. Затем эти импульсы могут использоваться как одиночные для лазеров с высокими частотами следования импульсов.

Заказ / артикул

При заказе необходимо указать следующие пункты:

  • Напряжение
  • Частота следования импульсов
  • Длительность импульса (диапазон)
  • Емкость ячейки Поккельса
  • 24 В/12В
  • OEM / в корпусе
  • UHR3 – драйвер импульса короткой длительности

Технические характеристики

Максимальное напряжение (импульсов ВН)  (только для тестирования) 3,8 кВ
Максимальное рабочее напряжение ВН < 90 % от установленного напряжения
Время нарастания импульса ВН < 4-8 нс (рис. 7)
Время спада импульса ВН < 4-8 нс (рис. 8)
Длительность импульса ВН для одного драйвера 15 – 5000 нс
Максимальная длительность импульса ВН для конфигурации full-bridge 0 – 5000 нс
Максимальная частота следования импульсов ВН 600 кГц
Длительность импульса внешнего включения  >10 нс
Амплитуда импульса внешнего переключения 3,5 - 5В (нагрузка 50 Ом)
Время нарастания и спада импульса при внешнем переключении < 5 нс
Максимальная длина проводников к ячейкам Поккельса 10см
Схема управления:
– управление переключением с помощью одного импульса рис. 4
– управление переключением с помощью двух импульсов рис. 5
Задержка импульса ВН обычно 30 нс
Внешнее питание:

– высокое напряжение питания (зависит от выходного напряжения)

– низкое напряжение питания DC

Зависти от модификации

24 ± 1 В, < 150 мА

1) Драйвер необходимо устанавливать в радиатор (кроме версии с водяным охлаждением). Температура радиатора должна быть ниже 35 ˚С при любом режиме работы.



Рис. 2. OEM версия драйвера для ячеек Поккельса серии PCD-UHR



Рис. 3. Схема управления для устройств с двухимпульсным включением



Рис. 4. Схема управления для устройств с одним импульсным включением



Рис. 5. Рис. 5. Рабочая схема для стандартных и усовершенствованных драйверов серии PCD-UHR. Можно выбрать версию устройства для в пределах зеленой рабочей зоны (для заказа)



Рис. 6. Форма выходного импульса (стандартно)



Рис. 7. Фронт нарастания выходного импульса



Рис. 8. Фронт спада выходного импульса

Примеры конфигураций драйверов OEM серии PCD-UHR

Артикул PCD-UHR1- 50-3.5 PCD-UHR2- 50-3.6 PCD-UHR1- 400-1.5 PCD-UHR2- 400-1.5 PCD-UHR1- 200-3.5 PCD-UHR2- 200-3.6 PCD-UHR1- 250-2.5 PCD-UHR2- 250-2.5 PCD-UHR1- 500-2.5 PCD-UHR2- 500-2.5 PCD-UHR1- 1000-1.8 PCD-UHR2- 1000-1.8
Максимальное напряжение (ВН) 3,6 кВ 1,6 кВ 3,8 кВ   2,6 кВ 2,6 кВ 2 кВ
Максимальное рабочее напряжение (ВН) 3,5 кВ 1,5 кВ 3,5 кВ 2,5 кВ 2,5 кВ 1,8 кВ
Максимальная частота следования импульсов (ВН) 50 кГц 400 кГц 200 кГц 250 кГц 500 кГц 1000 кГц
Длительность импульса 120-5000нс 120-5000нс 120-5000нс 120-5000нс 120-5000нс 120-5000нс
Время нарастания импульса ВН, стандартное  <7 нс <5,5 нс <7 нс <6 нс <6,5 нс <6 нс
Время спада импульса ВН, стандартное <7 нс <5,5 нс <7 нс <6 нс <6,5 нс <6 нс
Полярность выхода положительная положительная положительная положительная положительная положительная
Мощность потребления ВН <20 Вт <20 Вт <65 Вт <40 Вт <90 Вт <80 Вт
Расход электроэнергии 12В/24В 1 Вт 5,5 Вт  4 Вт 4,5 Вт 6 Вт 9 Вт
Размеры см. рис. 13 см. рис. 12 см. рис. 12 см. рис. 12  см. рис. 12 см. рис. 12
Охлаждение кондуктивное кондуктивное или водяное кондуктивное или водяное кондуктивное или водяное кондуктивное или водяное кондуктивное или водяное

Драйвер необходимо закрепить на радиаторе (кроме версии с водяным охлаждением).
Температура радиатора должна быть ниже 35 °C (95 °F) в течение всего времени работы устройства.

Пожалуйста, уточняйте значение рабочего напряжения и требуемый диапазон перестройки при заказе

Высоковольтное напряжение на ячейке Поккельса эквивалентно напряжению на источнике питания



Рис. 10. Версия OEM драйвера серии PCD-UHR
на стандартной подставке.



        Рис. 11. Версия OEM драйвера серии PCD-UHR с
        кондуктивной подставкой для частоты следования
        импульсов до 50кГц



Рис. 12. Чертеж драйвера PCD-UHR на
стандартной подставке



        Рис. 13. Чертеж драйвера PCD-UHR на
        кондуктивной подставке

Примеры конфигурации драйверов в закрытом исполнении серии PCD-UHR

Артикул PCD-UHR1-200- 3.5-C
PCD-UHR2-200- 3.6-C
PCD-UHR1-250- 2.5-C
PCD-UHR2-250- 2.5-C
PCD-UHR1-500- 2.5-C
PCD-UHR2-500- 2.5-C
PCD-UHR1-1000-1.8-C
PCD-UHR2-1000-1.8-C
Максимальное напряжение ВН 3,6 кВ 2,6 кВ 2,6 кВ 2 кВ
Максимальное рабочее напряжение ВН 3,5 кВ 2,5 кВ 2,5 кВ 1,8 кВ
Максимальная частота следования импульсов 200 кГц 250 кГц 500 кГц 1000 кГц
Длительность импульса 120-5000 нс 120-5000 нс 120-5000 нс 120-5000 нс
Время нарастания импульса ВН, стандартное <7 нс <6 нс <6,5 нс <6 нс
Время спада импульса ВН, стандартное <7 нс <6 нс <6,5 нс <6 нс
Полярность выхода положительная положительная положительная положительная
Мощность энергопотребления ВН <65 Вт <40 Вт <80 Вт <90 Вт
Мощность энергопотребления 12В/24В 4 Вт 4,5 Вт 6 Вт 9 Вт
Размеры см. рис. 15 см. рис. 15 см. рис. 15 см. рис. 15
Охлаждение Водяное Водяное Водяное Водяное

Температура радиатора должна быть ниже 35 °C (95 °F) в течение всего времени работы устройства.

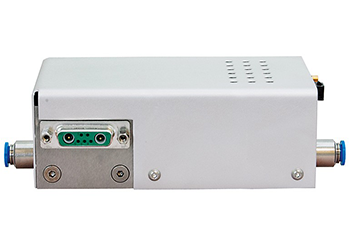

Рис. 14. Версия драйвера в закрытом исполнении моделей PCD-UHR PCD-UHRx-200-xx, PCD-UHRx-250-xx, PCD-UHRx-500-xx, PCD-UHRx-1000-1.8



Рис. 15. Чертеж драйвера в закрытом исполнении моделей PCD-UHR PCD-UHRx-200-xx, PCD-UHRx-250-xx, PCD-UHRx-500-xx, PCD-UHRx-1000-1.8

Примеры конфигураций монтированных в корпусе версий биполярных драйверов серии PCD-UHR

Артикул PCD-UHR1-1000- 2.9-C
PCD-UHR2-1000- 2.9-C
PCD-UHR1-350- 4-C
PCD-UHR2-350- 4-C
PCD-UHR1-300- 4.6-C
PCD-UHR2-300- 4.6-C
PCD-UHR1-250-5.2-C
PCD-UHR2-250-5.2-C
Максимальное напряжение ВН 3 кВ 4,2 кВ 4,8 кВ 5,3 кВ
Максимальное рабочее напряжение ВН 2,9 кВ 4,0 кВ 4,6 кВ 5,2 кВ
Максимальная частота следования импульсов 1000 кГц 350 кГц 300 кГц 250 кГц
Длительность импульса 120-5000 нс 120-5000 нс 120-5000 нс 120-5000 нс
Время нарастания импульса ВН, стандартное <7,5 нс <7 нс <7,5 нс <8,2 нс
Время спада импульса ВН, стандартное <7,5 нс <7 нс <7,5 нс <8,2 нс
Полярность выхода биполярная биполярная биполярная биполярная
Мощность энергопотребления ВН* <120 Вт <100 Вт <100 Вт <100 Вт
Мощность энергопотребления 12В/24В 9 Вт 9 Вт 9 Вт 9 Вт
Размеры см. рис. 17 см. рис. 17 см. рис. 17 см. рис. 17
Охлаждение Кондуктивное или водяное Кондуктивное или водяное Кондуктивное или водяное Кондуктивное или водяное

*Биполярный высоковольтный источник питания HV2x60Wm специально разработан для этих драйверов
Драйвер необходимо закрепить на радиаторе (кроме версии с водяным охлаждением).
Температура радиатора должна быть ниже 35 °C (95 °F) в течение всего времени работы устройства.

Пожалуйста, уточняйте значение рабочего напряжения и требуемый диапазон перестройки при заказе.

Высоковольтное напряжение на ячейке Поккельса эквивалентно напряжению на источнике питания.



Рис. 16. Версия драйвера в закрытом исполнении моделей PCD-UHR PCD-UHRx-1000-xx, PCD-UHRx-350-xx, PCD-UHRx-300-xx, PCD-UHRx-250-xx



Рис. 17. Чертеж драйвера в закрытом исполнении моделей PCD-UHR PCD-UHRx-1000-xx, PCD-UHRx-350-xx, PCD-UHRx-300-xx, PCD-UHRx-250-xx

Примеры конфигураций драйверов FULL-BRIDGE

Артикул драйвера FULL-BRIDGE 2PCD-UHR1-1000-2.4-C
2PCD-UHR2-1000-2.4-C
2PCD-UHR1-2000-1.6-C
2PCD-UHR2-2000-1.6-C
Основное устройство PCD-UHR1-500-2.5
PCD-UHR2-500-2.5
PCD-UHR1-1000-1.8
PCD-UHR2-1000-1.8
Максимальное рабочее напряжение ВН, кВ 2,4 1,6
Максимальная частота следования импульсов ВН, кГц 1000 2000
Длительность импульсов ВН 0 – 5000 нс 0 – 5000 нс
Время нарастания импульсов ВН, нс <6,5 <6
Время спада импульсов ВН, нс <6,5 <6
Мощность электропитания ВН, Вт <160 <160
Корпус см. рис. 21
Охлаждение водяное

Максимальная емкость ячейки Поккельса: < 6пФ
Драйвер необходимо закрепить на радиаторе (кроме версии с водяным охлаждением).
Температура радиатора должна быть ниже 35 °C (95 °F) в течение всего времени работы устройства.



Рис. 18. Схема драйвера для ячейки Поккельса
в версии «full-bridge. Выходной импульс ВН в ячейке Поккельса является разницей между импульсами от OUT1 и OUT2 и меньше, чем значение импульса ВН на источнике питания».



Рис. 19. Внешний вид драйвера серии «full-bridge»



Рис. 20. Принцип 4-фазного управления драйвера
в версии «full-bridge»



        Рис. 21. Чертеж корпуса драйвера в версии «full-bridge»

Примеры конфигураций драйверов OEM серии PCD-UHRS

Отличительные особенности

  • Защита от короткого замыкания на выходе драйвера
  • Драйвер термодатчика останавливает работу при перегреве
  • Режим переключения между одиночным импульсом и двумя импульсами
  • LED индикатор для сообщения об ошибке (перегрев или короткое замыкание)

Артикул

PCD-UHRS-50-3.6

PCD-UHRS-400-1.5

PCD-UHRS-200-3.6

PCD-UHRS-250-2.5

PCD-UHRS-600-2.5

PCD-UHRS-600-1.8

Максимальное напряжение (ВН)

3.8 кВ

1.6 кВ

3.8 кВ

2.6 кВ

2.6 кВ

2.0 кВ

Максимальное рабочее напряжение (ВН)

3.6 кВ

1.5 кВ

3.6 кВ

2.5 кВ

2.5 кВ

1.8 кВ

Максимальная частота следования импульсов (ВН)

50 кГц

400 кГц

200 кГц

250 кГц

600 кГц

600 кГц

Длительность импульса

15 – 5000 нс

15 – 620 нс

15 – 1250 нс

15 – 1000 нс

15 – 400 нс

15 – 400 нс

Время нарастания импульса ВН, стандартное

< 7 нс

< 5.5 нс

< 7 нс

< 6 нс

< 6.5 нс

< 6 нс

Время спада импульса ВН, стандартное

< 7 нс

< 5.5 нс

< 7 нс

< 6 нс

< 6.5 нс

< 6 нс

Полярность выхода

Положительная

Мощность потребления ВН

< 20 Вт

< 20 Вт

< 65 Вт

< 40 Вт

< 100 Вт

< 35 Вт

Расход электроэнергии 12В/24В

1 Вт

5.5 Вт

4 Вт

4.5 Вт

7 Вт

7 Вт

Размеры

См. рис. 23

См. рис. 24

Охлаждение

кондуктивное

кондуктивное иди водяное

Драйвер необходимо устанавливать в радиатор (кроме версии с водяным охлаждением). Температура радиатора должна быть ниже 35 ˚С при любом режиме работы.

Пожалуйста, уточняйте значение рабочего напряжения и требуемый диапазон перестройки при заказе.

Высоковольтное напряжение на ячейке Поккельса эквивалентно напряжению на источнике питания.

OEM версия драйвера серии PCD-UHRS со стандартной подставкой

Рис. 17. OEM версия драйвера серии PCD-UHRS со стандартной подставкой

Чертеж драйвера PCD-UHRS на кондуктивной подставке

Рис. 14. Чертеж драйвера PCD-UHRS на кондуктивной подставке

Чертеж драйвера PCD-UHRS на стандартной подставке

Рис. 15. Чертеж драйвера PCD-UHRS на стандартной подставке

Примеры конфигурации драйверов в закрытом исполнении серии PCD-UHRS

Артикул

PCD-UHRS-200-3.6-C

PCD-UHRS-250-2.5-C

PCD-UHRS-600-2.5-C

Максимальное напряжение (ВН)

3.8 кВ

2.6 кВ

2.6 кВ

Максимальное рабочее напряжение (ВН)

3.6 кВ

2.5 кВ

2.5 кВ

Максимальная частота следования импульсов (ВН)

200 кГц

250 кГц

600 кГц

Длительность импульса

15 – 1250 нс

15 – 1000 нс

15 – 400 нс

Время нарастания импульса ВН, стандартное

< 7 нс

< 6 нс

< 6.5 нс

Время спада импульса ВН, стандартное

< 7 нс

< 6 нс

< 6.5 нс

Полярность выхода

Положительная

Мощность потребления ВН

< 65 Вт

< 40 Вт

< 100 Вт

Расход электроэнергии 12В/24В

4 Вт

4.5 Вт

7 Вт

Размеры

См. рис. 26

Охлаждение

Водяное

Температура радиатора должна быть ниже 35 ˚С при любом режиме работы.

Пожалуйста, уточняйте значение рабочего напряжения и требуемый диапазон перестройки при заказе.

Высоковольтное напряжение на ячейке Поккельса эквивалентно напряжению на источнике питания.

Версия драйвера в закрытом исполнении PCD-UHRS Чертеж драйвера в закрытом исполнении  PCD-UHRS
Рис. 25. Версия драйвера в закрытом
исполнении модели PCD-UHRS
Рис. 26. Чертеж драйвера в закрытом
исполнении моделей PCD-UHRS
