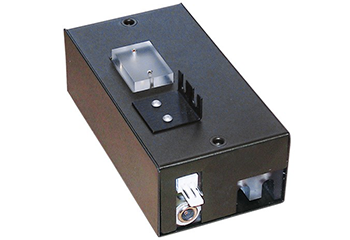

Драйвер модулятора добротности серии PCD-P

  • Модуляция нагрузки или модуляция добротности твердотельных наносекундных лазеров
  • Максимальная амплитуда импульса ВН: 4.2 кВ, 5.2 кВ
  • Время спада импульса ВН: < 7 нс, < 9 нс
  • Время нарастания импульса ВН: ~0.1 мс
  • Длительность импульса ВН: от 5 до 100 мкс
  • Максимальная частота следования импульсов ВН: 3 кГц, 2.5 кГц

Производитель EKSPLA

Описание

PCD-P разработан для лазеров с синхронизацией мод с целью модуляции нагрузки или для модуляции добротности твердотельных наносекундных лазеров. Быстрый фронт высокого напряжения (менее 7 нс) обеспечивает превосходную контрастность до и после подачи импульса. Предлагается на выбор две версии драйвера: PCD-PI и PCD-PII.


Осциллограмма работы драйвера PCD-P: импульс ВН


Осциллограмма работы драйвера PCD-P: спад импульса ВН


Временной график драйвера модулятора добротности PCD-P

Технические характеристики

Модель PCD-PI PCD-PII
Максимальная амплитуда импульса ВН 4,2 кВ 5,2 кВ
Время спада импульса ВН < 7 нс < 9 нс
Время нарастания импульса ВН ~0,1 мс
Длительность импульса ВН от 5 до 100 мкс 1)
Максимальная частота следования импульсов ВН 3 кГц 2,5 кГц
Джиттер < 0,5 нс
Длительность импульса внешнего переключения 100 – 1000 нс
Амплитуда импульса внешнего переключения 3 – 5 В (50 Ом)
Длительность нарастания и спада импульса внешнего переключения < 20 нс
Задержка импульса ВН 35 – 40 нс
Внешнее питание:
питание высоким напряжением 4,4 кВ, 0,2 мА макс. 5,5 кВ, 0, 2мА макс.
питание низким напряжением DC 24 – 28 В, 50 мА макс.
Размеры 100 ? 50 ? 40 мм

1)В зависимости от запроса клиента
