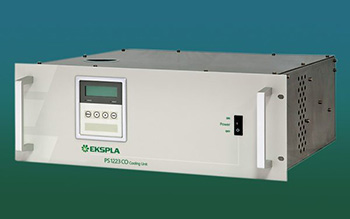

Блок охлаждения ламп накачки импульсных лазеров PS1223CO

  • Охлаждающая способность 0 – 4 кВт (при разнице температур 10°C)
  • Регулирование температуры с помощью PID контроллера в диапазоне 15 – 35°C со стабильностью 0.1°C
  • Управляемый деионизатор поддерживает постоянную проводимость хладагента (преднастроен на диапазон 1 – 100 мкСм/см)

Производитель EKSPLA

Описание

Блок охлаждения серии PS1223CO представляет собой второе поколение чиллеров с системой охлаждения типа «вода-вода» и предназначен для охлаждения ламп накачки импульсных лазеров. PS1223CO оснащен системой микропроцессорного управления, имеет улучшенную производительность по сравнению с предыдущей серией PS1222CO и полную взаимозаменяемость с предыдущими версиями.

PID контроллер плавно регулирует поток воды через теплообменный радиатор, поддерживая высокую стабильность выходной температуры в широком диапазоне отводимого тепла (см. рис. 1). Четыре цифровых термометра измеряют температуру охлаждающей жидкости на выходе из контура, возврате в контур, в самом баке и от системы подачи воды. Также измеряются такие параметры, как поток охлаждающей жидкости, давление, уровень воды в баке и проводимость. Используя эти данные, микроконтроллер стабилизирует выходную температуру, оценивает отводимое тепло, а также выдает ранние предупреждения и ошибки. Все данные могут быть доступны через любой из интерфейсов: USB, Ethernet или опциональные RS232, RS485, CAN. В комплект также входит утилита для тестирования и настройки на Windows (для использования с интерфейсом типа USB).

Поток охлаждающей жидкости и выходное давление можно регулировать вручную с помощью обводного (байпасного) клапана, расположенного внутри устройства и доступного при открытой передней панели (см. рис. 2).

Максимальная способность отвода тепла PS1223CO зависит от разницы температур между температурами охлаждающей жидкости на выходе и воды, подаваемой извне (см. рис. 3).

Отличительные особенности

  • Система охлаждения типа «вода-вода» с исполнением в стандартном 19-ти дюймовом корпусе из нержавеющей стали
  • Охлаждающая способность 0 – 4 кВт (при разнице температур 10°C)
  • Регулирование температуры с помощью PID контроллера в диапазоне 15 – 35°C со стабильностью 0.1°C
  • Плавная регулировка подачи воды от внешнего источника с помощью пропорционального клапана
  • Управляемый деионизатор поддерживает постоянную проводимость хладагента (преднастроен на диапазон 1 – 100 мкСм/см)
  • Простота замены фильтра частиц через переднюю панель
  • Регулировка давления хладагента с помощью байпасного клапана
  • Графическое отображение параметров на LCD дисплее
  • Отображение предупреждений и ошибок о перегреве, избыточном давлении, слабом потоке, низком уровне жидкости; индикация ошибок с помощью LED диодов, сигнала, дисплея
  • Опциональные USB, Ethernet интерфейсы для настройки и дистанционного управления
  • Опциональные RS232, RS485, CAN интерфейсы управления

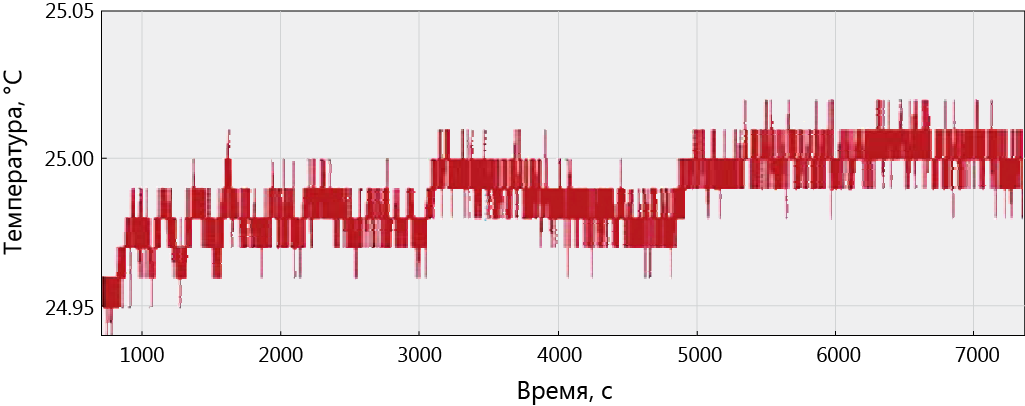

Рис. 1. Стабильность выходной температуры со временем.

Поток охлаждающей жидкости и выходное давление – рабочие пределы Способность отвода тепла

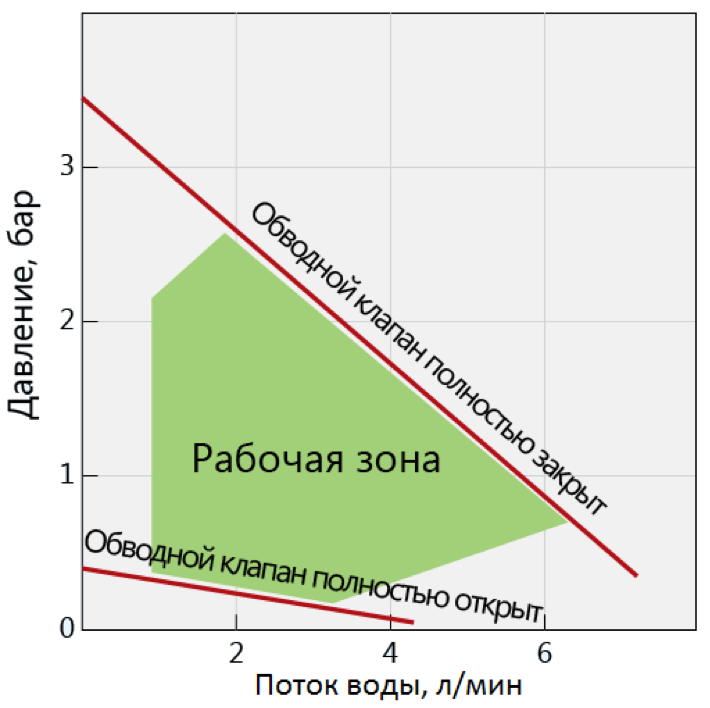

   Рис. 2. Поток охлаждающей жидкости и выходное давление – рабочие пределы.

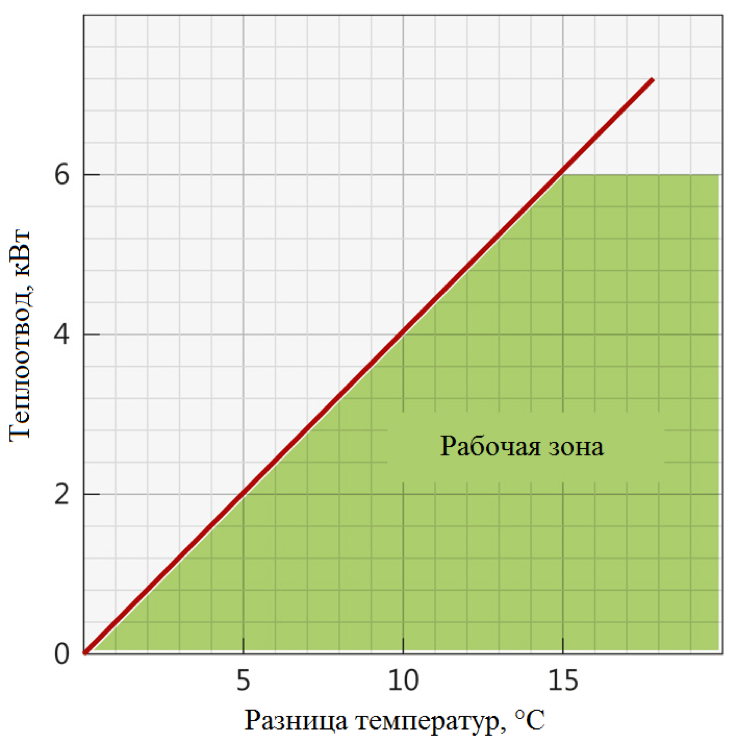

               Рис. 3. Способность отвода тепла PS1223CO.

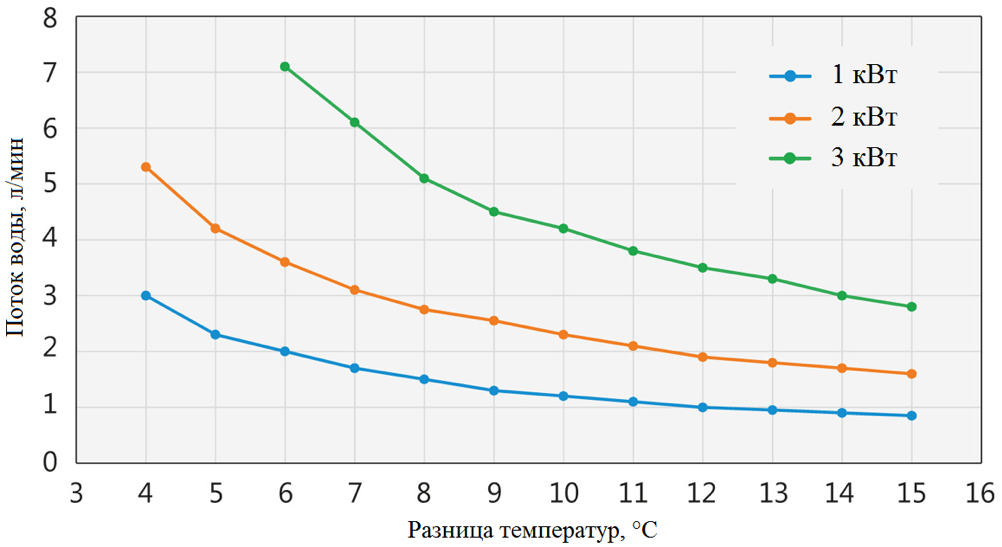

Требования по подаче воды в зависимости от охлаждающей способности и разницы температур

Рис. 4. Требования по подаче воды в зависимости от охлаждающей способности и разницы температур.

Технические характеристики

Модель PS1223CO
Охлаждающая способность при ΔT = 10°C 1) 4 кВт
Диапазон регулировки температур 15 – 35°C
Точность регулировки выходной температуры ± 0.1°C (типовая ± 0.05°C)
Скорость потока охлаждающей жидкости 1 – 6 л/мин
Максимальное выходное давление при закрытом байпасном клапане, нулевой поток 3 бар
Тип хладагента Деионизированная или дистиллированная вода
Объем бака для хладагента 3.5 л
Поддерживаемая проводимость хладагента 1 – 100 мкСм/см
Требуемое давление подачи воды 1 – 8 бар
Требуемое давление для слива воды < 0.3 бар
Напряжение питания 180 – 250 В, однофазное, 50/60 Гц
Энергопотребление (без нагревателя) < 200 Вт
Габаритные размеры 19”, 4U, глубина 500 мм макс.
Вес < 20 кг

1)Охлаждающая способность ограничена расходом подаваемой воды.
