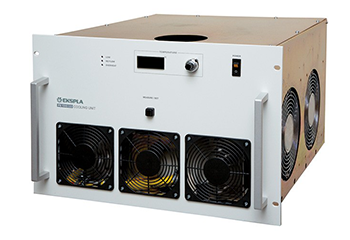

Блок охлаждения лазера модели PS1245CO
- Мощность охлаждения: 500 / 1000 / 1500 / 2000 Вт
- Регулировка температуры: ±1 °C (аналоговое пропорциональное управление)
- Температура: 25-50 °C
- Максимальное давление насоса охл. жидкости: 3,5 бар
- Охлаждающая жидкость: дистиллированная или деионизированная вода проводимостью 1–20 мкС/см
Производитель EKSPLA
Описание
Блок охлаждения PS1245CO предназначен для лазеров с ламповой накачкой и обеспечивает эффективный отвод тепла и высокую температурную стабильность лазерного кристалла (стержня). Это позволяет лазерной установке работать длительное время с максимальной эффективностью. Блок собран в корпусе 19” и может работать совместно с несколькими лазерными системами. Его также можно установить на стойке 19”.
Особенности
- Воздухо-водяное охлаждение
- Деионизатор и пылевой фильтр
- Сигнал о блокировке
- Ручная настройка температуры на передней панели
- Индикаторы на передней панели:
– Температура охлаждения/настройки;
– Низкий уровень охлаждающей жидкости;
– Перегрев;
– Отсутствие движения охлаждающей жидкости. - Стандартный корпус высотой 19”
Принцип работы блока охлаждения основан на воздухо-водяном охлаждении. Деионизированная или дистиллированная вода проводимостью 1-20 мкС/см используется в лазерном контуре блока охлаждения.
Температура жидкости поддерживается электронной цепью управления. Температуру можно установить с помощью 10-позиционного потенциометра в пределах 25-45 °C (мы можем предложить устройство с другим температурным диапазоном в зависимости от потребности).
Индикация температуры охлаждения и выбранной температуры, уровня охлаждающей жидкости, перегрева, отсутствия давления в контуре настраивается кнопками на передней панели.
Блокировка и защита контура в случае перегрева, отсутствия давления или низкого/высокого уровня охлаждающей жидкости направляет сигнал в разъем включения режима блокировки, к которому подключается защитная цепь лазера. Насос охлаждения останавливается в случае отсутствия давления или низкого/высокого уровня охлаждающей жидкости.
Деионизация и фильтрация охлаждающей жидкости устраняет загрязнение лампы, сокращает объем работ по обслуживанию и позволяет лазеру ежедневно работать с максимальной эффективностью.
Технические характеристики
Модель | PS1245CO-0.5 | PS1245CO-1.0 | PS1245CO-1.5 | PS1245CO-2.0 |
Рекомендуемая мощность охлаждения1) | 500 Вт | 1000 Вт | 1500 Вт | 2000 Вт |
Регулировка температуры лазера | ±1 °C (аналоговое пропорциональное управление) | |||
Диапазон температур | 25 – 50 °C | |||
Емкость резервуара с охлаждающей жидкостью | 4 дм3 | |||
Максимальное давление насоса охл. Жидкости | 3,5 бар | |||
Производительность насоса охлаждения | до 7 л/мин | |||
Охлаждающая жидкость | Дистиллированная или деионизированная вода проводимостью 1–20 мкС/см | |||
Электропитание | Однофазное, 180-250 В, 50/60 Гц | |||
Расход электроэнергии | ≤ 230 Вт | |||
Размер | Передняя панель 19” × 7U, Корпус 507 мм × 442 мм | |||
Вес | 15 кг |
1) Рассеивание мощности производится, если разница температуры воды и окружающего воздуха составляет 10°C.
