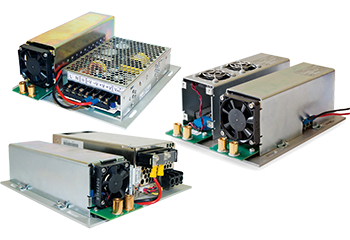

Драйверы лазерных диодов CW

  • Коррекция фактора мощности
  • Рабочий режим: CW
  • Максимальный ток: 40 / 60 / 80 А
  • Максимальное напряжение: 1,1 – 4,8 В
  • Максимальная мощность: 120 / 270 / 320 Вт

Производитель EKSPLA

Описание

Драйверы предназначены для подачи питания на один или группу лазерных диодов.
Драйверы серии LDD являются продукцией для OEM и имеют простой механизм интеграции.
Они отличаются защитными функциями, гарантирующими надежную и длительную работу устройства.
Встроенный вентилятор защищает устройство от перегрева и устраняет необходимость в дополнительном охлаждении.

Особенности

  • Предназначен для производителей OEM
  • Коррекция фактора мощности
  • Высокая надежность
  • Соответствие требованиям ROHS (директива, ограничивающая содержание вредных веществ)
  • Низкая цена

Технические характеристики

Модель LDD-40-4 LDD-60-4 LDD-80-4
Максимальные выходные характеристики
Рабочий режим CW
Ток, А 40 60 80
Напряжение, В 1,1 – 4,8
Мощность, Вт 120 270 320
Выходные параметры (ток)
Время нарастания/спада, мс <100
Регулировка <0,5%
Пульсации  <0,5%
Точность измерения ±2%
Дополнительный выход +12 В 0,5 A
Электропитание
Напряжение 88 – 264 В AC 24 В, АС
Входная частота 47 – 63 Гц -
Скачок тока 20 A при 100 В; 40A при 200 В -
PFC соответствует EN6100-3-2 -
Рабочие условия
Температура в диапазоне от 0 до 40 °C
Влажность, без конденсации < 90%
Размеры (см. рисунок), мм 190 × 180 × 70 209 × 75 × 76
Стандарты соответствия
Требования безопасности UL60950-1,CSA22.2 No.60950-1, EN60950-1, EN50178 -
Защита от помех IEC61000-4-2(уровень 2,3), -3(уровень 3), -4(уровень 3), -5(уровень 3,4), -6(уровень 3), -8(уровень 4), -11 -

*Большая мощность доступна по запросу



Рис.1. Монтажные размеры драйвера LDD-60-4

Монтажные размеры для драйвера LDD-80-4

Рис. 2. Монтажные размеры для драйвера LDD-80-4

Разъем для соединения драйвера: 15-пиновый D-SUB female интерфейс.
