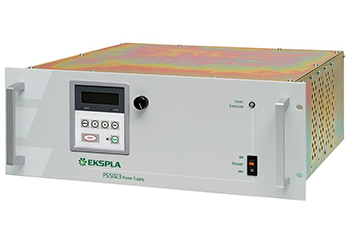

Блок питания с переменной длительность импульса для зажигания лампы накачки импульсных лазеров серия PS5023

  • Выходная мощность до 4.8 кДж/с
  • Выходное напряжение до 500 В
  • Частота следования импульсов до 250 Гц
  • Точность зарядки конденсаторов 0.2%

Производитель EKSPLA

Узнайте цену

Описание

Блок питания серии PS5023 предназначен для питания импульсных ламп, имеющих изменяющийся или длительный импульс разряда и использующихся для накачки твердотельных лазеров. Данный блок питания позволяет изменять длительность импульса накачки в диапазоне 0.5 – 10 мс и подавать выходное напряжение до 550 В. Кастомизируемые блоки могут обеспечивать длительность импульса до десятых долей миллисекунд.

Превосходная стабильность напряжения от импульса к импульсу: зарядное устройство основано на резонансной инвертированной топологии, которая является наиболее эффективным методом зарядки конденсаторов. Использование данной технологии позволяет заряжать конденсаторы с точностью до 0.2%.

Встроенная последовательная цепь зажигания: использование подобной схемы зажигания позволяет значительно упростить дизайн лазерной головки, поскольку данная схема больше не требует внешнего запуска. Модуль накаливания предоставляет напряжение зажигания до 900 В. Лампа накачки зажигается импульсом в 16 кВ с длительностью порядка 1 мкс – данный импульс прикладывается к катоду лампы. Такая цепь с высокой надежностью зажигает лампы накачки с длиной дуги до 200 мм.

Дистанционное управление: система микропроцессорного управления с легкостью позволяет использовать данные блоки питания в сложных лазерных системах. Напряжение зарядки, частота следования и длительность импульса могут контролироваться через LAN/CAN/RS232 интерфейсы. В дополнение, данные интерфейсы позволяют отслеживать статус работы и возникающие ошибки, а также измерять выходную энергию и ток на лампе. Импульс разряда может быть инициирован с помощью внешнего генератора, что позволяет синхронизировать несколько устройств.

Встроенный источник питания для накаливания: данный модуль улучшает стабильность импульсов, а также позволяет продлить срок службы лампы накачки. Он представляет собой источник постоянного тока, генерирующий 600 мА тока с выходным напряжением до 300 В. Другие значения тока доступны опционально. Линейные ксеноновые лампы с диаметром 4 – 6 мм и длиной дуги до 200 мм надежно поджигаются данным модулем.

Модульный дизайн: выходные параметры данного блока могут быть модифицированы под требования пользователя, например, для использования с определенной активной средой, под конкретную среднюю выходную мощность или энергию импульса. Необходимое значение средней выходной мощности может быть достигнуто за счет параллельного объединения нескольких зарядных модулей. В один 19-ти дюймовый блок может быть помещено до четырех модулей, которые будут иметь результирующую пиковую скорость зарядки в 4.8 кДж/с.

Легкость интеграции: данные блоки питания могут быть с легкостью интегрированы в единую стойку совместно с нашими блоками охлаждения. В одну 19-ти дюймовую 25-юнитовую стойку может быть помещено до 6 таких блоков – данное решение гарантирует высокомощный, но в тоже время компактный, источник накачки.

Отличительные особенности

  • Выходная мощность до 4.8 кДж/с
  • Точность зарядки конденсаторов 0.2%
  • Выходное напряжение до 500 В
  • Частота следования импульсов до 250 Гц
  • Встроенная последовательная цепь зажигания
  • Встроенный источник питания для накаливания
  • Внутренняя/внешняя синхронизация
  • LCD дисплей
  • RS232 / CAN (LAN – опционально) интерфейс управления

Информация для заказа

При заказе блока питания необходимо указать следующие данные:

  • Тип импульсной лампы (диаметр, длина зазора, тип газа, давление газа)
  • Максимальная энергия импульса
  • Диапазон изменения длительности импульса
  • Максимальная частота следования импульсов

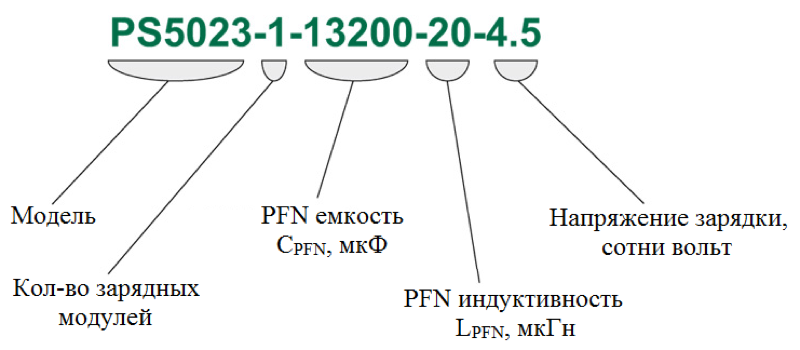

Информация для заказа

Технические характеристики

Модель PS5023-1 PS5023-2 PS5023-3 PS5023-4
Количество независимых выходов 1
Количество зарядных модулей 1 2 3 4
Максимальная средняя выходная мощность Pavg при частоте 10 Гц 1.2 кДж/с 2.4 кДж/с 3.6 кДж/с 4.8 кДж/с
Максимальное напряжение зарядки Uch 350 В; 450 В; 500 В
Длительность импульса Изменяемая
Максимальная частота следования импульсов 250 Гц
Стабильность от импульса к импульсу 0.2%
Точность установки напряжения 1 В
Напряжение импульса зажигания 16 кВ
Длительность импульса зажигания > 1000 нс
Варианты тока накаливания 0.6 А; 1.2 А
Напряжение накаливания < 300 В
Напряжение зажигания < 900 В
Встроенная защита От перенапряжения, перегрева, высокого тока, предохранитель
Отчет об ошибках Отсутствует ток накаливания, отсутствует зарядка, высоковольтные коннекторы
Дистанционное управление RS232 / CAN (LAN – опционально)
Стандартное значение емкости CPFN 13200 или 26400 мкФ
Требования по эксплуатации
Напряжение питания 1) 230 В (-10%; +6%), однофазное
380 В (-10%; +6%), трехфазное
Энергопотребление среднее 1.8 кВт 3.2 кВт 4.5 кВт 5.8 кВт
Энергопотребление пиковое 2 кВт 4 кВт 6 кВт 8 кВт
Рабочая температура 0 – 40°C
Относительная влажность 10 – 90% (не конденсированный воздух)

1)Доступна опциональная подстройка под трехфазную сеть на 200/208 В.

Примечание: Характеристики в таблице приведены в качестве справочных. Мы всегда готовы оптимизировать блок питания в соответствии с условиями использования клиента.

Примеры доступных конфигураций

Модель Энергия разряда 1) Частота 2) Макс. скорость зарядки Напряж. / ток Рекоменд. лампа накачки Параметры PFN 3)
Емкость Индук-тивность Диапазон длит. имп.
PS5023-2-13200-10-3.5 400 Дж 3 Гц 2.4 кДж/с 350 В / 1000 А 9×62; Xe;
450 торр		 13.2 мФ 10 мкГн 0.1 – 2 мс
PS5023-2-26400-10-4.5 1000 Дж 2 Гц 2.4 кДж/с 450 В / 600 А 5×90; Xe;
450 торр		 26.4 мФ 10 мкГн 0.1 – 10 мс
PS5023-1-13200-20-5.5 700 Дж 1 Гц 1.2 кДж/с 550 В / 600 А 5×90; Xe;
450 торр		 13.2 мФ 20 мкГн 0.1 – 3 мс
PS5023-4-13200-10-4.5 400 Дж 10 Гц 4.8 кДж/с 450 В / 500 А 5×75; Xe;
450 торр		 13.2 мФ 10 мкГн 0.1 – 2 мс

1)Энергия разряда указана для максимального напряжения и максимальной длительности импульса.

2)Частота следования указана для максимальной энергии разряда и может быть пропорционально увеличена за счет снижения энергии.

3)Электрический импульс для зажигания.

Примечание: Пожалуйста, обращайтесь, если Ваши требования параметров отличаются от значений, приведенных в таблице. Мы проконсультируем Вас и предложим решение, максимально соответствующее Вашим требованиям.

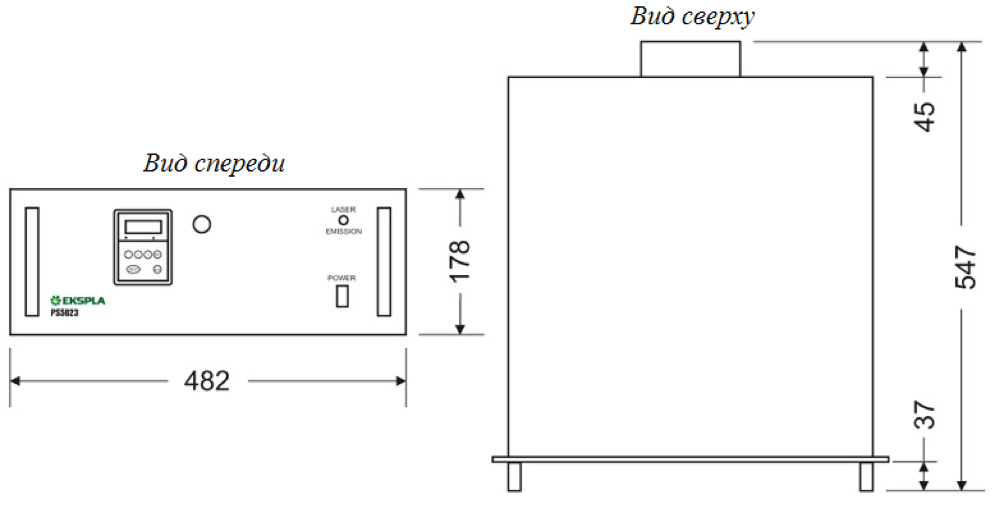

Габаритные размеры блока питания серии PS5023

Габаритные размеры блока питания

Рис. 1. Габаритные размеры блока питания серии PS5023.
